Paso 5: Fortalecer el marco
Incluso después de un peso de 500 libras éxito prueba sin un solo crujido o gemir (toda la familia de 4 pie sobre la tabla y moverse - una buena 40% del peso es mío!), me preocupaba un poco que en aproximadamente 800 libras de carga (2 x 50 galones de agua), la tabla no sería capaz de soportar los barriles de lluvia. Diversas fuentes web tienen un solo pino amarillo 8 pies 2 x 4 capaces de soportar hasta 600 libras de resistencia a la compresión de la carga. Todo lo que sé sobre la madera de la plataforma es que es más duro y más denso que pino debería ser capaz de llevar más carga, pero tiene una sección transversal más pequeña que un 2 x 4 (1 1/8 "x 3" versus 1 ½ "x 3 ½"). En aproximadamente 200 libras por trayecto y suponiendo una carga uniformemente distribuida y haciendo caso omiso de la transferencia de carga hacia abajo de las costillas para una peor, el diseño en este punto debe fácilmente llevar la carga de 800 libras.

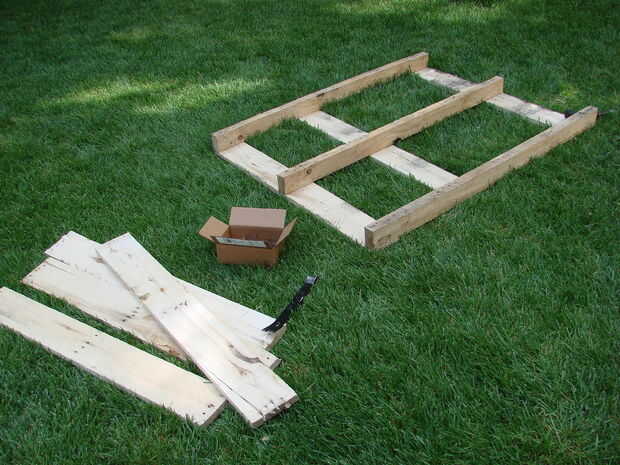

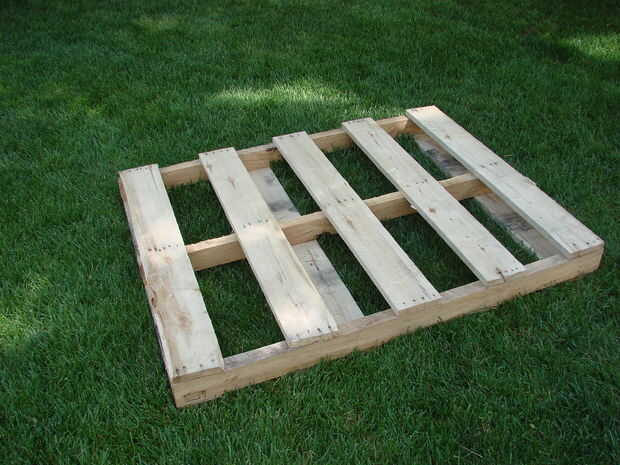

Pero ¿qué pasa si me equivoco? Esta cosa podría caerse y lastimar a alguien muy mal. Así que hice otro viaje de forrajeo y volvió con una plataforma adicional. Se trataba de una plataforma estándar de 60". Las vigas y tablones de la plataforma eran mucho más gruesos que los de una plataforma de 42" y habría hecho una buena plataforma para empezar esta versión con. Las vigas son aproximadamente 2" de grosor en la plataforma de 60" versus 1-1/8" en la plataforma 42".

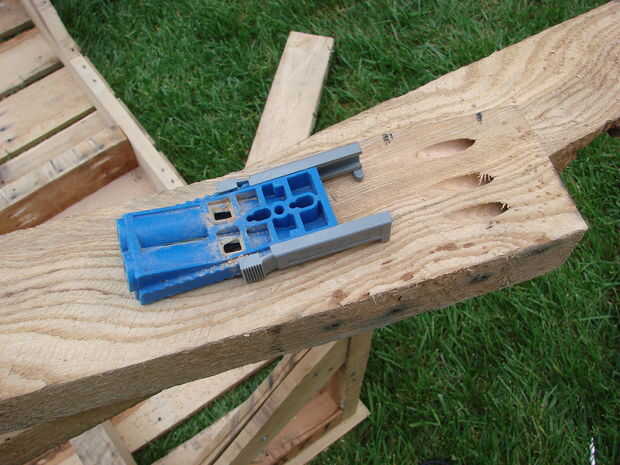

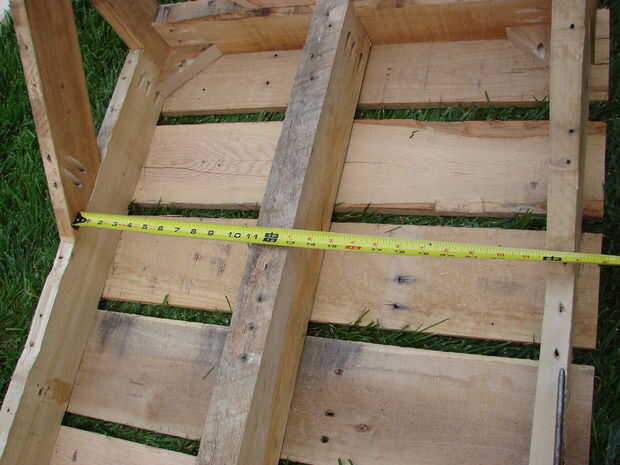

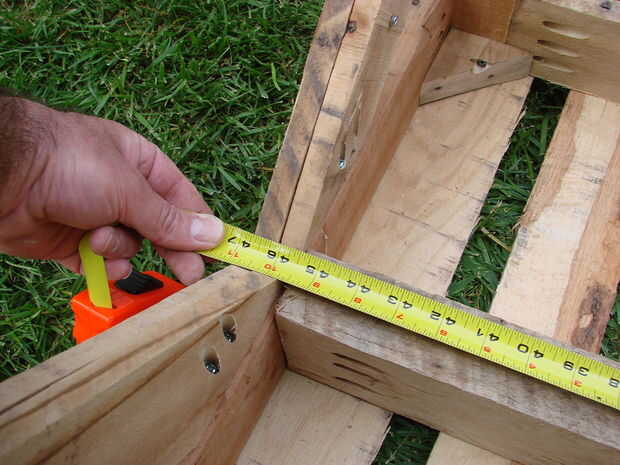

La viga de centro se redujo a aproximadamente 45 ½". Se necesita medir su dimensión exacta y cortar por consiguiente. Pegamento y tornillos en su lugar utilizando tornillos de agujero de bolsillo de 1-1/4".

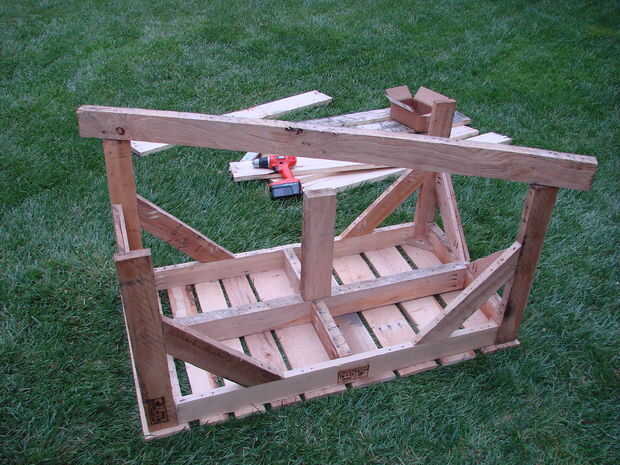

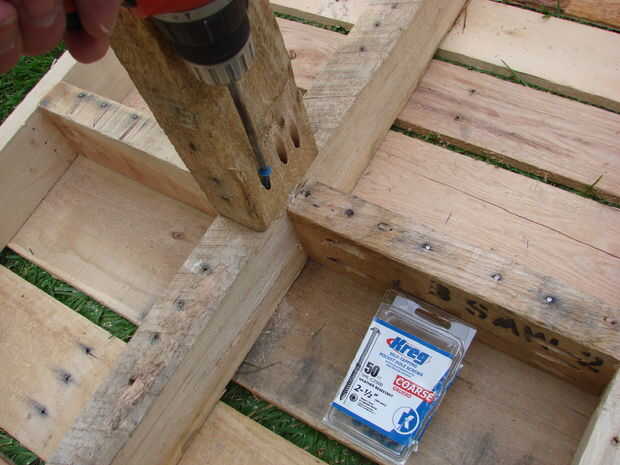

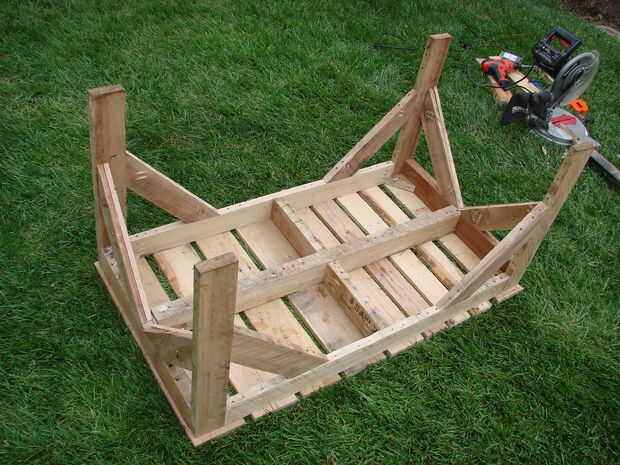

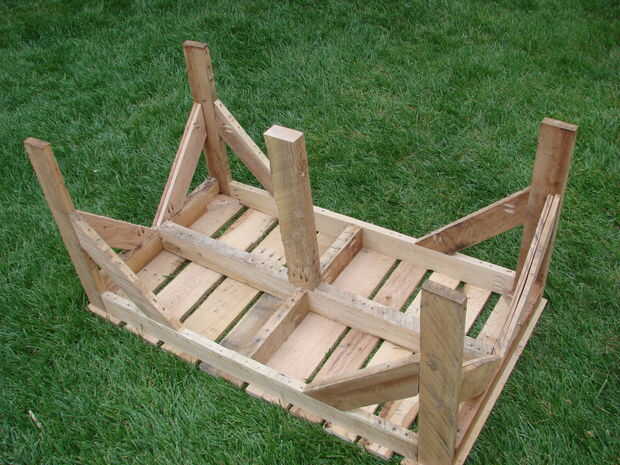

Luego medir la longitud de las piezas de estabilizador 2 lateral indicado en la imagen superior y tornillo y péguelas en su lugar con 1 -1/4 "tornillos de agujero del bolsillo. Finalmente, colocar una viga larga diagonalmente a través de dos de las patas y medir la altura de la pata del centro. Cortar a este pata y luego pegue y atornille en su lugar utilizando el largo 2-1/2" Kreg pocket tornillos de agujero.

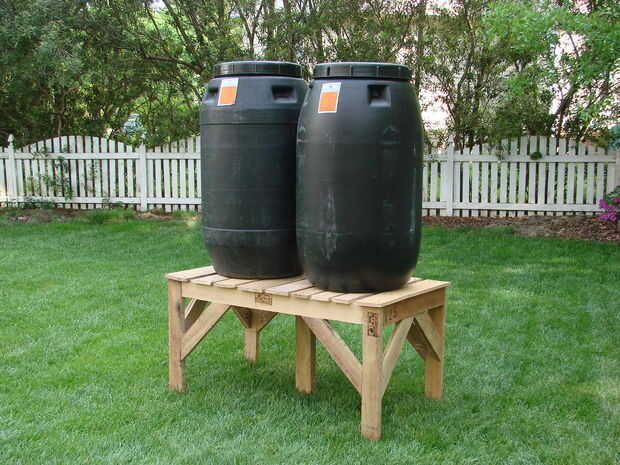

La capacidad de carga por pata ahora se reduce a 160 libras (peor de los casos ignorar transferencia de carga en las costillas) que me permitió dormir más cómodamente por la noche. Con los barriles completos, la tabla se mantiene firme. Sólido!
