Paso 4: Crear un dimmerswitch

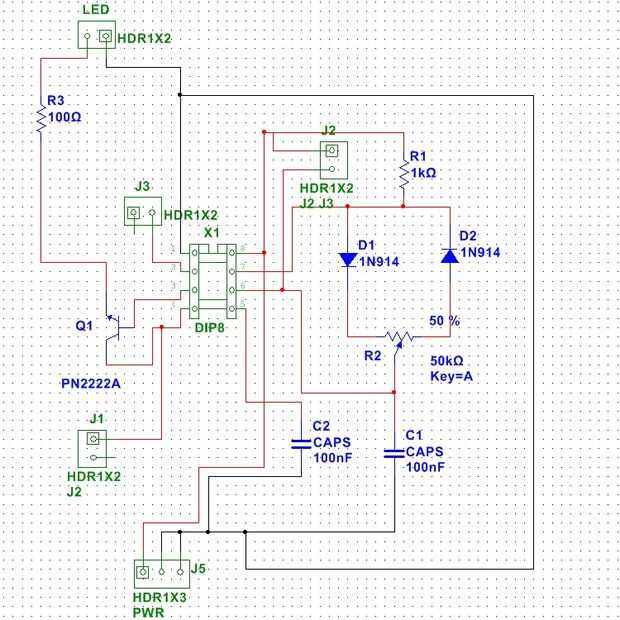

Para el interruptor atenuador usé un temporizador 555 ya que es barato y tenía una colocación alrededor. Y todo que hizo fue conectar según el muchos 555 dimmer interruptor circuito disponible en la world wide web. Mina había basado en un esquema de http://www.555-timer-circuits.com/led-dimmer.html... pero uno de los diodos en página está conectado al revés.

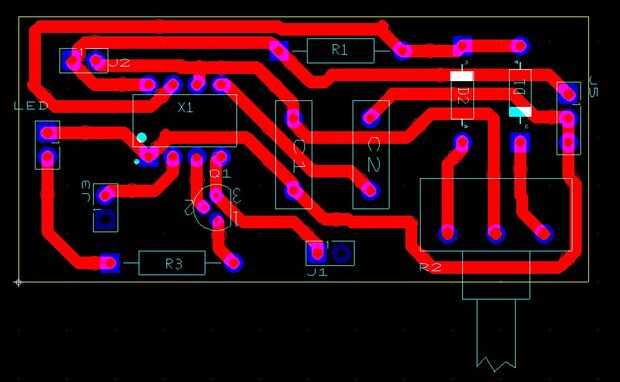

Ya que iba a hacerme este pcb decidí utilizar solamente una capa para facilitar y tener márgenes y trazos gruesos. El uso de sólo una capa me obligó a puente los cables para evitar rastros de la travesía en el PCB. Solamente a los puentes de cable era necesario al final.
He subido un pdf de la placa de circuito que solía fabricar mi PCB
