Paso 11: Energía y RTC y botones
Energía:

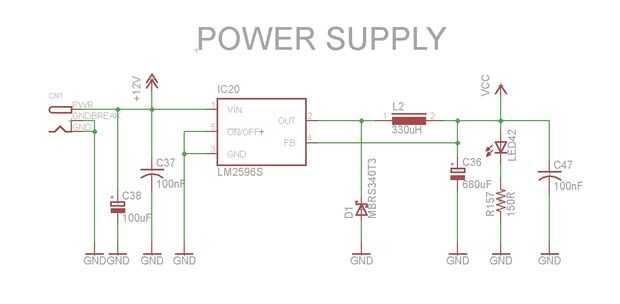

Porque el reloj de disco duro necesita una corriente grande para abastecer el motor y el microprocesador, debo usar IC LM2596 5V 3A.
Usted puede diseñar fácilmente un circuito simple con una fuente de energía actual por LM2596 y algunos otros componentes.
LED requiere voltaje de 12V, debe utilizar el adaptador de CC de 12V para LEDs operan con un brillo máximo. Salida de la fuente de 5V para el microcontrolador y actividad motora.
Botones:

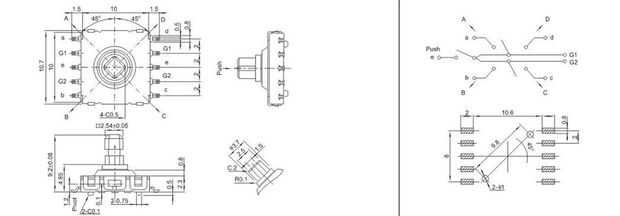

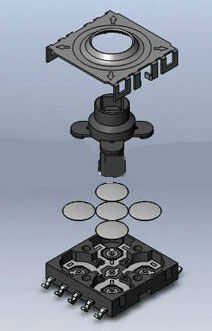

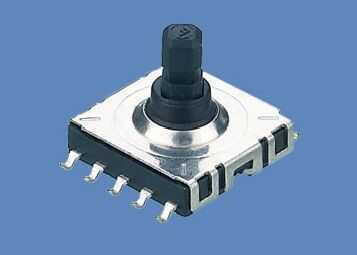

He utilizado un interruptor de 5 posiciones. Puedes ver fotos de lo anterior, este tipo de interruptor es compacto por lo que es flexible por lo que fácilmente puedo diseñar un circuito impreso. Tiene todos los 10 pines, incluyendo cuatro pernos comunes, dos pernos de centro para presionar hacia abajo y cuatro pernos para las restantes cuatro direcciones (derecha, izquierda, arriba y abajo).

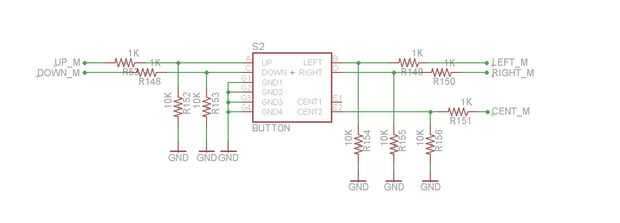

En este interruptor, pulse en el centro a la función Set () / aceptar, presione a la derecha para ir a la siguiente configuración, pulse la izquierda para ir a la configuración anterior, pulse la tecla para aumentar la hora, fecha y mes y finalmente presione hacia abajo para disminuir la hora, fecha y mes.
Reloj en tiempo real (RTC):
¿Qué es un RTC? Un reloj de tiempo real básicamente es como un reloj - se ejecuta en una batería y guarda tiempo para usted, incluso cuando hay un apagón! Usando un RTC, usted llevar el control de plazos largos, incluso si reprogramar el microcontrolador o desconecte un enchufe de alimentación.

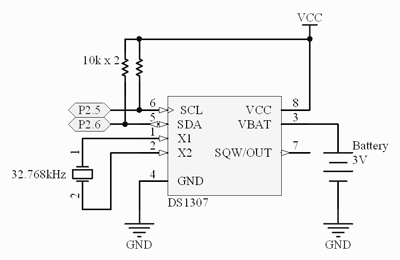

El RTC va a utilizar es el DS1307. Es bajo costo, fácil de soldar y puede funcionar durante años en una celda muy pequeña moneda. Como tiene una célula de la moneda para ejecutarlo, el DS1307 se feliz Marque a lo largo de mucho tiempo, incluso cuando el reloj pierde potencia o es reprogramado. DEBE tener una célula de la moneda para el RTC trabajar, si no hay ninguna celda de moneda, usted debe tirar la clavija de la batería baja.
