Reciclado reloj de disco duro - FuneLab (6 / 26 paso)

Paso 6: Sensor Hall

Sensores Hall son componentes importantes, tienes que poner cerca del borde del plato donde se une el imán para generar una señal al microcontrolador.

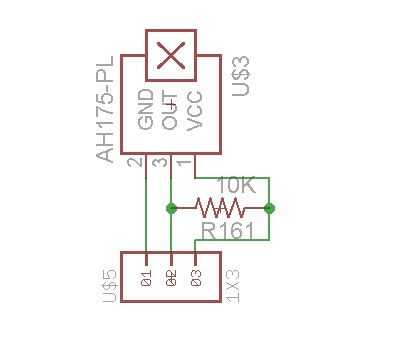

Sensores Hall AH175 tiene 3 pines: para GND, para VCC y para los pernos de la señal.

Usando un resistor de pull-up de 10k ohmios para que entradas a microcontrolador colocan en espera niveles lógicos.

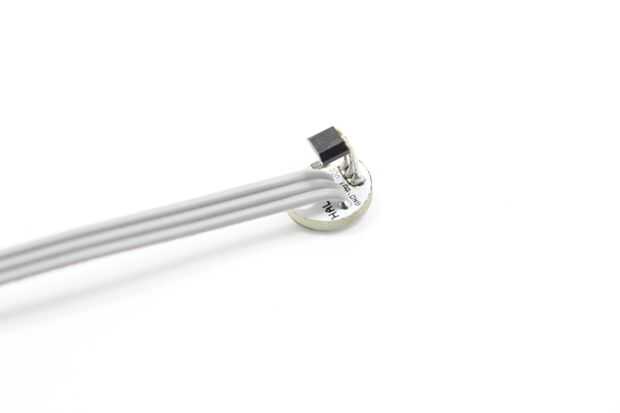

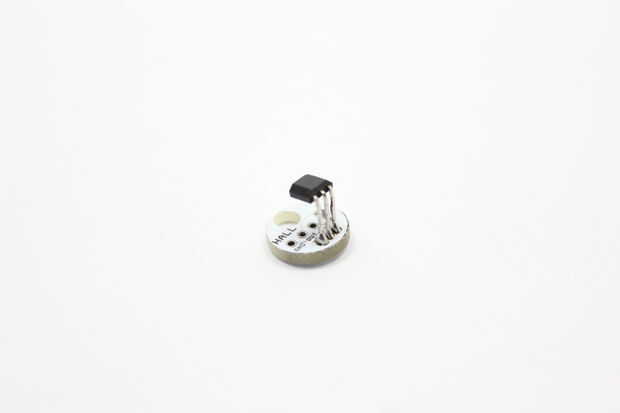

Sensores de soldadura en un circuito pequeño con un agujero perforaron a tornillo de posición fija.
