Paso 9: Instalación eléctrica
¡ ADVERTENCIA! Este paso es donde comienzas a golpear la zona de peligro porque cualquier de este mal podría traer resultados desastroso. Recuerde que estos cables tendrá 120 voltios de CA corriente a través de ellos. Si algo le sucede a usted, entonces esto es 100% en usted por lo tanto estoy absuelto de cualquier acción legal. Lo único que se encargará de es si pasa algo con mi propio dispositivo, no tuyo.

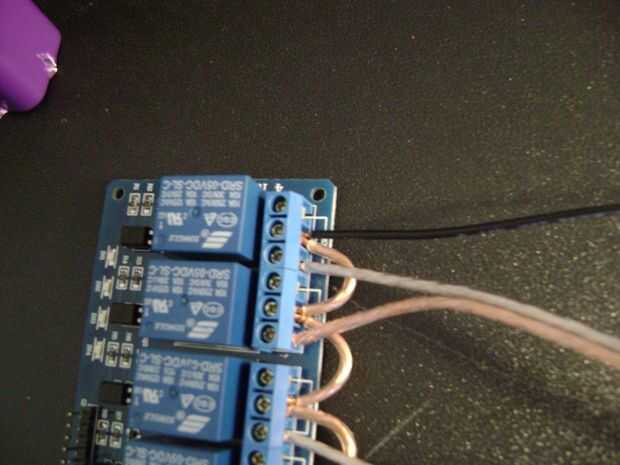

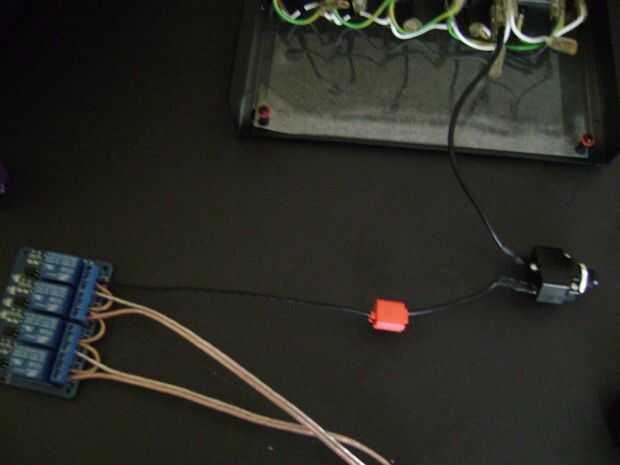

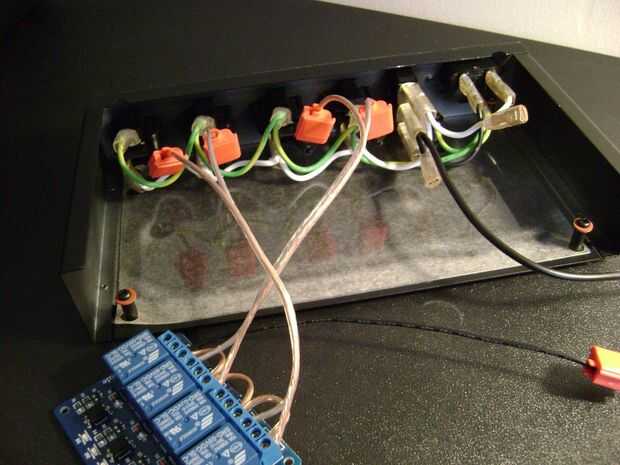

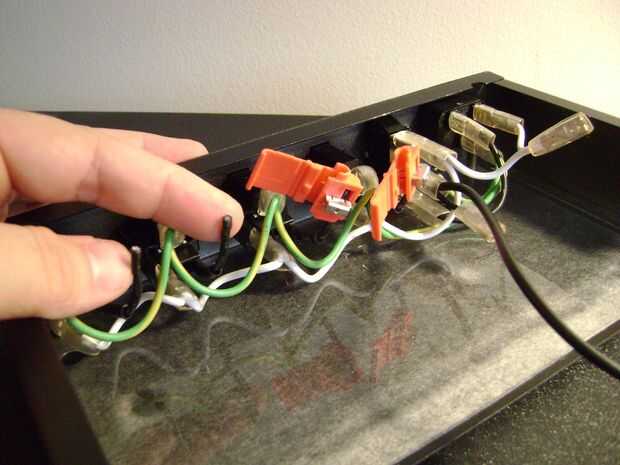

Así que suponiendo que has leído y en parado rleddingtoninstructable, este paso de la placa de relé es bastante similar. La entrada de alimentación en la placa de relé debe conectarse a la salida en el fusible de alimentación conectado a la parte delantera de la caja. Busca en la parte inferior la mitad de la caja con las tomas de corriente frente lejos de usted, será en orden inverso al número 4,3,2,1 así que asegúrese de conectar la placa de relé por consiguiente. Sólo necesita empalmar el extremo que se conecta a la placa de relé. Se puede conectar con el resto de los cables se conecta rápido.

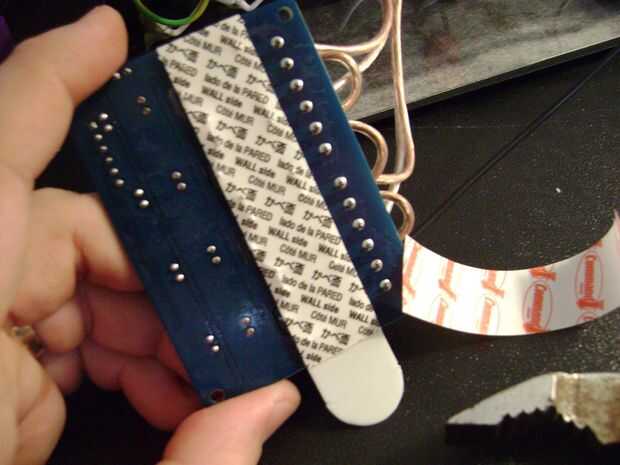

Después de todas las conexiones de cableado, se puede colocar una tira de comando en la parte inferior de la placa de relé para sostenerla en lugar. Aún con las tomas de corriente mirando hacia fuera, se necesita ot pegar la placa de relé para el fondo de la caja hacia la izquierda con los conectores mirando hacia el centro del caso.
