Paso 3: Lista de la compra
Raspberry Pi... duh. Voy a utilizar modelo B ya que tiene la una toma de video de AV y puerto ethernet. Utilizaré mis años de experiencia jugando Tetris para hacer este ajuste todos juntos.

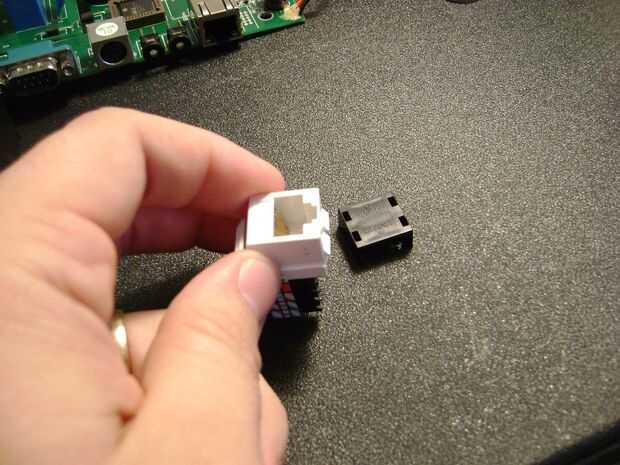

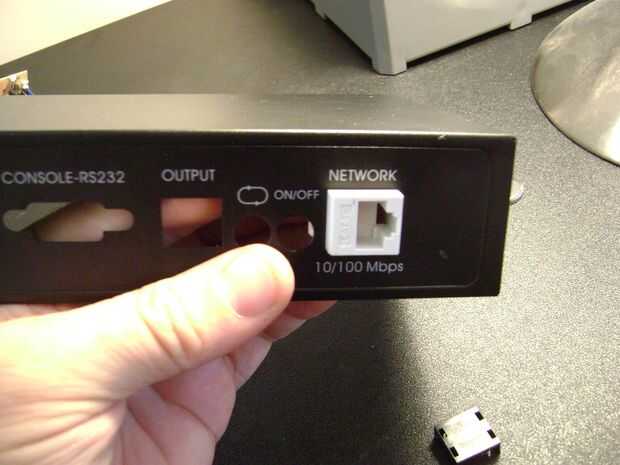

Gato de Leviton Cat 5e. La razón de esta marca en particular es que cabe perfectamente el puerto de red de apertura en el caso de la potencia de IP, aunque no se caerá en ni estar al ras con el caso. Ya no tengo el lujo de las luces de enlace que al jack de ethernet de la placa base, pero a veces la vida no es justa. Estoy a punto de poner un IP dentro de esta cosa, por lo que veo esto como una pérdida aceptable. Usted puede comprar uno de estos de Home Depot, Lowes, Ace o cualquier tienda similar. Tengo de Home Depot y lo han visto en naranja, tan, blanco, azul y negro en caso de su gato para confundirse con el color de la caja. Un jack Cat 6 funcionará también. Evitar a toda costa de Cat 3...
RJ-45 final y cerca de 6 pulgadas de cable Cat 5. Puede utilizar Cat 6 así... no importa, porque esto no requiere velocidad gigabit.

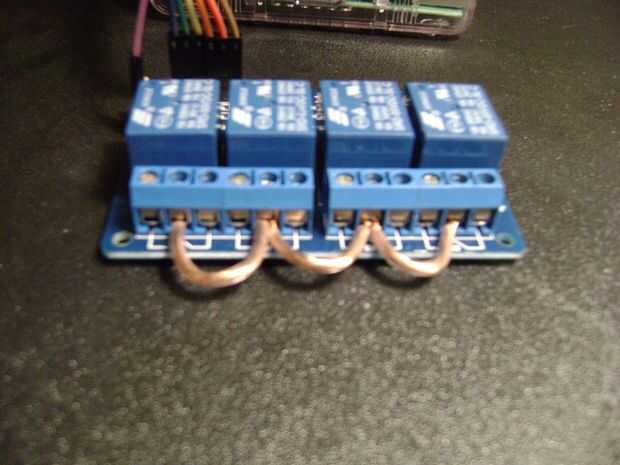

Una placa de relé con relés de 4. Veo estos en eBay; algunos dentro de los Estados Unidos y la mayor parte de China... su hasta usted. Tengo un poco por delante de mí en estos pasos e hice algunas precableado.
Hembra a hembra cable puente - tuve que buscar en eBay para conseguir una a buen precio. He visto el macho a la hembra y macho a macho puente cables en RadioShack venden Arduino, pero aquellos no ayudan aquí... necesita específicamente hembra a hembra. No importa qué colores utilizar.

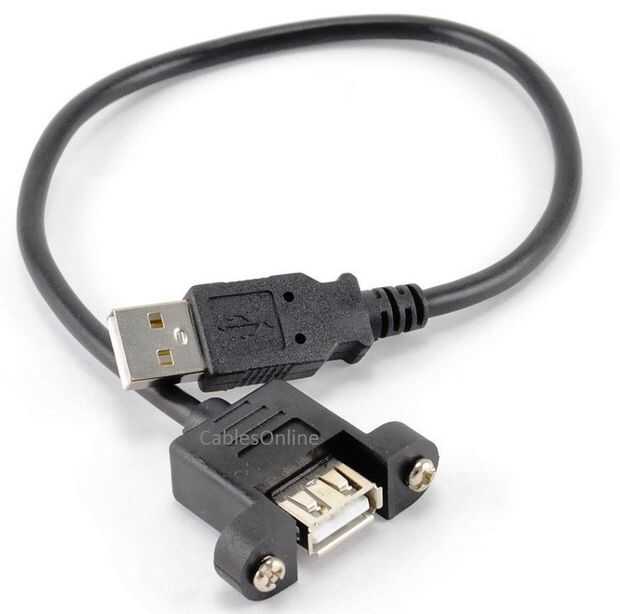

Este bonito pequeño panel mount USB puerto que he encontrado en eBay. Esto permitirá que a la consola conectarse el Pi para cualquier mantenimiento futuro que pueda surgir. Como la placa de relé, estos se venden sobre todo en China, pero pagué un poco extra por el envío de los Estados Unidos.

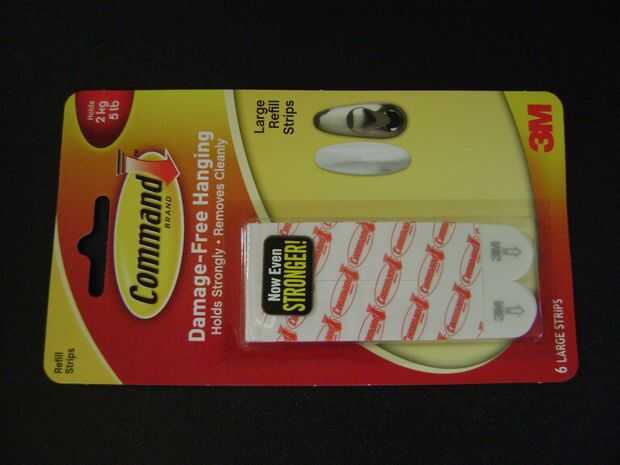

Algún tipo de doble palo, almohadilla de espuma para mantener la Junta Pi y relé estable. Utilicé Tiras de comando puesto que era lo primero que encontré cuando fui a las compras de piezas. Particularmente no necesita comando tiras, acolchados y cualquier cosa. ** Evitar cinta doble palo... no es enough.* grueso *
Cinta aislante para evitar que algunas partes de corto circuito y arruinar nuestros esfuerzos en crear un dispositivo cool.

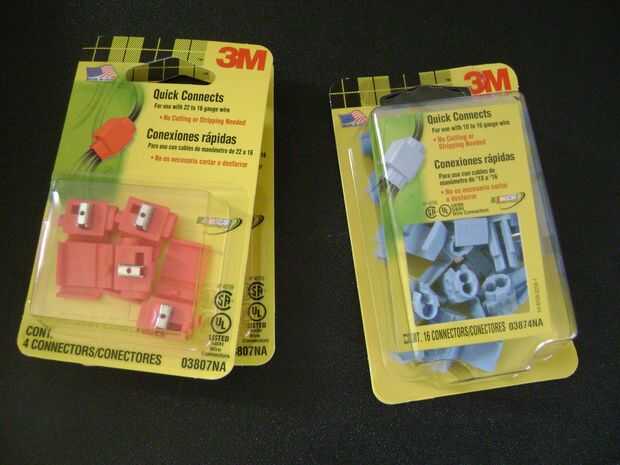

Cableado rápido conecta. Usted puede encontrar estas tiendas en la mayoría auto parte. Esto evita la necesidad de tantos cables de empalme y tienen realmente más fuertes que si fueras a torcer algunos juntos y utilice cinta eléctrica.
AV Splitter. Se puede utilizar 1 hembra a 2 macho o 1 macho a 2 hembra. No importa porque estará más adelante cortando uno básicamente hacer un cable de extensión de AV corto. Obligado 2 de ellos para que este proyecto funcione.
Así... para acortar la lista:
- Frambuesa Pi
- Jack CAT 5
- RJ-45 final
- placa de relé de 4 puertos
- Hembra a cable jumper hembra
- Puerto del USB de montaje en panel
- Tiras de comando
- Cinta aislante
- Rápido se conecta
- AV Splitter x2
