Paso 4: Rasgar hacia fuera las entrañas...

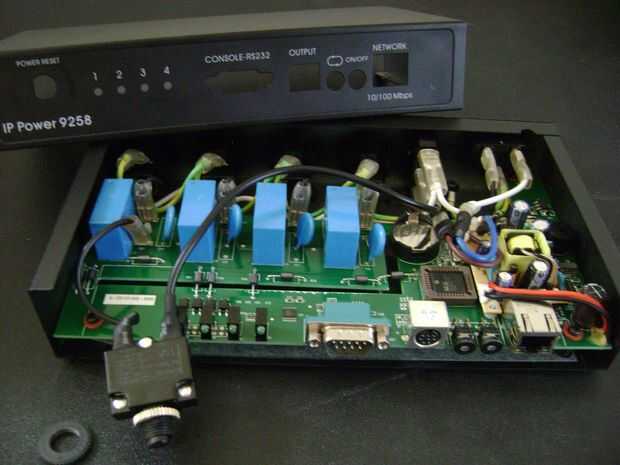

Exactamente como suena. No tomo el tiempo para averiguar por qué este dispositivo no estaba funcionando, pero no me importa tampoco. Esta caja regulable por un Raspberry Pi suena como una idea mejor. Hay 4 tornillos pequeños en la parte inferior que sujetan la caja juntos, 1 de ellos cubierto con una pegatina que anula la garantía si quita (si hubo incluso una garantía de nada). Retirar y el caso se deslizará fácilmente aparte. Usted también necesitará quitar la tuerca de plástico que sostiene que el poder restablece el fusible en su lugar.
Una vez que el caso abierto por completo, la mayoría los cables a las conexiones externas se unen a la junta con rápido desconectar enchufes que tuve que luchar apagado con mis pinzas. Hay 2 cables conectados al transformador de la placa base que tenía que cortar ya que sus conectores de desconexión rápida se cubrieron con encogimiento del calor.

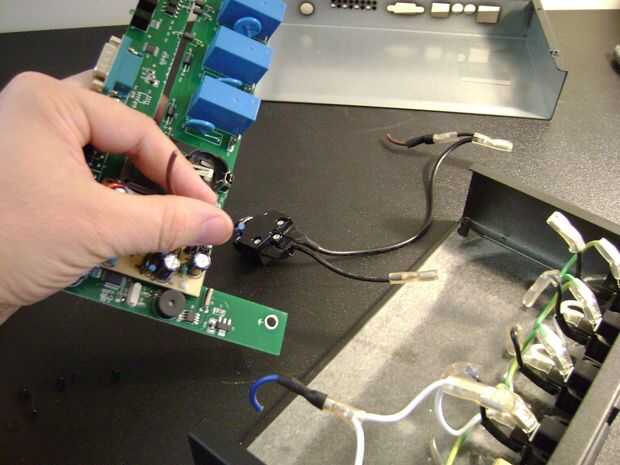

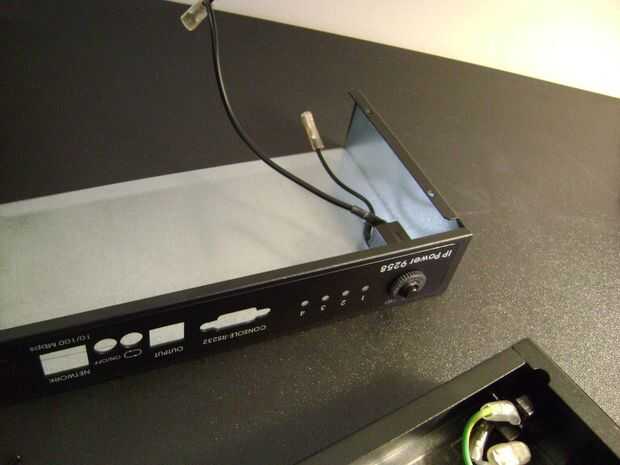

El interruptor de reset debe ser ahora totalmente suelto de la caja y la placa base. Se puede establecer a un lado para más tarde si desea utilizarlo. Nota importante: Mantenerlo es totalmente opcional, pero recomiendo que seguir usándolo debido a seguridad. Estoy poniendo mucho esfuerzo en la construcción de este y no lo quiero para quemar. Vuelto al caso para que no pierda lo.

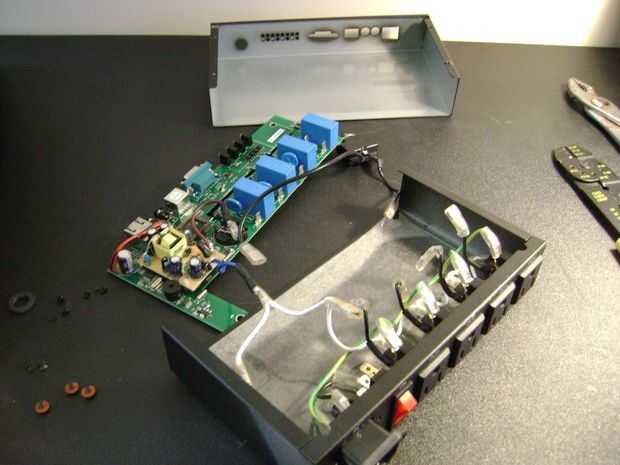

Quitar 2 tornillos que sostienen la entrada de alimentación IEC en el lugar que podía tirar de ella lo suficiente como para acceso a uno de los 3 tornillos sujetando la placa base. La placa base se puede quitar y arrojada a la basura si no quieres. Hice exactamente eso, pero no antes de canibalizar algunas utilizable circuitos de él puedo usar en el futuro.
