Paso 3: Deje que la soldado comience!
¿Olvidé mencionar, habría de soldadura involucrado? (¡ OOPS!)

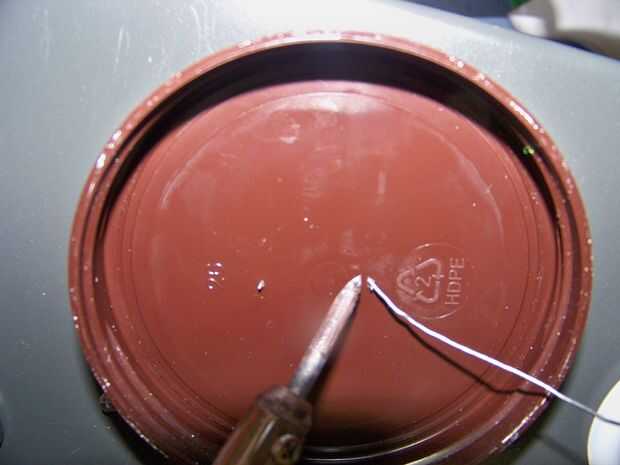

Añadir sólo una pequeña gota de soldadura a la "L", (Foto 1) Esto ayudará en el montaje del LED, con un daño mínimo a la tapa de plástico (recuerdas que te dije ¿explicar esto?) Sin embargo, en el montaje inicial, puse la soldadura en los pines de la batería después de meter a través... resultado: más agujeros... (y un conector flojo, Foto 2)

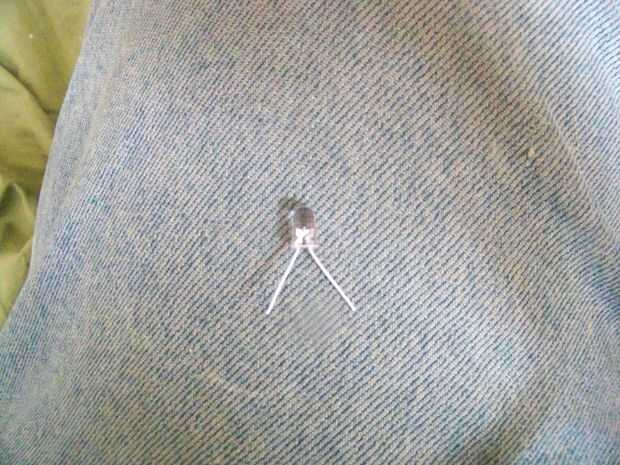

Ahora, para un poco electrónica básica... Un LED es un chip pequeño de dopado-arseniuro de galio, que genera luz visible (excepto infrarrojos LED, pero esa es otra historia), cuando la electricidad pasa a través de él. y dirigido, también actúa como un diodo, sólo permitiendo que la energía pase a través de él 1 dirección. de cátodo (K) al ánodo (A)... (K-| <-A) y a pesar de todo lo que has aprendido sobre electricidad, negativo, la tierra, es la fuente real y positivo, es la real. Energía pasa a través de un diodo del cátodo, conectado a negativo al ánodo, conectado al positivo. Más LED permitirá hasta 3 voltios para pasar a través de ellos, sin ser sobrecargado. (confía en mí, no ha vivido, hasta que he intentado conectar un LED rojo llano, a una fuente de alimentación de 12V... Con demasiado bajo un valor límite de la resistencia. * POP! *) LED blancos, sin embargo, parecen requerir un poco más de brío, por lo que una pila de litio 3V es mucho segura.
Baterías de litio, proporcionar un montón de OOMPH, en un tamaño compacto. la anatomía básica de una célula de reloj, es lo contrario de lo que has aprendido acerca de pilas secas. El exterior es positivo, y en contacto con el interior más pequeño, es negativo. Proporcionar una salida de alto amperaje y puede quemar fácilmente si cortocircuito!

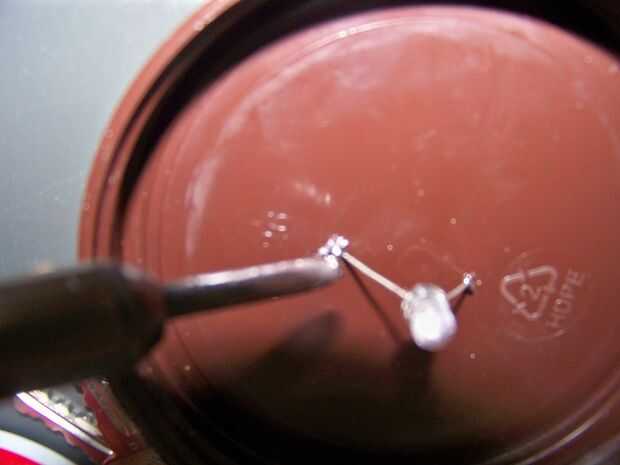

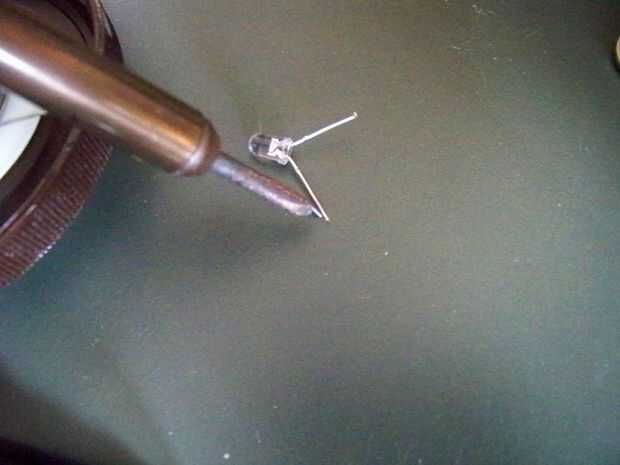

Está bien, lección sobre... En la foto 4, soldadura de los pines de lo LED para el soporte de la batería. ¿Recuerde que le dije a estañar los pines 1, así como la soldadura de la gota sobre los terminales del LED? Aquí es por qué otra vez. la gota de soldadura es por lo que puede calentar al cruce rápidamente, para no derretir el plástico. (agujero quemado, así como gases nocivos... Debería proporcionar una hoja MSDS con esto ahora?) No se muestra en detalle, miramos en la parte superior del soporte de la batería y se nota que pin va a los + (exterior) y - (contacto interno) de la batería... Más LED tiene el ánodo más largo que el cátodo. Si usted puede ver el cruce dentro del LED, (foto 4 por ejemplo) usted notará un "y /" la forma, la "Y", es el cátodo, el "/" es el ánodo, a una pequeña barba de gato (buena-Ay Caramba! ¿demuestro mi edad en electrónica de radio allí?) cable hacia el ánodo. simplemente la gota de soldadura en el LED lo suficiente como para derretir la soldadura del calor y que el fusible para el perno del soporte de batería. lo mismo para ambos lados! (-al cátodo + al ánodo)
