Paso 2: bocetos
Aquí puedes ver algunos de los dibujos que he hecho con la ayuda de autodesk Inventor.
Todas la imágenes descripe un componente necesita construir para el altavoz.

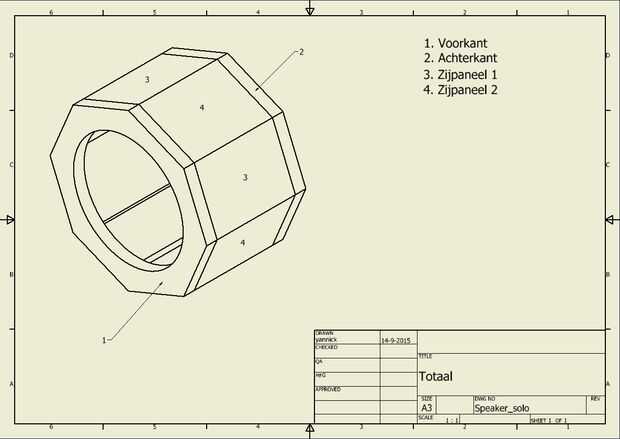

La última imagen descripes lo que tienes que colocar los componentes.
El recinto consta de:

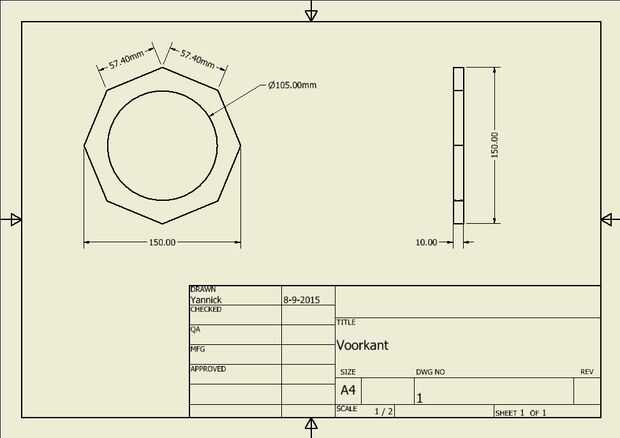

-2 x Panel frontal (imagen 1)

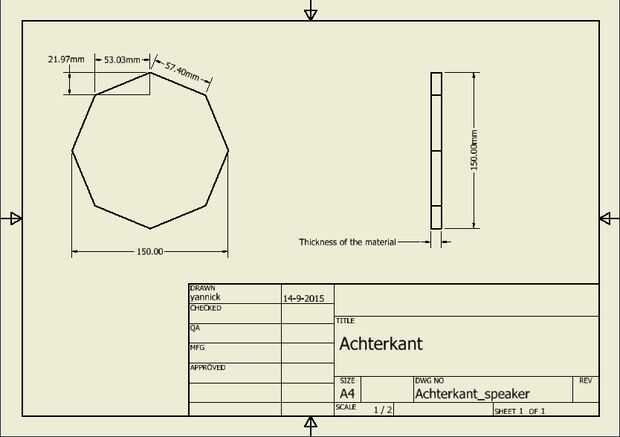

-2 x trasera (imagen 2)

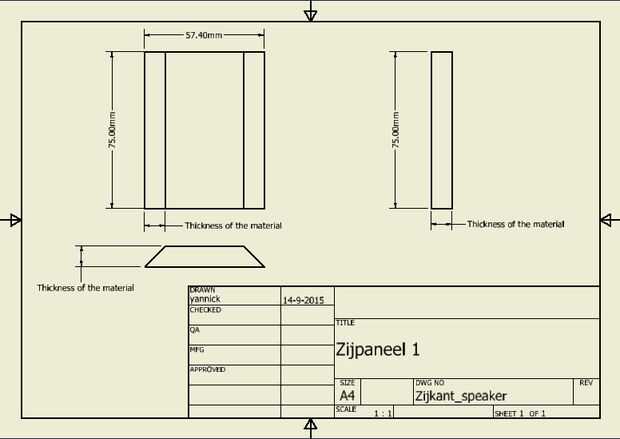

-8 x Panel lateral 1 (imagen 3)

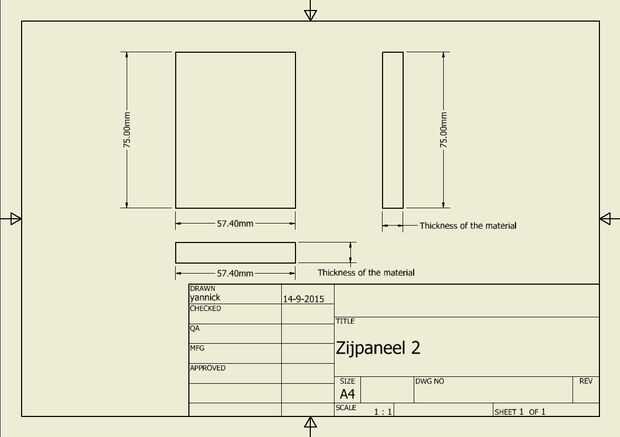

-8 x panel lateral 2 (imagen 4)
Todos los componentes son la estructura de la madera. Lo mejor es construirlo de madera muy gruesa.
Cuanto más gruesa mejor. Pero asegúrese de usar la máquina adecuada para construir, ya que con una placa que es más grueso de 5 mm
no puede funcionar con una impresora láser.
Cuando se pegan las piezas verás que en el interior del panel lateral de 1 se pegue hacia fuera. No te preocupes que eso es sólo mi diseño.
Cuando hayas terminado de poner las piezas juntas y luego sólo la bisagra entre los restos de altavoces.
Cuando usted puso aquél en el sólo tienes que hacer 2 agujeros cuadrados con una sierra o, si ya lo hizo, con
una impresora láser. En estos agujeros tienes que poner los terminales de altavoz donde tienes que conectar el amplificador con.
No he utilizado les en mis dibujos, porque vienen en varios tamaños.
