Paso 1: Consideraciones de diseño
Para el gabinete trasero abierto, el volumen encerrado por la caja no es verdadera crítico. Jim Marshall afirmó que construir una pila de Marshall era realmente trata de abarrotar suficiente potencia en una caja. Se trata simplemente de las ondas de sonido hacia adelantadas y hacia atrás no mezclar mucho.

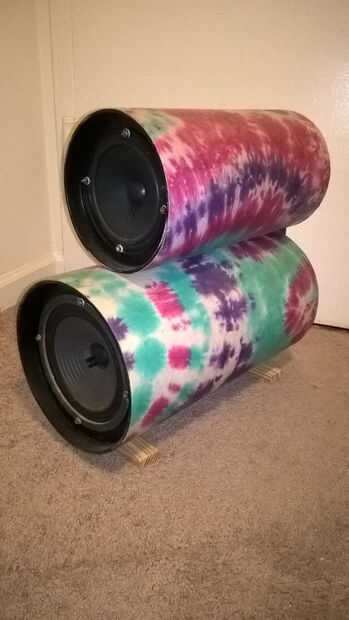

En el sistema, el 6" gabinete fue cuidadosamente sellado y escasea el aire, mientras que la parte inferior 8" tiene un puerto. El puerto y volúmenes cerrados son consideraciones importantes. No comparto una calculadora de volumen, pero una búsqueda de "volumen de altavoz de sellado" y "caja de altavoces portado" dará muchos resultados. También, en mi caso la información estaba disponible del fabricante.
Hay que recordar que se puede calcular el volumen de cualquier sólido regular multiplicando el área por la longitud.
El área de un círculo es A = pi * r ^ 2, donde pi = 3.14, y r es el radio. Por ejemplo, el gabinete superior tiene un diámetro de 8"(r = 4"). Por lo tanto el área = 3.14 * 16 = 50.25 sq.in.
El interior es 14". Así que AxL = 50.25 x 14 = 703 cúbicos pulgadas. = 0.41 pies cúbicos. Esto fue especificado como el número superior de este altavoz particular. El recinto inferior fue diseñado la misma manera.

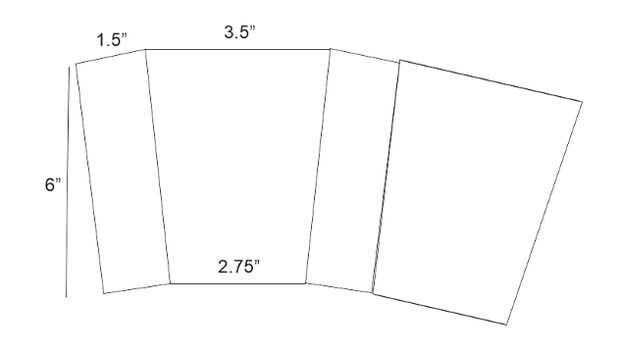

El recinto inferior contiene también un puerto. Es posible en sistemas portados para el puerto generar ruido--un molesto sonido de "wooshing" como el aire es expulsado y aspirado. Esto puede eliminarse utilizando un puerto que ensancha como va a la salida. El boceto muestra que el utilizado aquí--un trapazoid en forma de puerto que se va estrechando de 2,75" a 3.5" en la apertura. Fue hecha de cartulina delgada, Unidos con pegamento (esquinas de papel reforzado) y finalmente cubierto con epoxi y tela de fibra de vidrio.
