Recintos de altavoz impreso 3D (con luces!) (2 / 6 paso)

Paso 2: Terminar el modelo

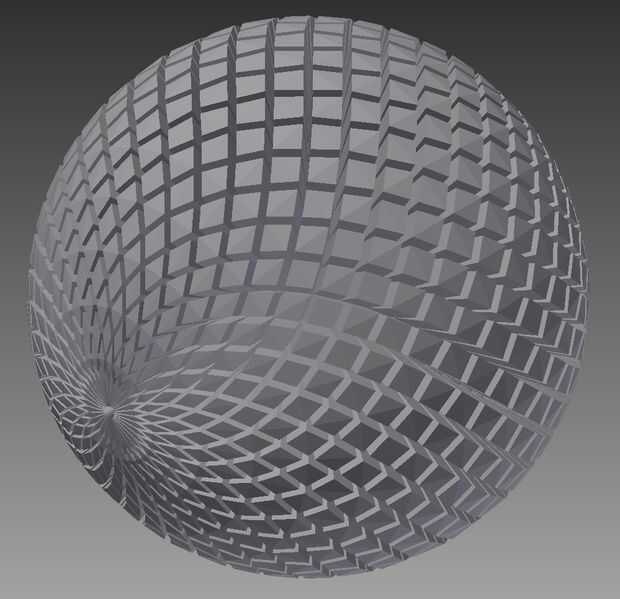

Para crear un altavoz para imprimir con dos cuerpos separados (uno para la base) y otro para los cristales, se movió el modelo en Autodesk Inventor. Esto me deja convertir la malla a un modelo sólido para agregar geometría de los agujeros del altavoz y los sujetadores más precisamente. También me permitió crear el base de goma modelo rápidamente y para alisar la superficie exterior.

Para convertir el. STL de malla en un sólido cuerpo en Inventor, necesitará instalar el plug in gratis de Autodesk Labs: habilitador de malla, que puede ser encontrado aquí:

http://Labs.Autodesk.com/Utilities/inventor_mesh/

Para completar el modelo de Inventor, siga estos pasos:

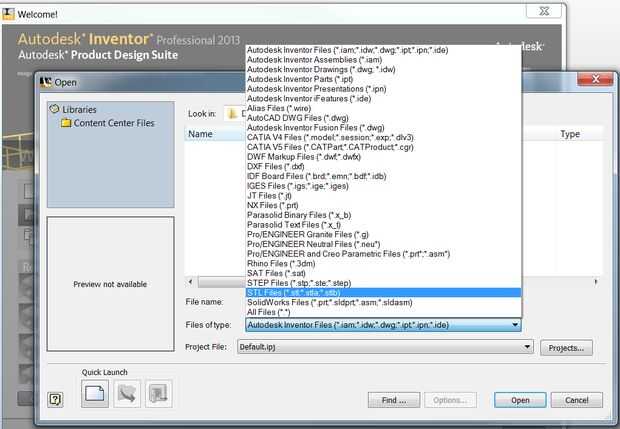

1. importar el. Archivo STL creado seleccionando "Abrir" y cambiar el tipo de archivo a ". STL"

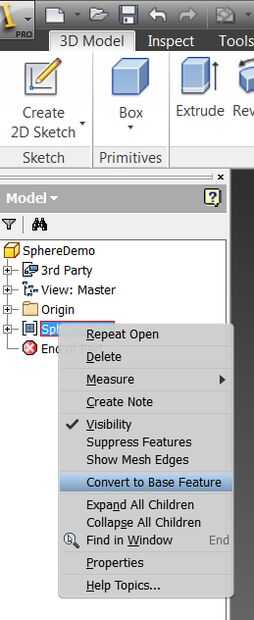

2. haga clic derecho sobre el nombre del modelo en el árbol del modelo de la izquierda y seleccionar "convertir a la función de Base"

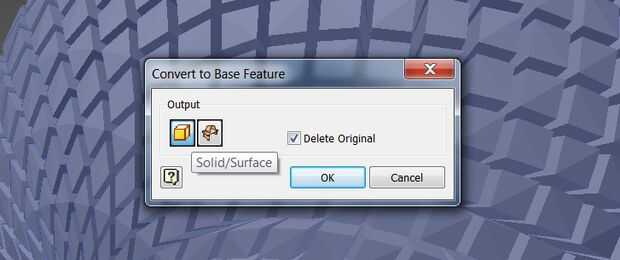

3. cambiar la selección a la "superficie sólida" y haga clic en aceptar

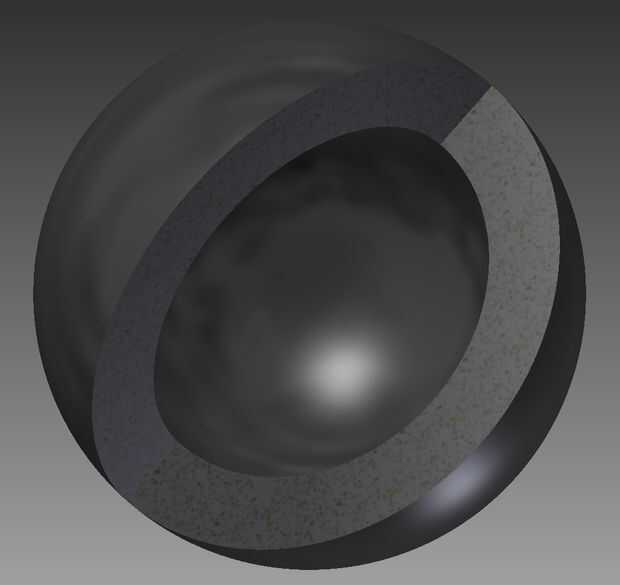

4. crear una esfera hueco de la base usando la herramienta de revolución . (Asegúrese de crear un nuevo cuerpo sólido en las opciones de herramienta)

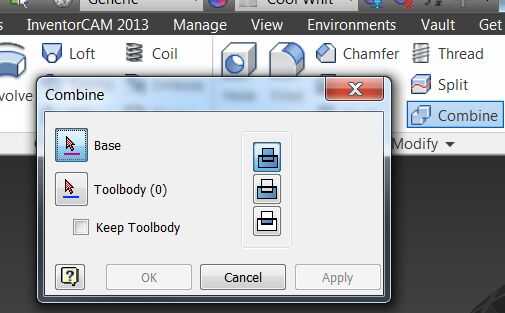

5. utilice la herramienta de combinar para crear agujeros en la base donde los cristales se pasan a través de
6. realizar una revolución de corte en la superficie externa para alisar hacia fuera de la esfera

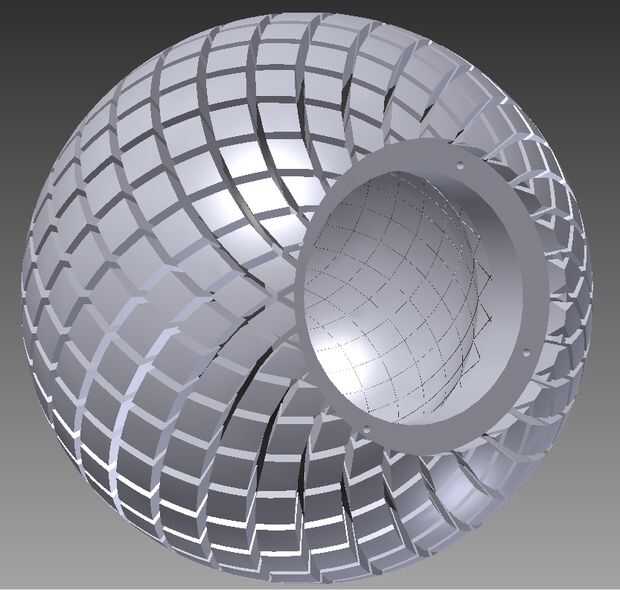

7. usando el Inventor estándar, herramientas de modelado, añadir todas las características que necesita para montar los altavoces y permitir que los cables pasar a través

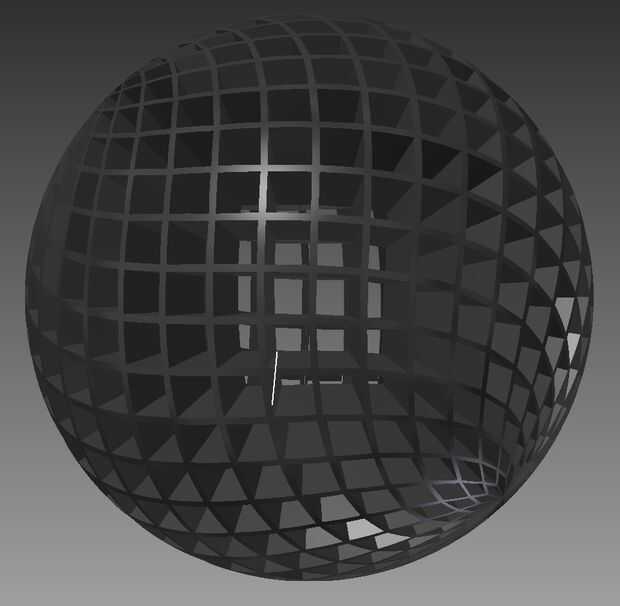

8.de laexportación de cada cuerpo como una. Archivo STL individualmente ocultando los otros cuerpos. Esto le permitirá aplicar diferentes materiales a cada cuerpo
