Paso 3: Cortar las piezas

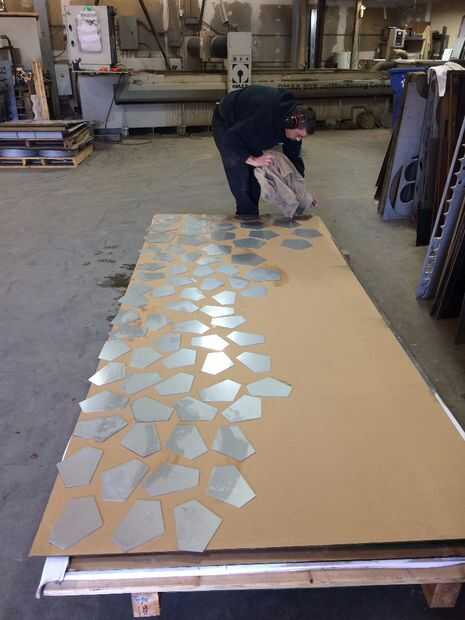

Hay unas muchas formas de cortar las piezas de chapa, cada una con pros y contras. Subcontrata este paso a una tienda de corte por chorro de agua profesional porque me estaba haciendo un montón de tazones de fuente, quería bordes ultra-clean y puesto que era un trabajo pagado, podría pagar el alto costo. Alternativamente, usted puede recortar cada pieza con tijeras de paso (mucho tiempo, pero limpio y barato), o un cortador de plasma (rápido, pero requiere un montón de pulido para limpiar los bordes).

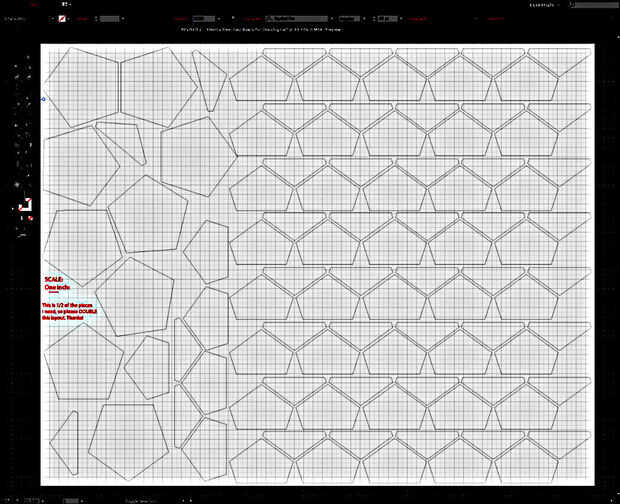

Para preparar el archivo de diseño de corte por chorro de agua, mide las dimensiones de cara de la taza en SketchUp y me recreaba cada forma un dibujo vectorial (movimiento.001) en Illustrator. Presenta las piezas, les encuentra como juntos como sea posible, información sobre la escala y luego exportar el archivo como DXF para enviar a la corte por chorro de agua.
Nota: creo que hay maneras más fácil de convertir una forma 3D en una serie de caras planas que lo que hice. Por ejemplo, este Instructable, dados juegos de doblado, por chorro de agua acero, corte sugiere exportar la forma como un STL y la importación en Pepakura Designer, donde usted puede "revelar" la forma. Creo que también hay extensiones de SketchUp que permite mapeado UV. Encantaría saber qué ideas tienes para simplificar este paso!
Otro Consejo para la próxima vez: charló con el chico que hizo de mi corte por chorro de agua, y dijo que si tengo varias piezas idénticas, dibujar una de cada forma y luego indicar la cantidad. Hacer el diseño de ellos mismos. Si vas a subcontratar el corte por chorro de agua, le recomendamos llamar a la tienda para averiguar cómo prefieren obtener los dibujos--podría han salvado yo un poco de tiempo con el vector de dibujo de diseño!

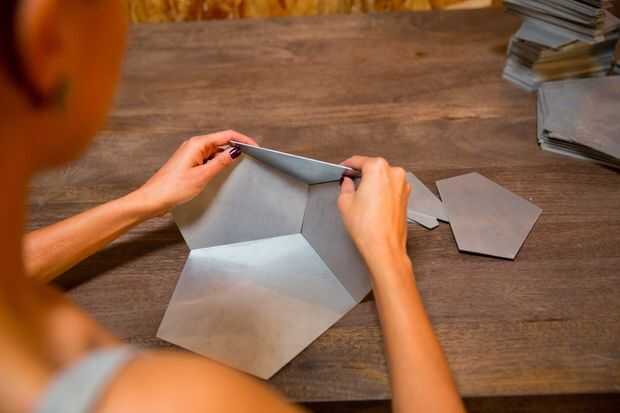

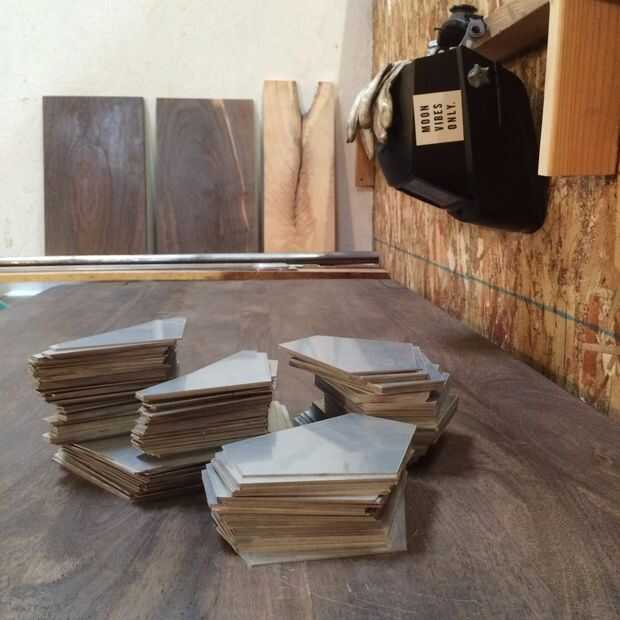

Independientemente de cómo usted decide cortar las piezas, usted querrá terminar con precisas formas con bordes limpios. Moler o pulir cualquier escorias, rebabas, lengüetas o moho.
