Reclamado los taburetes de paso (10 / 13 paso)

Paso 10: Fronteras de mango

Me decidí a rodar con el tema de la chapa y cortar algunas piezas que las asas para darle un acento y refuerzo de la frontera.

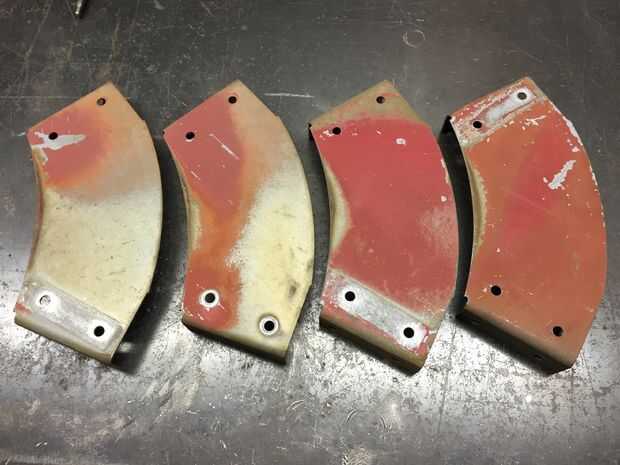

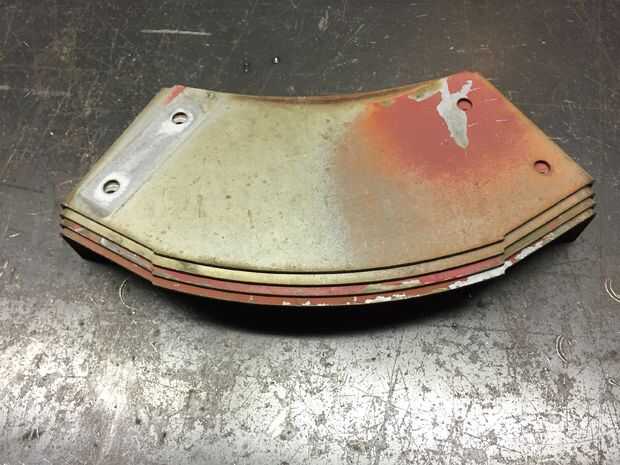

A partir de chapa de combinar más, pude obtener una frontera de mango de cada pieza. Este proceso incluyó el diseño de una sola pieza con cuidado. Entonces podría utilizar esa pieza como plantilla para los tres restantes.

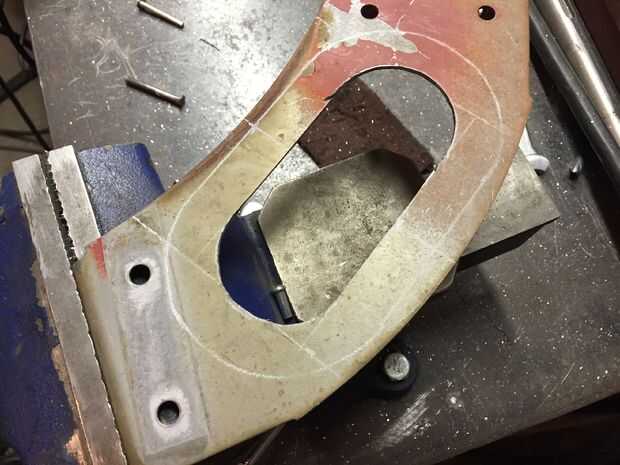

El diseño inicial se basó en esa sección que despejó hacia fuera a hacer la ronda incluso en el lado de un taburete. Me di cuenta que podía aspirar para sobre un 3/4" pieza más grande todo alrededor de la frontera del agujero de la manija y se vería muy bien.

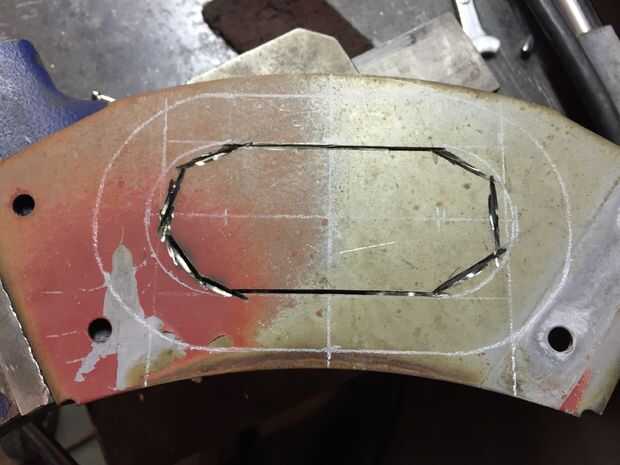

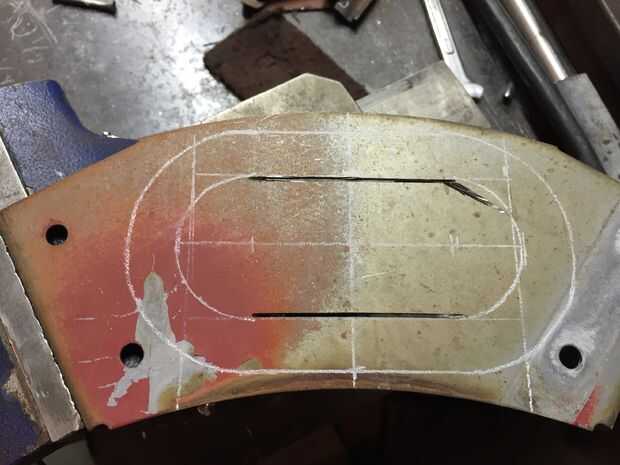

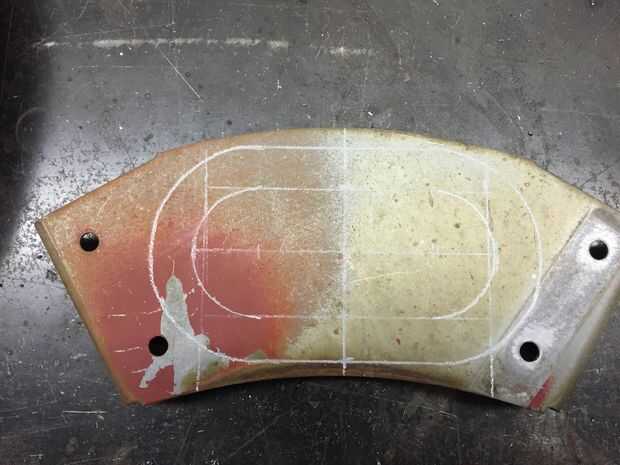

Así que para esta salida fue un poco complicado pero yo pueda ahorrar algo de tiempo si siempre intenta algo como esto. Empiece con líneas centrales buenos y de aquellos. Una vez que tenga líneas centrales buenos, pueden rastrear el agujero interno haciendo dos líneas rectas paralelas a la distancia deseada apart. Desea distancia puede utilizarse para averiguar el radio en los extremos. A dividir por 2. Por ejemplo, mi agujero interno que hice en 2 1/4" de ancho para dar un buen espacio a mi ronda sobre el borde de transición. El radio para estos fines se establece, por tanto, en 1 1/8". Esta medida también es importante tener en cuenta ya que esto también ayudará a localizar el punto central para estas radios dijimos en ambos extremos. Si usted sabe su longitud total deseada (en mi caso 5 1/4") entonces se puede dividir por 2, así y tomar ese cociente (2 5/8") y restar el radio (1 1/8 ") para obtener la cantidad necesaria para medir desde el centro absoluto de encontrar cada punto final radio centro (en mi caso 1 1/2"). Esto es donde ayuda a tener un divisor o el compás. Puede establecer el radio en cualquier herramienta y sólo trazar el radio en el punto central en cada extremo. Pero también podría encontrar algo redondo con el diámetro correcto 2 1/4"(Sierra, etc.) y para dibujar alrededor del centro. Yo no tenía un objeto de 2 1/4" usé el divisor.

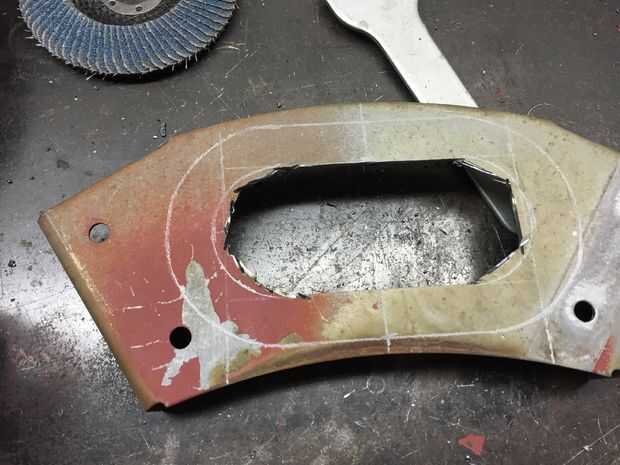

Hacia el anillo externo, simplemente Mida desde las líneas rectas del agujero del interior hacia el exterior el espesor deseado de la banda a cada lado y dos más líneas paralelas. Básicamente, ahora puede repetir el mismo proceso. En mi caso el anillo exterior era 3 3/4" de ancho y por lo tanto mi radio aumentada en 3/4". Por lo que en mi caso puse el divisor en 1 7/8", señaló a los radios de los mismos puntos de extremo centro. Si todo esto es super confuso, ver imagen 3 en este paso y debe tener más sentido. He jodido el primer diseño y arruinó un pedazo porque no noté el error hasta que corte. Entonces se me ocurrió con este método de diseño que trabajó de manera mejor.

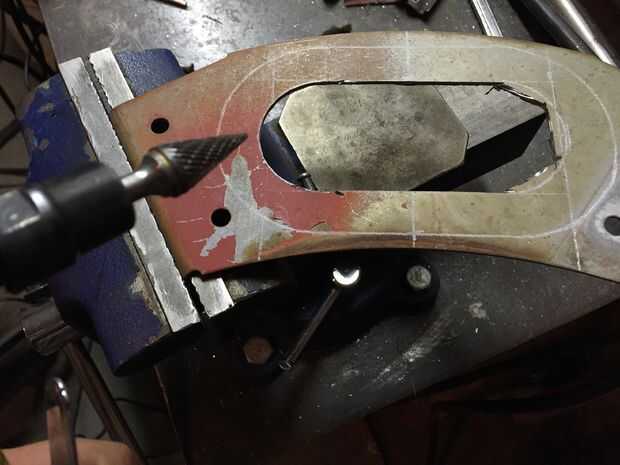

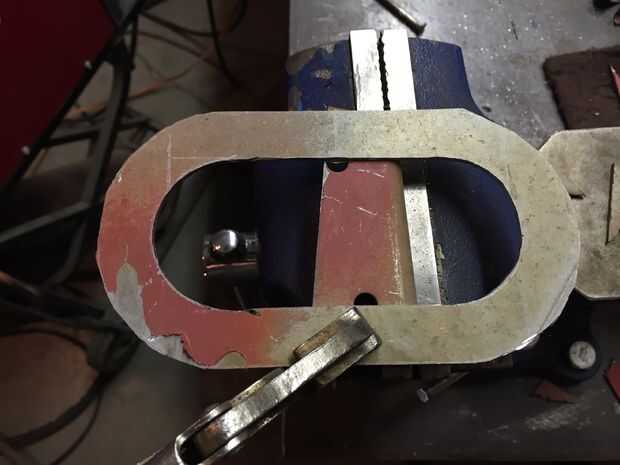

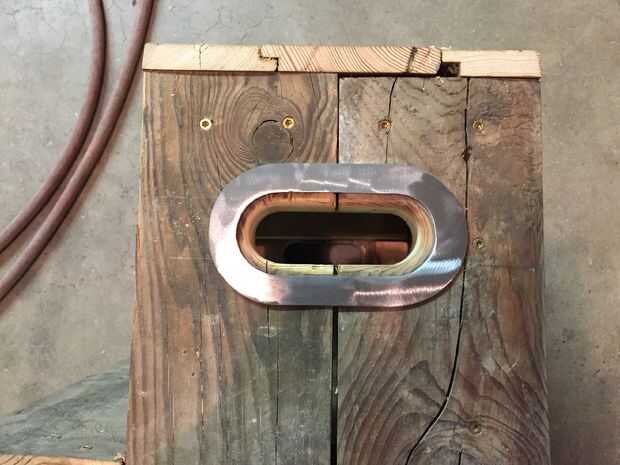

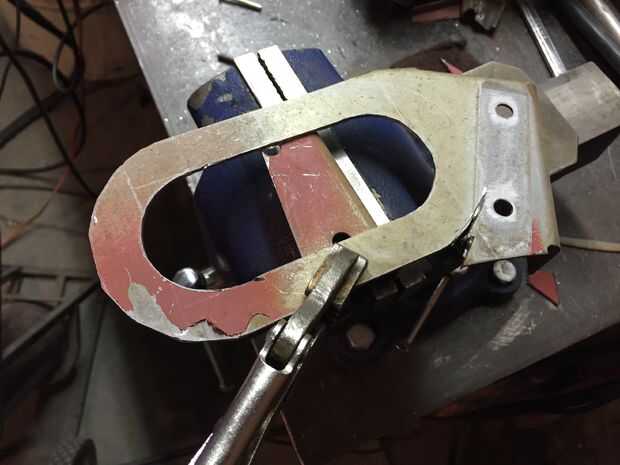

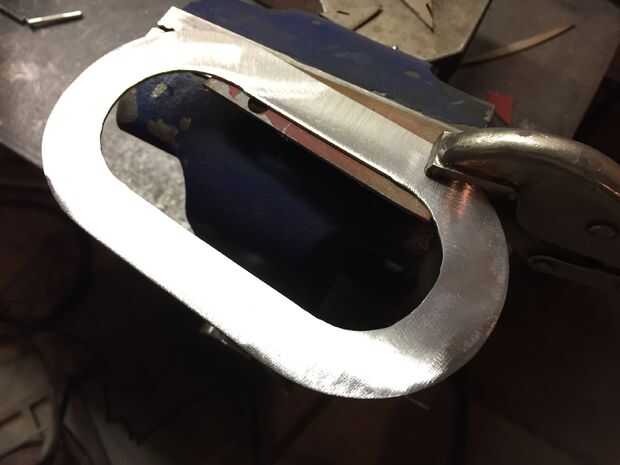

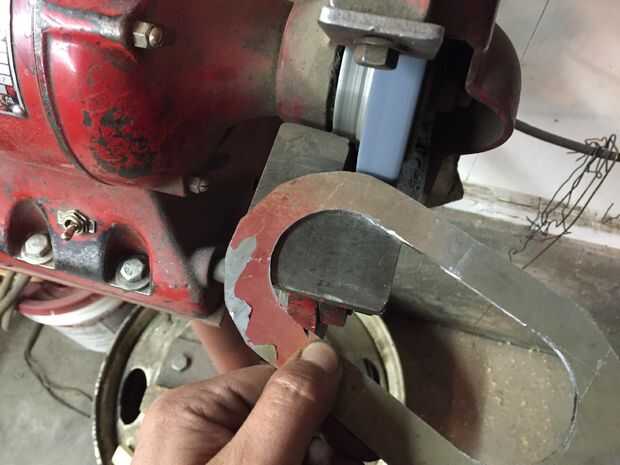

Después de todo, se presenta, entonces su básicamente una cuestión de ir después de él con lo que las herramientas de corte están disponibles. Usé una de corte rueda en una amoladora de ángulo, un aire más pequeño corte rueda, una pequeño 1/4" mueren amoladora, una esmeriladora de banco y una rueda de la aleta grano 60 para llegar al cuadro final en este paso.
