Paso 5: Cargar HIDUINO - cable del Hardware necesario y armado

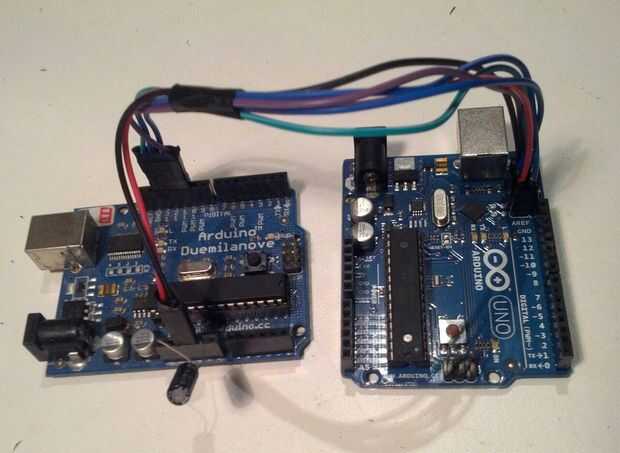

Cómo programador se puede usar un programador ISP como el AVRISPMKII, u otra Arduino (Uno y Duemilanove testeadas)
Armado del cable programador
Si se quiere usar otra Arduino cómo programador, se debe armar un cable para conectar al puerto ICSP ubicado cerca del puerto USB.

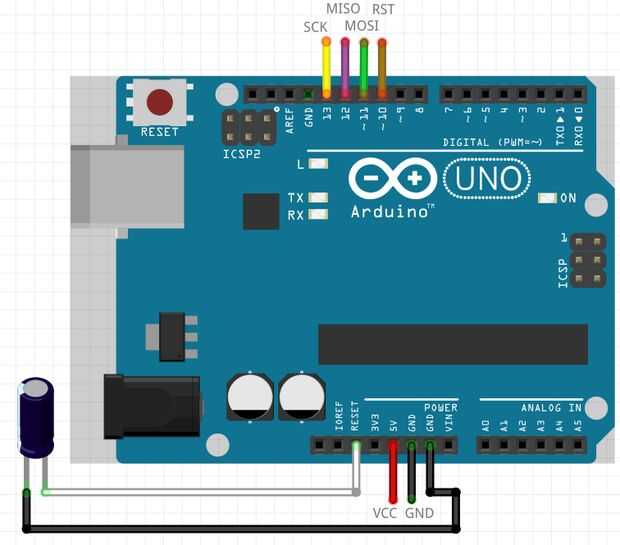

La imágen 1 muestra la Arduino se va a utilizar como programador.
Notar para funcione, necesita un condensador electrolítico de 10uF con el terminal positivo conectado al pin de RESET de la Arduino, y el terminal negativo conectado a masa.

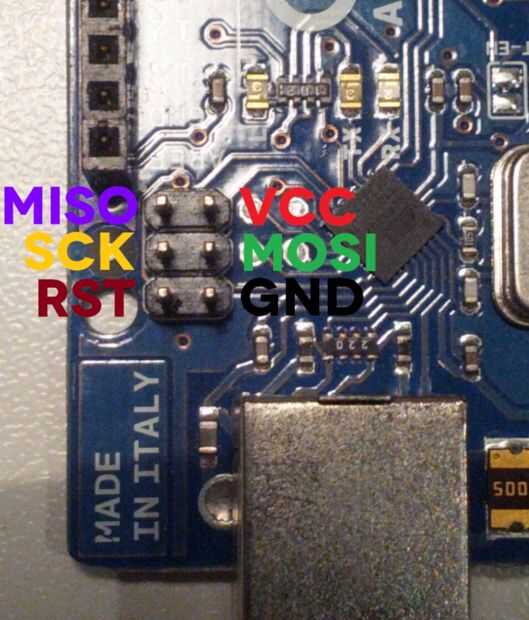

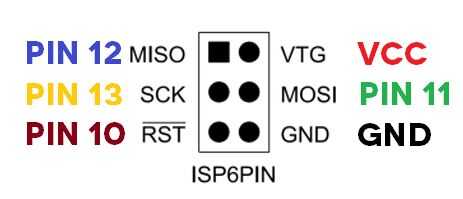

Los cables salen de la ficha, deben formar un conector con el orden de pines se muestra en la imágen 2

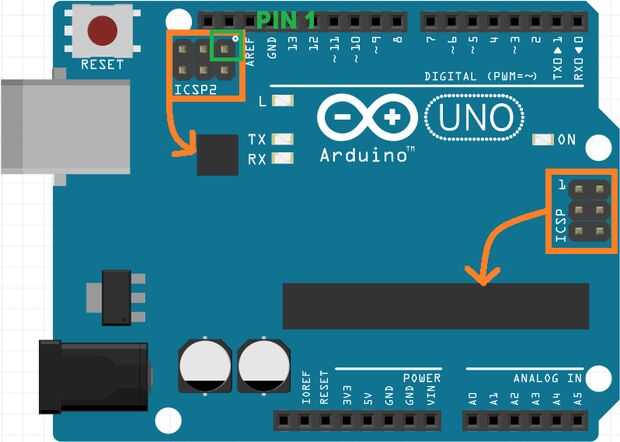

En la imágen 3, se ve la Arduino se va a programar. El conector de arriba se conecta con el terminal cuadrado (pin 12 Arduino de la programadora) hacia el Pin 1 de los pinos de la Arduino a programar.
