Paso 1: cableado

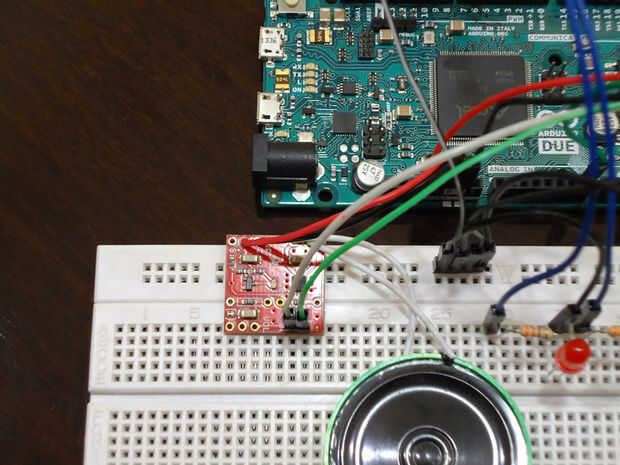

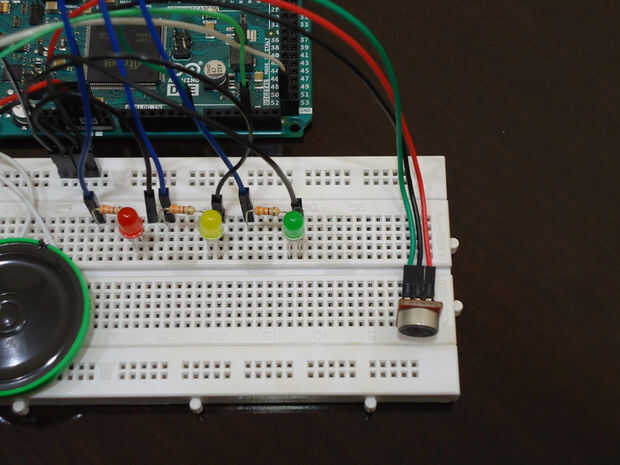

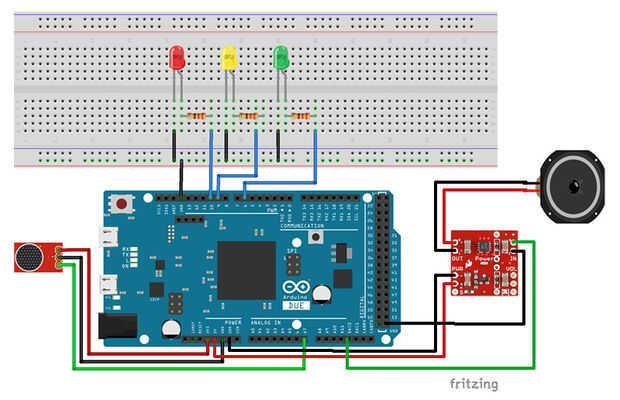

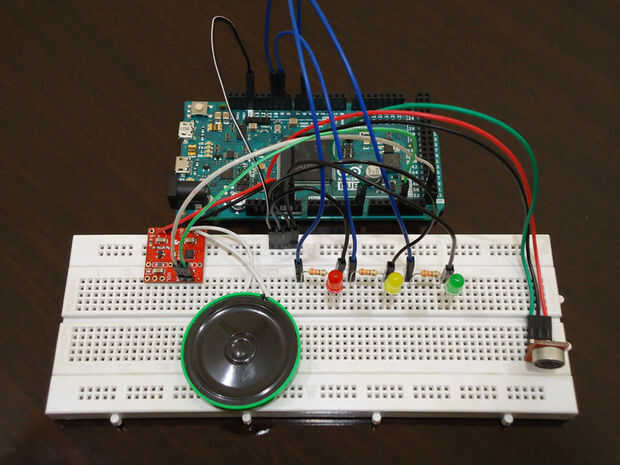

El primer paso es conectar el Arduino y protoboard con los componentes como se muestra en las fotos anteriores. Tuve que poner una goma debajo del altavoz porque vibra mucho y sin el caucho de la calidad del audio es afectada considerablemente.
Aquí tenemos una pequeña pero importante diferencia de mi Instructable anterior. La mayoría de placas Arduino funcionar a 5V, pero la funciona a 3.3V. Porque tengo mejores resultados ejecutando el Breakout de Electret de Sparkfun en 3.3V, recomiendo agrega un jumper entre los 3.3V pin y el AREF pin si utiliza placas de Arduino 5V. El debido ya utiliza un 3.3V analógica de referencia por lo que no necesita un puente al pin AREF. De hecho, el pin AREF en el debido está conectado al microcontrolador a través de un puente de resistencia. Para utilizar el pin AREF, resistor BR1 debe desoldar de la placa.
