Reconstrucción de una vieja radio AM (2 / 7 paso)

Paso 2: Reemplace los condensadores electrolíticos

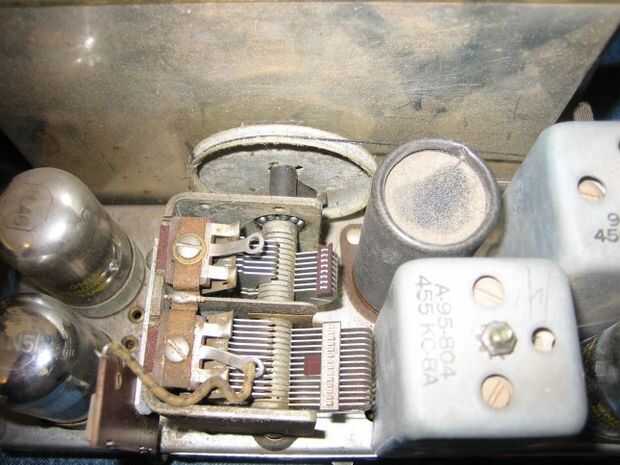

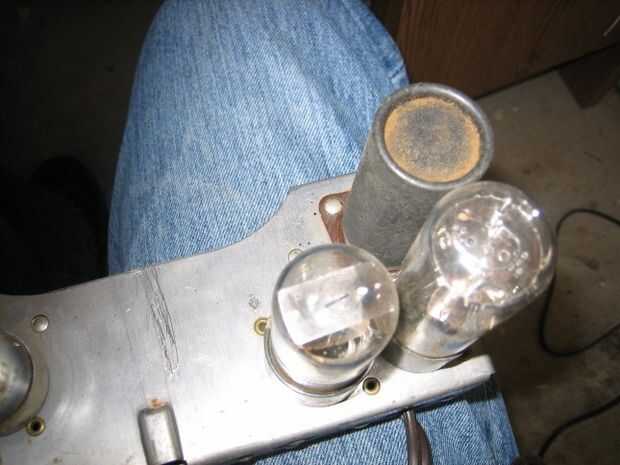

Condensadores electrolíticos a menudo se llaman condensadores de filtro en estos radios antiguas.  A veces se montan debajo del chasis; otras veces se montan en la parte superior en "latas".  Filtro de la tapa en esta radio antigua fueron montada en la parte superior en dos latas y es lo que se llama "apilados" los condensadores.  Con condensadores apilados, cada uno puede contiene dos o más condensadores separados en una lata.  En el caso de este radio se puede celebró tres condensadores, y el otro tenía dos.

Tuve la suerte de que los valores de los condensadores en estos dos latas fueron marcados en la lata.  Si no hubieran sido, tendría que han vuelto a una lista de esquema y piezas para esta radio particular.

Los condensadores modernos son muy pequeños en tamaño en comparación con los condensadores hace 70 años, así que decidí simplemente cortar las puntas a los condensadores viejos y colocar los nuevos electrolíticos por debajo el chasis.  La tercera foto muestra dos electrolíticos nuevo montados en el chasis como un reemplazo para una de las latas.

Por cierto, mayoría electrolíticos están polarizados, lo que significa que es importante que el positivo y el lado negativo ha instalado correctamente.  De lo contrario, las cosas pueden llegar un poco demasiado emocionantes cuando usted enciende la radio!  También, hacen una práctica para encender la radio después de reemplazar cada condensador para asegurarse de que yo no he cometido un error.

Como trabajo mi manera a través del chasis, siempre Reemplace cualquier cable que tenga aislamiento quebradizo.   Una vez toda la tapa del filtro fueron reemplazada, el zumbido irritante ya no estaba allí cuando enciende la radio.
