Recuperación de pantallas de cristal líquido (LCDs) (12 / 15 paso)

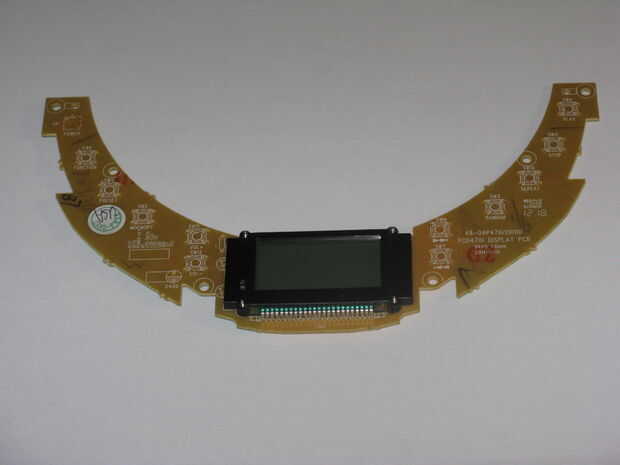

Paso 12: Preparación de la placa de circuito

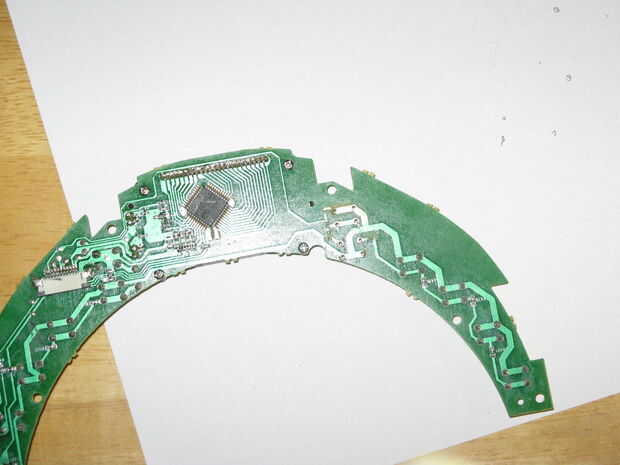

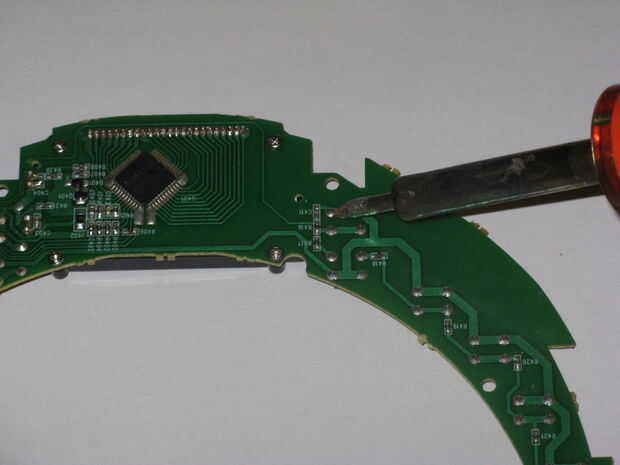

Ahora que sé lo que quiero de la placa de circuito, empiezo por componentes no deseados y eliminar los componentes. Desoldar por fusión la unión soldada con mi soldador de 35 vatios y cinta adhesiva el borde de la placa de circuito en mi banco, fundición de la soldadura fundida.

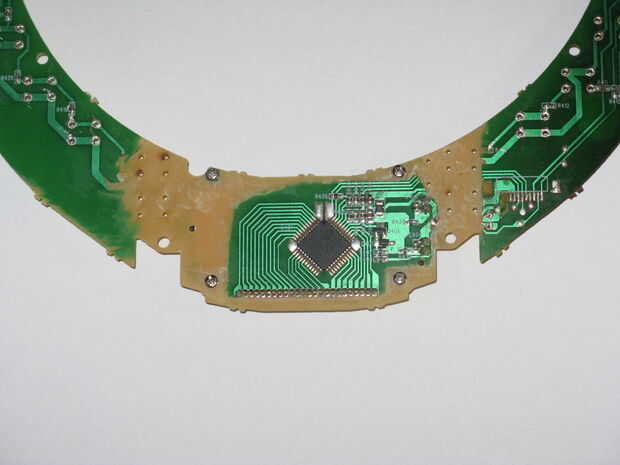

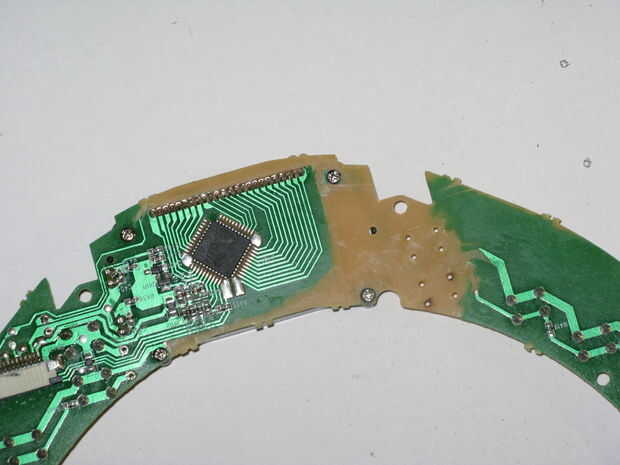

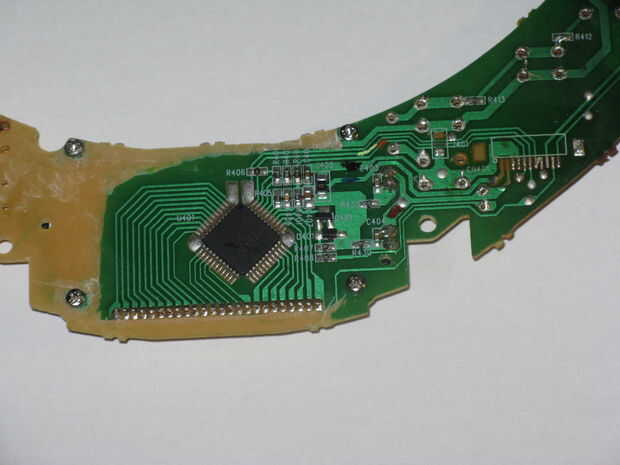

A continuación me marca los conductores quiero por código de color y retire todos los circuitos no deseados por los conductores que raspa con un cuchillo.

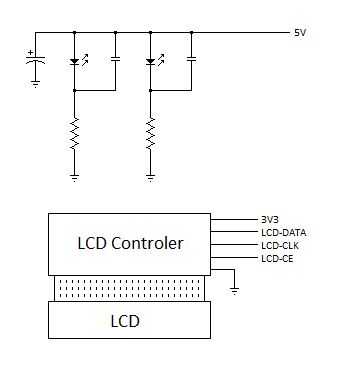

Blanco para la entrada de datos
Amarillo para el reloj
Azul para activar claro
Negro para tierra 0 voltios
Rojo para 5 voltios el LED backlight
Naranja para alimentación de 3.3 voltios IC
