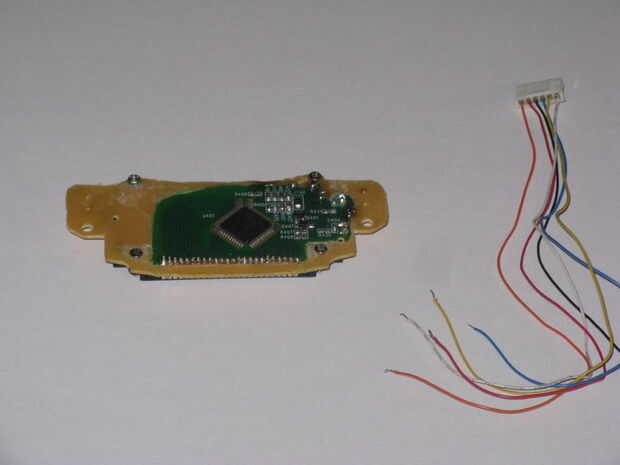

Paso 14: Agregar el arnés de cableado
Blanco para la entrada de datos
Amarillo para el reloj
Azul para activar claro
Negro para tierra 0 voltios
Rojo para 5 voltios el LED backlight
Naranja para alimentación de 3.3 voltios IC

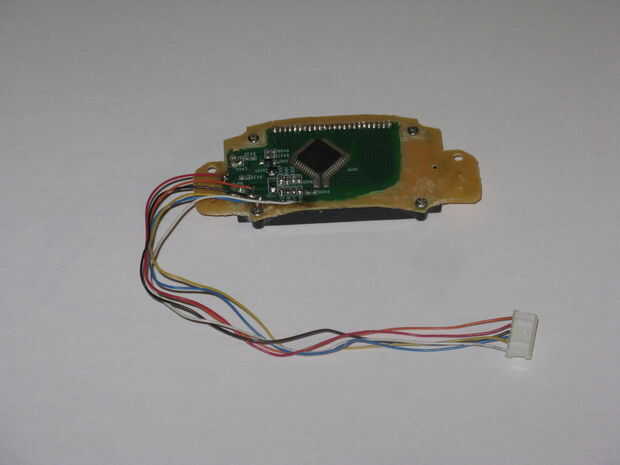

Me raspe limpia los extremos de los conductores y soldar el cable blanco con el conductor blanco y así sucesivamente hasta que todos los seis cables se sueldan a la placa de circuito.

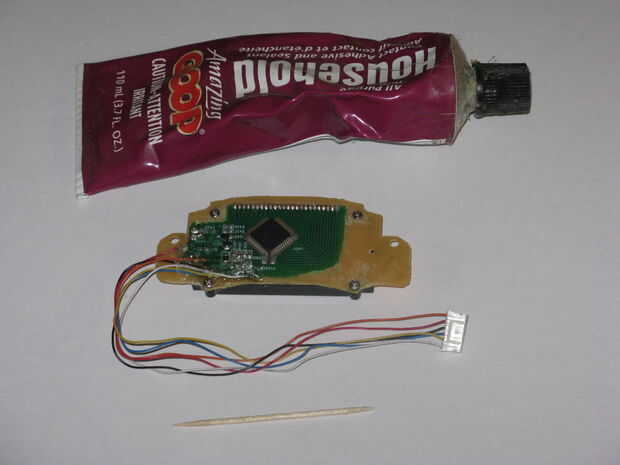

Aunque los cables se sueldan en su lugar con movimiento puede romper libres de la placa de circuito. Para evitar esto me pegue los cables con pegamento Goop y espere 24 horas antes de la prueba.
