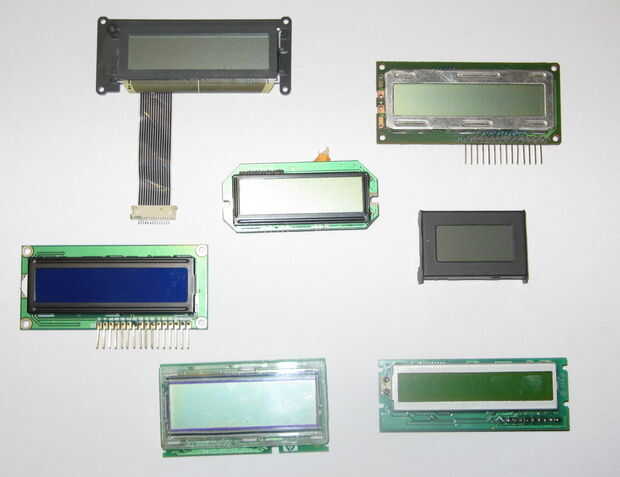

Paso 5: TN STN y FSTN módulos de pantalla de cristal líquido (LCD módulos)
10, 12, 14 y 16 pines
8 x 1, 8 x 2, 10 x 1, 10 x 4, 16 X 1, 16 X 2, 16 x 4, 20 x 2, 20 x 4, 24 x 2, 40 x 2 LCD
PIN SÍMBOLO FUNCIÓN
1 VSS tierra de 0 voltios
2 VDD + 3 o + 5 voltios de alimentación
Ajuste de contraste VO 3
4 RS Registro seleccione señal L = instrucción H = datos
5 R/W lectura/escritura seleccionar señal L = escribir H = leer
6 E señal de Enable
Bus de datos DB0 7
Bus de datos 8 DB1
Bus de datos de DB2 9
Bus de datos de 10 DB3
Bus de datos de 11 DB4
Bus de datos de 12 DB5
Bus de datos DB6 13
Bus de datos de 14 DB7
15 A / Vee retroiluminación ánodo + 4,2 voltios
16 K luz cátodo energía tierra
