Paso 1: Preparando
Utilizando la hoja de datos, pude determinar que pin era #1 y cómo fueron etiquetados.
El siguiente paso fue tomar un par de fotos de la pantalla LCD (frente y reverso) para volar hasta la ayuda en el seguimiento a los rastros en el PCB. La Junta era pequeña y las huellas eran pequeñas y juntas, así que era difícil de hacer un simple análisis visual de que rastros fueron donde. Tan fáciles de conseguir confised! Tomar fotos y soplo por lo que pude ver ellos 8.5 x 11 fueron una ayuda tremenda.

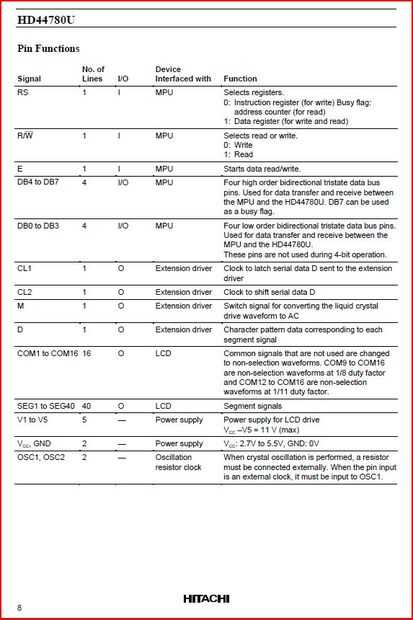

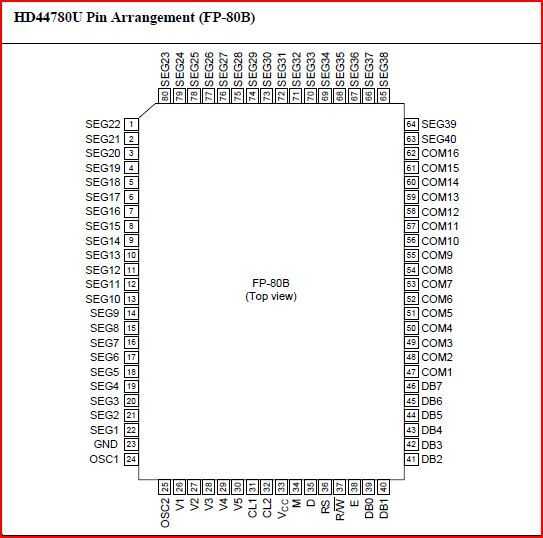

El siguiente paso fue salir de mi voltímetro digital y empezar a probarlo entre puntos para confirmar lo que yo pensaba que había encontrado al seguir las huellas. Con las fotos, siguió cada rastro de las patillas del conector al chip, o dondequiera que iban. Usé la 44780 hoja de datos para identificar a qué pins en el chip a que había trazado. Ya que yo no estaba pensando en abordar este chip por segmentos individuales, pensé podía ignorar los pernos SEG y COM y centrarse en la DB, RS, R/W, E, reloj y voltaje de pines.
Herramientas:
Cámara digital
Impresora
Voltímetro digital
Hoja de datos
Paciencia
