Paso 2: Análisis Visual

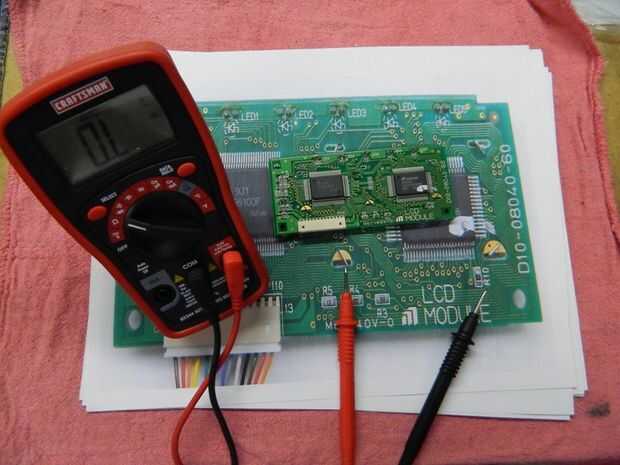

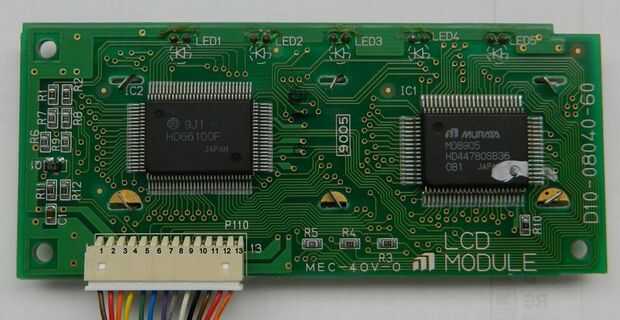

Pines 2-9 parecía más difícil de seguir, por lo que he trabajado mi manera en del Pin 13. PIN 13 fue remontado a Pin 46 en la viruta, que fue DB7. Pernos de 12, 11 y 10 remontan a pines 45, 44 y 43, respectivamente. Cosas buscaban buena ahora. Usando el medidor para probar continuidad, comprobar para ver si pines 6, 7, 8 y 9 correspondieron a los restantes pines DB, y lo hicieron. Ahora sé que entradas proporcionan a que pines de la pantalla. Ahora para conector pines 2-9.

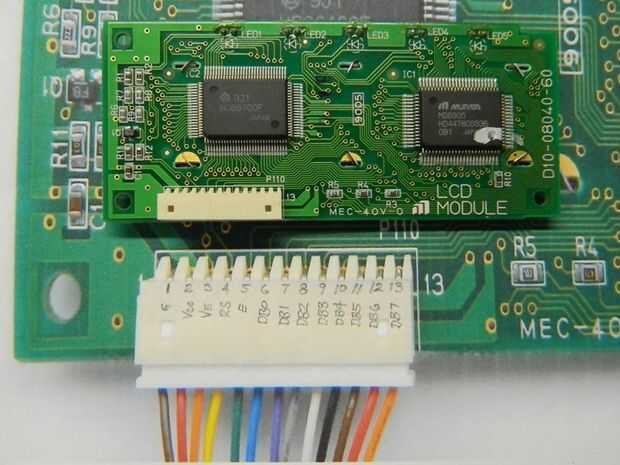

Pin 2 olía como sería poder, por lo que he comprobado entre el pin 2 en el conector y el pin 33 en el chip, y efectivamente, prueba verdadera. Ahora sólo probado colocando una sonda en un cable de conector y el otro en un pin necesario no identificado en el chip y fue capaz de averiguar el resto. He marcado cada conexión en mi impresión del tablero para una gerencia más fácil más adelante. Aquí está el recuento final:
Conector HD44780
1 G
2 Vcc
3 V5
4 RS
5 E
6 DB0
7 DB1
8 DB2
9 DB3
10 DB4
11 DB5
12 DB6
13 DB7
Esto deja un par de los pernos usados normalmente no utilizada, como RW y los que se utilizan para administrar el fondo. Pensé que la luz de fondo no se utilizó en la máquina de fax, así que no te preocupes hay. Ya que a menudo se realiza con el pin R/W cuando se utiliza este tipo de pantalla, quizás R/W ya estaba atado a la tierra para dar contraste de la pantalla máxima, y por eso no fue conectado a un pin del conector. Puesto que no tenía nada que perder, decidí probar cosas hasta un Arduino para probar con los pernos que tuve que engancha.
