Recuperación de un LCD de una máquina de fax (3 / 4 paso)

Paso 3: Conexión para la prueba

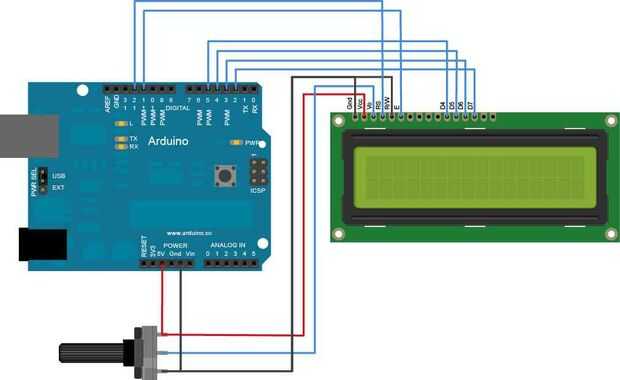

Ahora tiempo para probar.  Usé el dibujo de "Hello World" Arduino estándar y las conexiones muestran en el ejemplo utilizado para un tutorial de Arduino sobre el uso de la librería LiquidCrystal.  El diagrama de conexión anterior muestra como configurar esto para un LCD estándar, pero usaremos los pines identificados para esta placa de bicho raro.  Ignoran la conexión del RW, ya no está disponible para nosotros en el conector, probablemente se basa en la Junta ya.  De hecho, he encontrado que puede dejar de lado el pote de 10K también y solo atar el V5 (V0 en el dibujo anterior) directamente a tierra.  Ya que estamos utilizando la biblioteca de LCD 4 bits, no necesitaremos conectar los cables para DB0 - DB3, tal como se muestra en el diagrama.
