Recuperación de un NOKIA 3310 LCD y usarlo con Arduino (3 / 6 paso)

Paso 3: Análisis de funcionalidad intermedia

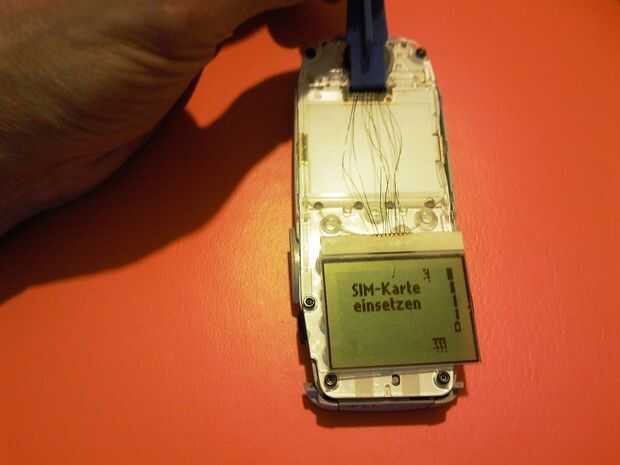

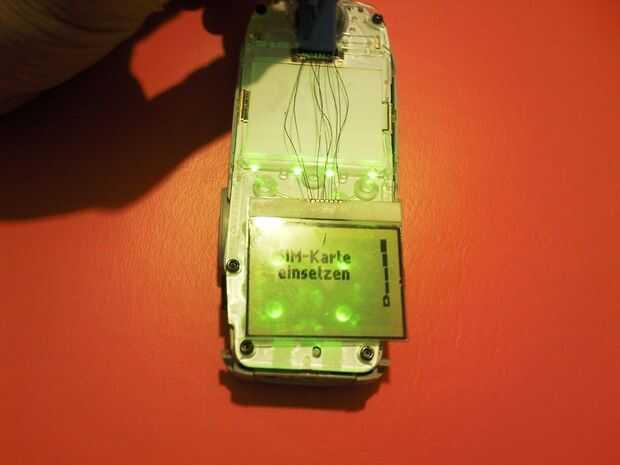

Para demostrar que el LCD es todavía funcional después de la soldadura de los cables y el epoxi pegado he soldado detrás la pantalla por cable a los pines del conector entre el LCD y la Junta. Para tener buenos contactos, este conector debe presionarse con alguna herramienta plástica a la Junta. La primera imagen se muestra lo que puede ocurrir si la conexión entre el tablero y la pantalla LCD no es buena.

Obras de so...it... podemos seguir más...
