Paso 2: Investigar la Junta de
Ahora es el momento para buscar en el tablero. ¿Son accesibles los pads de soldadura (pads de cobre poco) para el conector USB? Si son entonces eres en gran forma y usted será capaz a soldar los cables de puente del conector USB a los pads de soldadura en la Junta.
Si el cojín de la soldadura no está en contacto (no era que uno mío) necesita romper hacia fuera del multímetro para comenzar a sondear por el tablero. También, puede buscar en línea para cualquier información sobre las fichas en el tablero. Si tienes suerte, el rastro de la Junta es en la capa superior, entonces usted podría de desecho de la máscara de la soldadura y soldar un cable a la traza. Si eso no funciona, entonces el rastro está en una capa interna de la Junta y todo lo que pude hacer es tomar la punta de la sonda del medidor multi una pequeña sección de cobre. Luego empecé a sondear alrededor de la viruta principal en el tablero para ver si podía encontrar continuidad. Era afortunado que la almohadilla que falta era de + 5 voltios por lo que solo el mismo PIN en el chip pequeño. Conexión recta al chip no se aconseja porque ignora todo el acondicionamiento de voltaje y protección en el tablero pero en este caso, solo necesitamos que funcione durante unos minutos y estaba bien hacerlo.

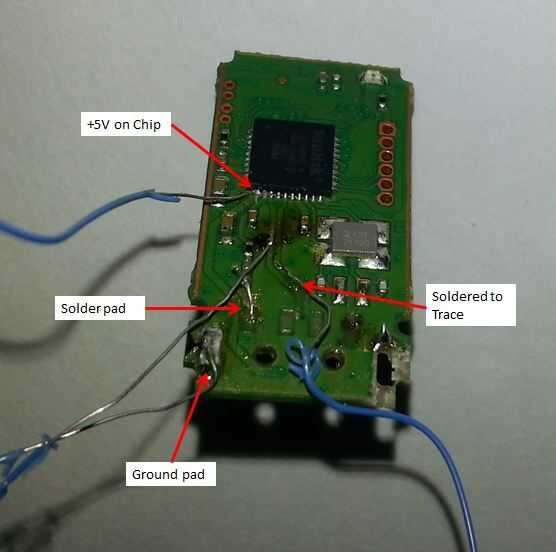

Al final que era capaz de la soldadura para una soldadura almohadilla, cojín de una tierra (punto de conexión para el USB), un rastro y uno de los pines en el Chip.
Así que ahora usted debe saber donde en el tablero va a soldar a. En mi caso fue que la 3 soldadura cojines y un solo perno en el chip.
