Paso 1: El circuito
Este circuito funciona por pulsación ciclo corto ciclo puntas de la alta tensión, a una batería de problema. Esto puede ayudar a sulfatación de desintegración y volver a estimular la química de la batería. Esta configuración está destinada a ser utilizado principalmente para plomo-Acido, niquel-cadmio y pilas de níquel-hidruro metálico.

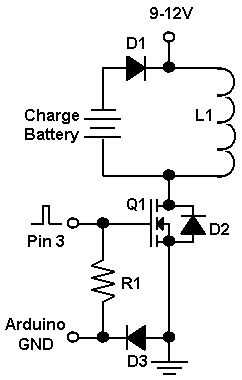

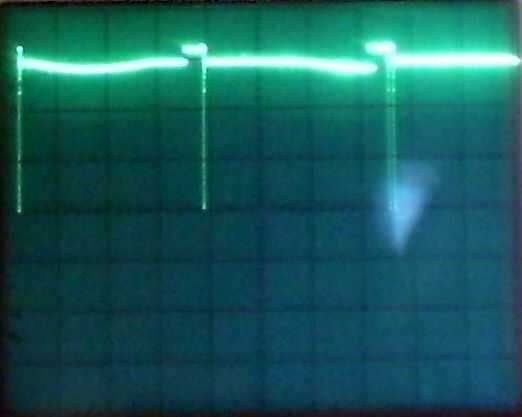

Las funciones de este circuito es un pulso de onda cuadrada generado por el Arduino se amplificaron con un MOSFET para cambiar un inductor (L1) encendido y apagado rápidamente. Cada vez el poder para el inductor (L1) se apaga el campo magnético que rodea la bobina colapsa que genera un pico de alto voltaje. Orientamos este punto en la batería de carga a través de D1 que permite corriente fluya en solamente una dirección. D2 es una medida de seguridad para ayudar a proteger el MOSFET se dañe por los picos de alto voltaje. D3 es un diodo de bloqueo para mantener la tensión de alimentación de acoplamiento con la fuente de Arduino. R1 es un pull-down resistor para mantener el MOSFET hasta que recibe un pulso positivo en la puerta.
Utilicé una fuente de alimentación de 12 VCC para alimentar el circuito de carga.
Lista de partes:
- Q1 = resistencia nominal por encima de la tensión de entrada y un par de amplificadores para estar seguro.
- D1, D2, D3 = 1N4007 rectificador de diodos
- R1 = 10K 1/2W
- L1 = experimento con una gran variedad de bobinas. Utilicé una bobina de núcleo de aire pequeño del alambre del imán ligero del calibrador que mide 15 ohmios.
