Red con LEDs

Primero de todos RIP Ingles: p

Hola chicos en este instructables voy para mostrarle cómo conectar leds a principal fuente (230v) y pocos proyectos usarlo. La esperanza de enfermos que lo disfruten.

Cada mal paso mostrarle diferentes proyectos y esos proyectos contiene uno común permite llamarlo circuito convertidor.

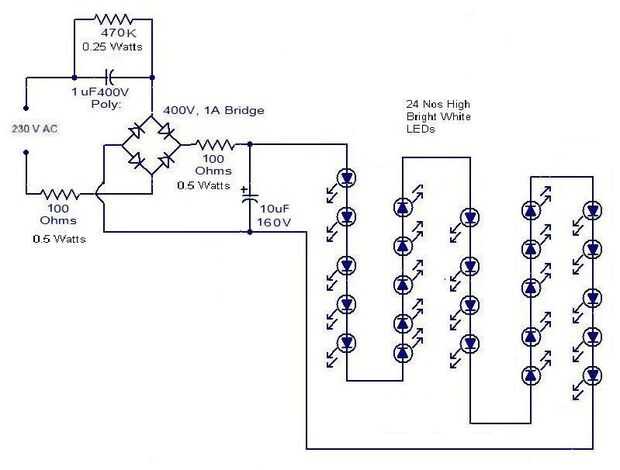

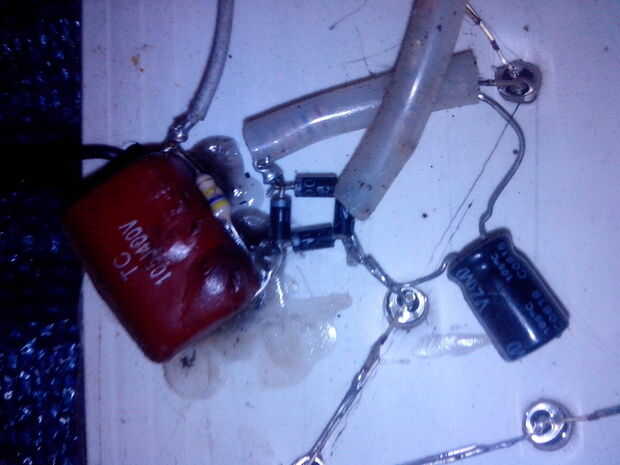

Circuito convertidor consta de:-

  • No. 1N4007 diodo -4
  • nos de 100 ohmios 0,5 w resistencia -2
  • resistencia de 470 ohms 25 vatios -1 no
  • 10 uf 160 v condensador electrolítico - 1 no
  • condensador de poliester de 1uF/400v de 105j-1 no
  • Super brillante led - 24 Nº

Nota: siempre tenga en cuenta que está jugando con alto voltaje que puede matarlo a usted, verifique la conexión antes de encender.

Etiquetas: LED, Red, Estrellas, Luces de Navidad, Cfl, Proyectos led
