Paso 2: La física

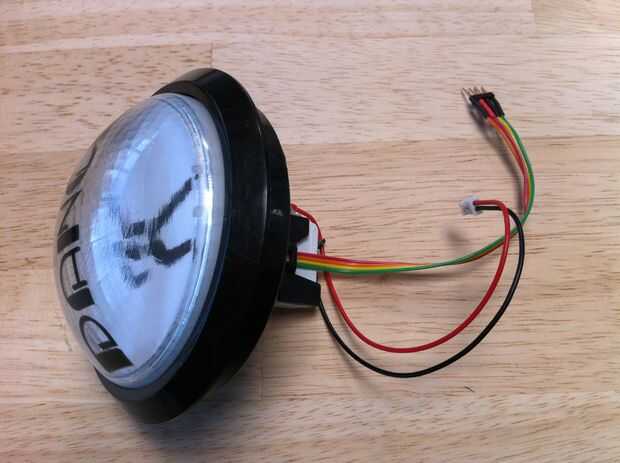

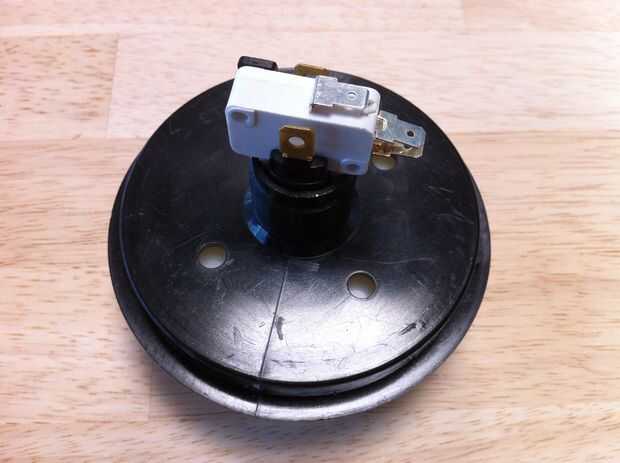

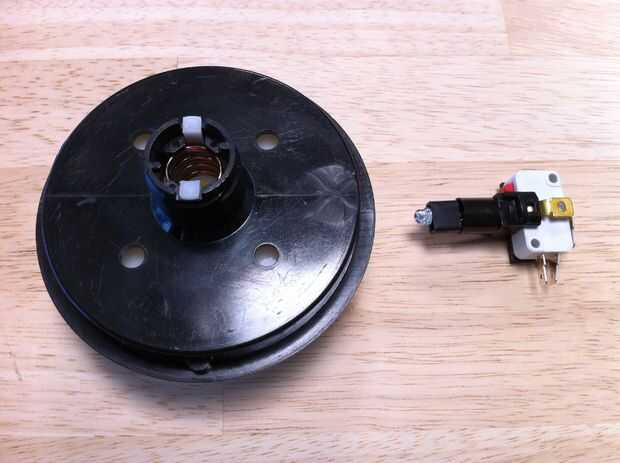

Me encanta botones. He estado presionando botones toda mi vida. Bailar es una gran salida de energía para mí, y quería un botón que comenzaría con una explosión. Estos botones grandes de Sparkfun son grandes y tienen una satisfacción haga clic cuando usted em tortazo. Incluyen un LED conectado a 12V que va cambiar y un interruptor eléctrico con normalmente abierto (NO) y Normally-Closed (NC). Reemplacé el stock LED con mi propio LED RGB con un enchufe, cheque las fotos para ver cómo. El plan es usar el LED como un mecanismo de retroalimentación. Inicialmente el color y secuencias de iluminación será capaces de mostrar cuando el botón está en modo de baile (con alguna vitalidad). Finalmente mi objetivo es integrar varios botones en www.isanyonedancing.com con algunas de las características más sociales, entonces la luz cuando otras personas están en modo de baile y tal vez le notifique cuando otros piensan que se debe bailar.

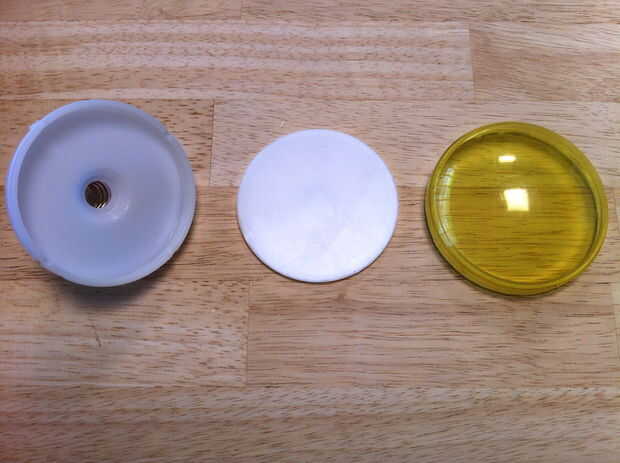

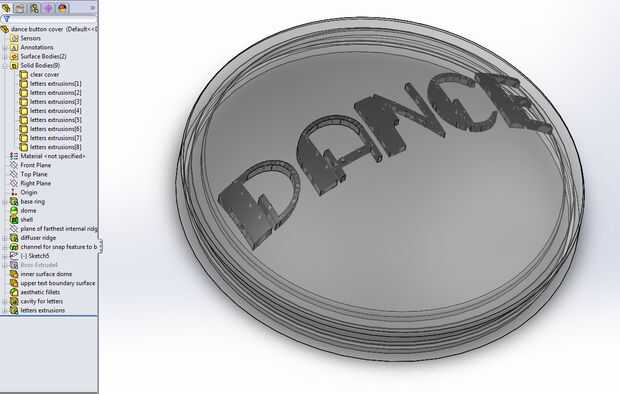

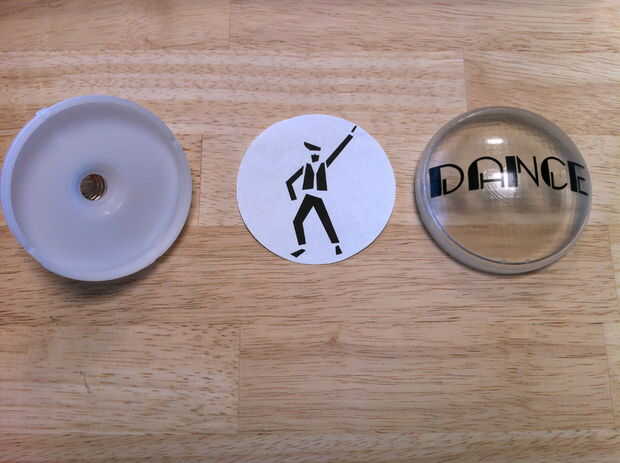

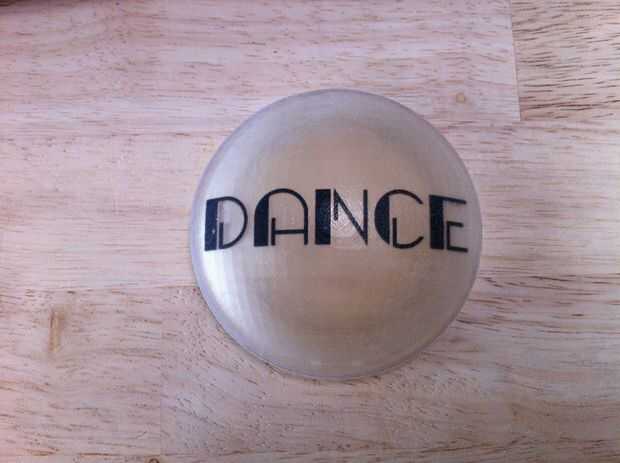

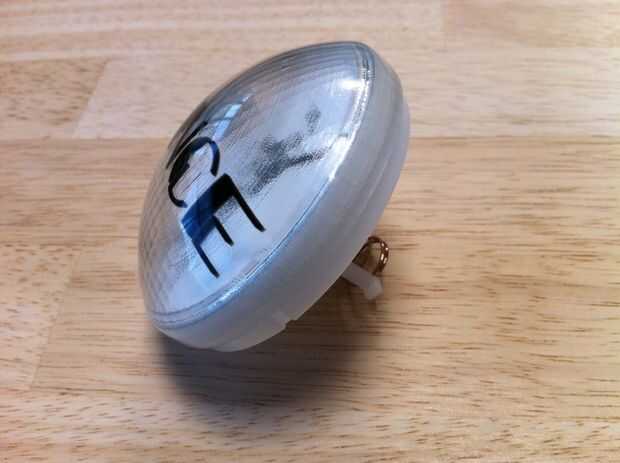

Mientras que el botón fue desmantelado, pensé que valía la pena añadir un pequeño toque extra. El Objet Connex 500 impresoras pueden imprimir materiales transparentes, así como imprimir con 2 materiales diferentes al mismo tiempo. Para probar esta funcionalidad, decidí reemplazar el botón amarillo domo con uno claro para trabajar mejor con mi LED RGB y me permiten imprimir en la cúpula de algún texto. También sustituye el difusor stock con un pedazo de papel con el baile de hombre.
Obtener las dimensiones rectas

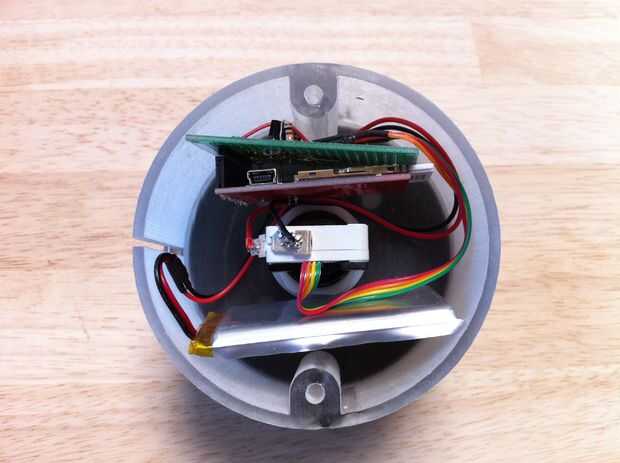

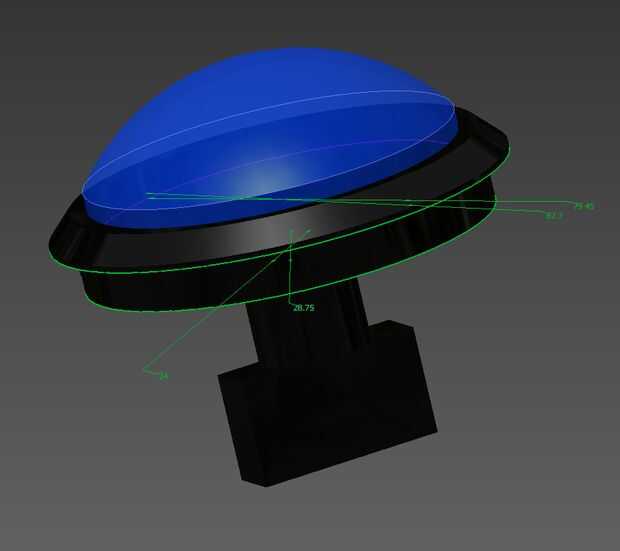

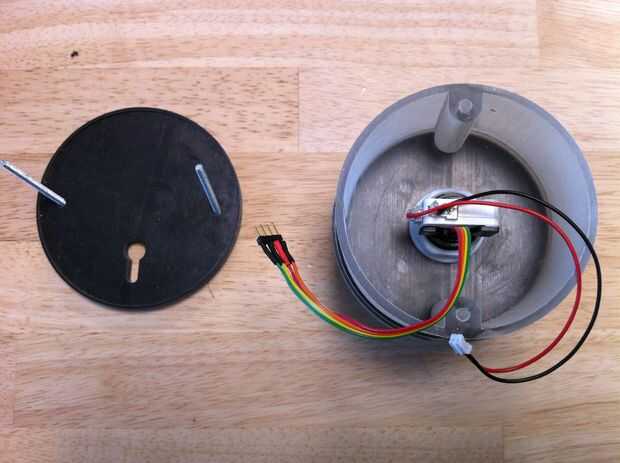

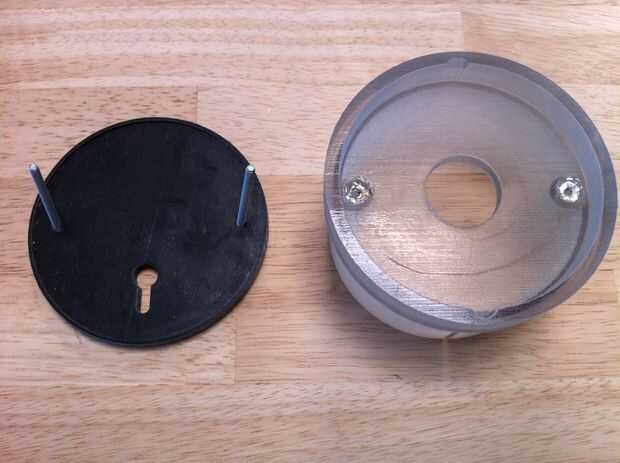

Ahora que todos los componentes eléctricos son elegidos, puse cosas en varias configuraciones (sólo en una mesa) para calcular la dotación de embalaje más pequeño, más conveniente que podía alcanzar. Luego CAD que todo por lo que se puede diseñar un 3D impreso caja alrededor de él. Diseñé en características a la caja para montaje fácil: primero se insertan las tuercas hexagonales en la parte superior, el botón se conecta luego con el anillo de montaje común, a continuación electrónica insertado y finalmente cerró con 8-32 tornillos de ferretería local.
Impresión 3D la forma
Hay una gran variedad de impresoras, cada una con sus propias ventajas y desventajas. Aquí es un Instructable con una buena endecha de la tierra en la impresión 3D. Elegir el uno para usted que es un equilibrio adecuado de resolución, materiales, accesibilidad y costo, luego buscar lo que es necesario aprenderlo. Hay un montón de Instructables buena sobre el uso de impresoras 3D. O envíanos tu archivo STL a una empresa de impresión 3D en línea como Shapeways.
Grasa de codo para acabado
Un buen poco de paciencia se necesita para hacer una pieza impresa realmente brillar o ser casi transparente. El Objet manual recomienda una progresión de 150, 300, 600, 1000, 1500 del papel de lija, terminando con un pulido compuesto y una herramienta giratoria de plástico. Utilicé 3M limpiador de plástico seguido por 3 M pulido y el Protector, cada uno con un disco pulido de fieltro de Dremel. He podido encontrar un excelente tutorial sobre exactamente cómo hacerlo, así que tal vez que más adelante voy a hacer un Instructable rápida delineando los matices y las trampas para evitar.
Todo lo físico debe hacerse para el botón (eléctrico y mecánico) se realiza, tiempo para hacer el botón más que un montón de plástico y metal con algo de magia programación.
