Paso 3: Conexiones

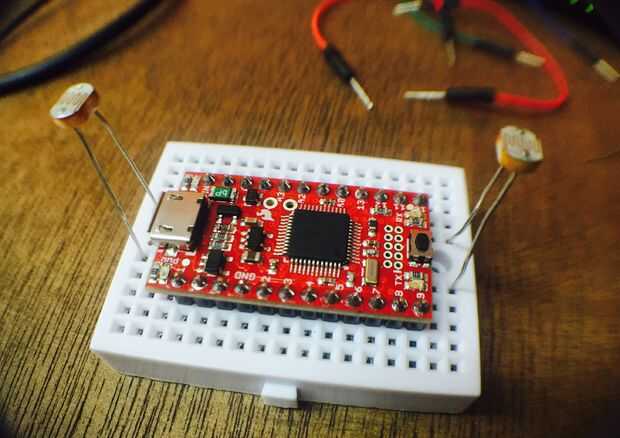

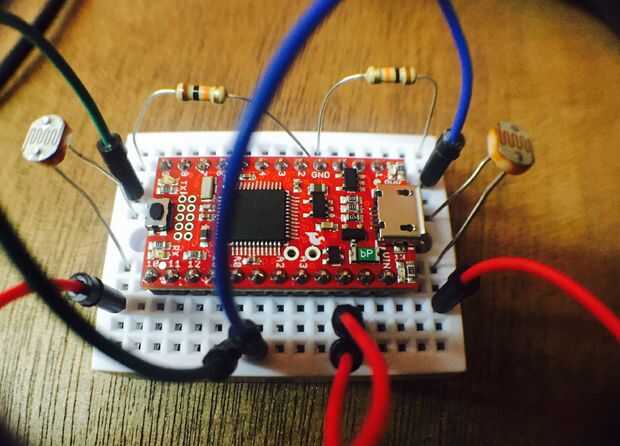

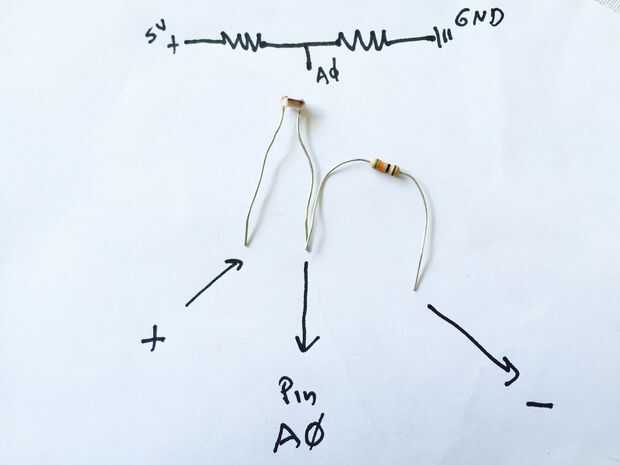

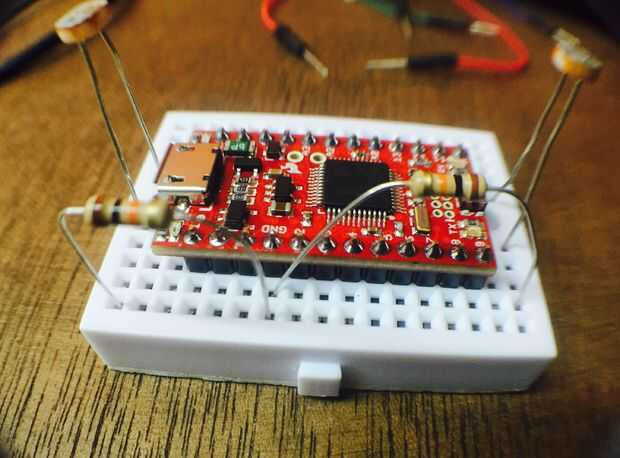

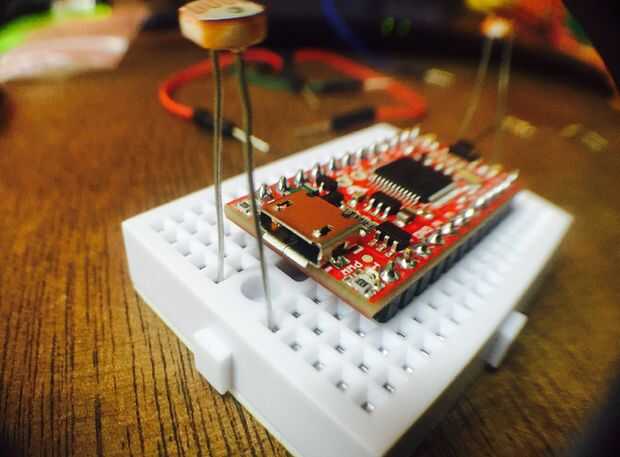

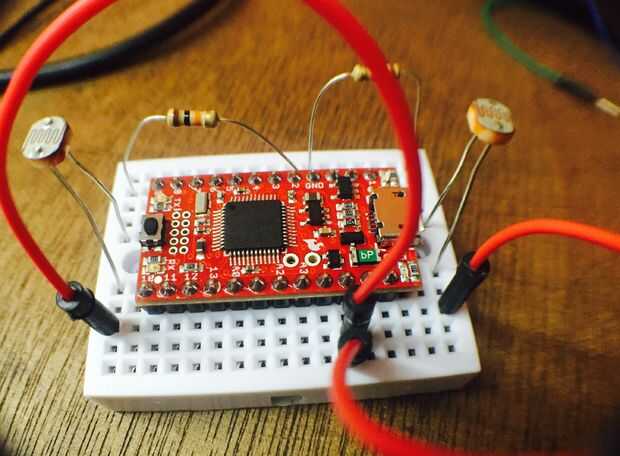

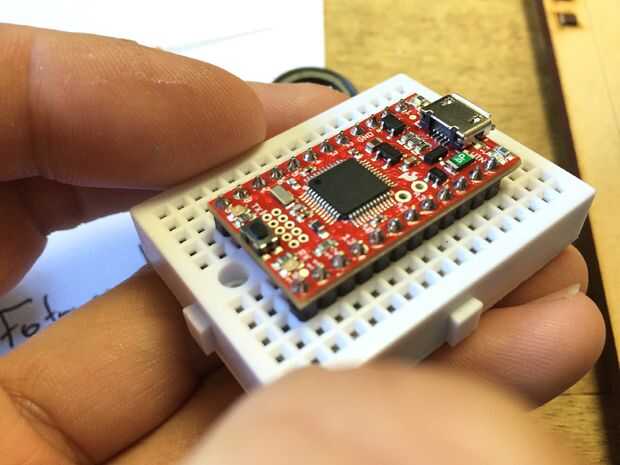

Los fotoresistores se conecta haciendo un divisor de voltaje. Como se muestra en la foto, se conecta el foto resistor de forma un lado va directo a el "VCC" de en SAMD21, y la otra va una de una de resistencia 10k Ohmn, y también a la entrada analógica "A0" (A1 y para el otro fotoresitor). En la foto se ve con cable verde y azul. La resistencia a su vez está conectada a "tierra". Sensor para de las Naciones Unidas de tener a cada lado, conectamos los fotoresistores como se muestra en la foto.

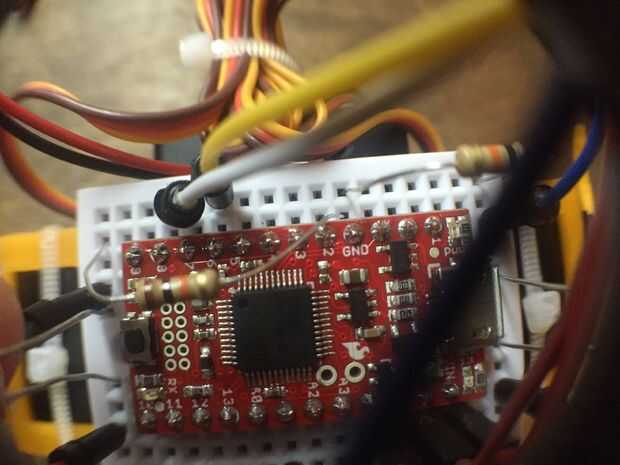

Los servo motores, el cable café se conecta una "tierra", y el rojo un "Vin". El cable de señal lo conectamos a los pines 6 y 8, como se muestra en la foto (los cables blanco y amarillo para servo izquierdo y derecho)

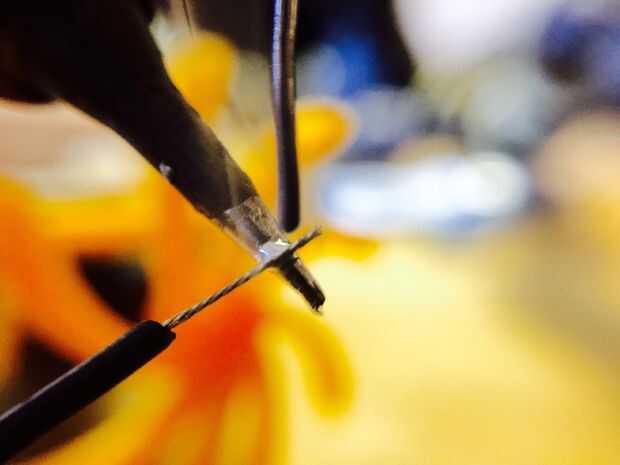

Para la caja con baterías, le agregamos un poco de soldadura a las puntas, el cable rojo lo conectamos a el de y el SAMD21 de "Vin" en negro "GND"

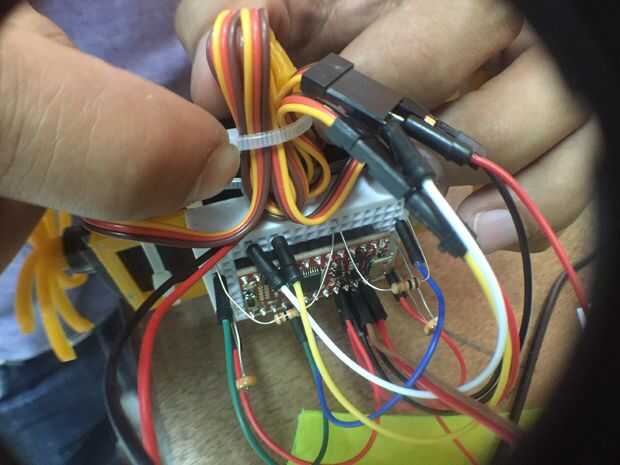

Los cables de los servos motores, largos de como hijo, los amarramos con una gaza de plástico.
