Red tensión relé Test Jig (1 / 5 paso)

Paso 1: Lista de materiales

En este ejemplo que he utilizado en este proyecto está utilizando un ESP8266-01 para controlar el relé. Caso se hace para una placa de prototipos los 5x7cm, así se puede ajustar según sea necesario.

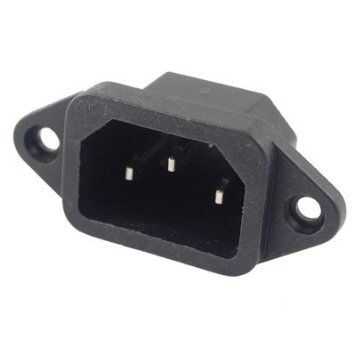

• 1 x IEC320 C14 Panel montaje enchufe

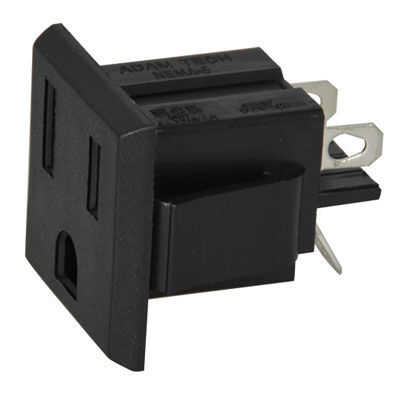

• 1 x complemento de NEMA-5-1 receptáculo de montaje (recorte de Panel: 1 "x 1,1")

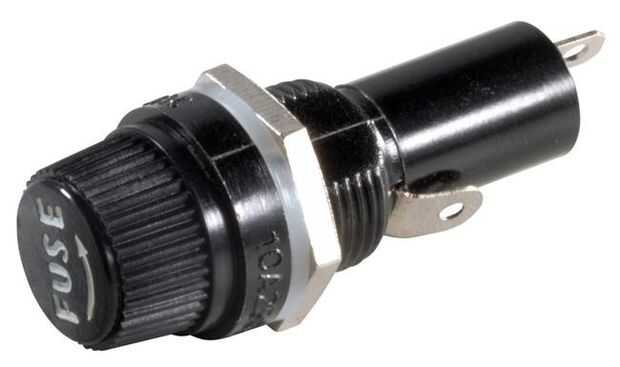

• 1 x Panel montaje en portafusibles
• 1 x 5A, fusible de cristal de 6 x 30mm

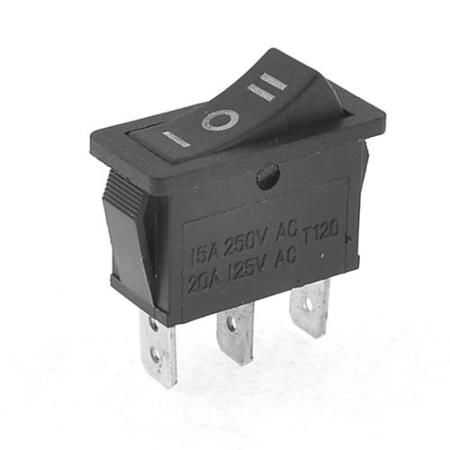

• 1 x On/Off/On 20A/125VAC ajustar interruptor SPDT de Monte (Panel de corte: 25,5 mm x 10.2 mm)

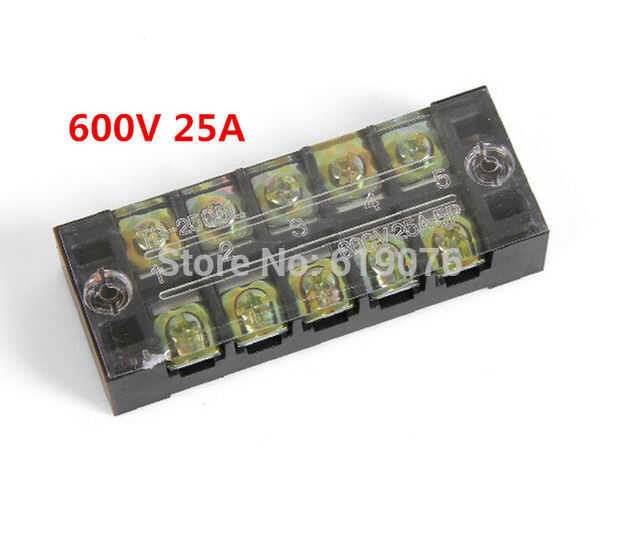

• Bloque Terminal de la posición de 1 x 5
• 1 x 5V Relay Board *
• 1 x USB cargador (AC a DC 5V fuente alimentación conmutada) *

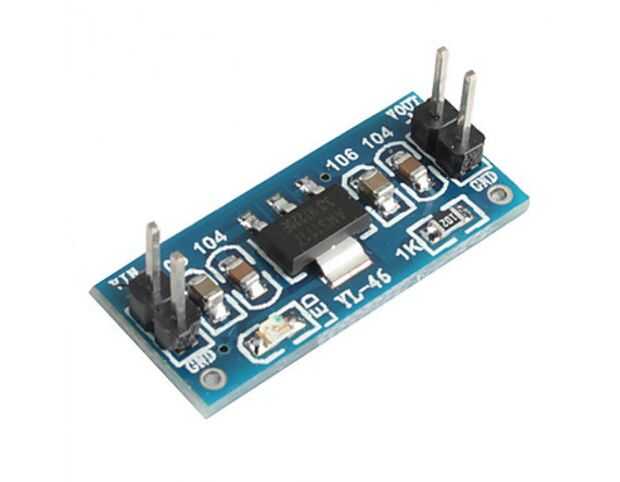

• 1 x 5V a 3.3V regulador módulo *

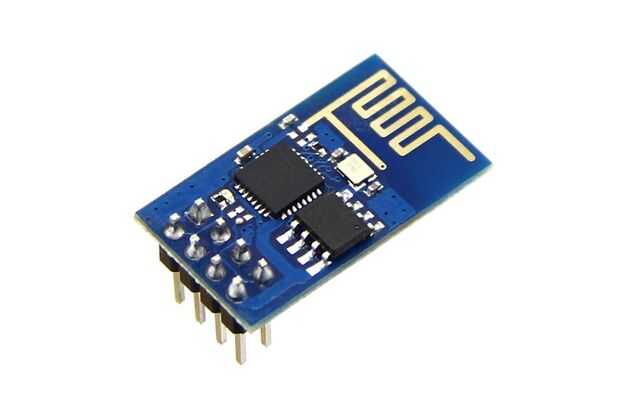

• 1 x 01 ESP ESP8266
• 1 x pines macho y hembra
• 1 x IEC320 C13 cable de alimentación NEMA5 - 15P
• M3 Soportes de tuercas, tornillos, Nylon
• Corriente nominal de alambre

* Estas son lo que he utilizado en este proyecto ya que es lo que yo tenía por ahí. Si tienes un CA a la C.C. 3.3V interruptor de modo de alimentación y un 3.3V relé del tablero le no necesita 5V a 3.3V módulo regulador.

Herramientas

• Soldadura de hierro
• Destornillador
• Impresora 3D
• Peladores de alambre
