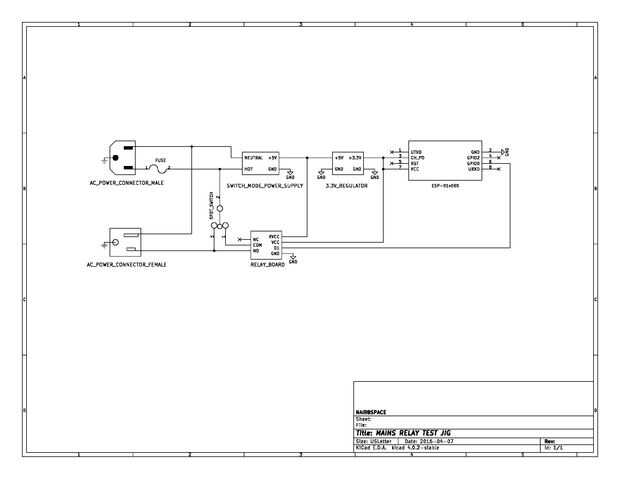

Paso 3: Esquema y cableado hasta
Circuito es bastante simple. Tensión de red proviene el enchufe C14 Panel Mount, un fusible, y al SPDT switch (alta tensión) y cambiar la fuente de alimentación conmutada (baja tensión).
Alto voltaje
El interruptor SPDT puede ya sea para ir a la común en el relé totalmente, o directamente en el receptáculo hembra NEMA-5-1 que puentea el relé. El relé en mi setup es cableado como normalmente abierto para eso si el selector está en ti, el microcontrolador tendrá que activar el relé para el receptáculo hembra de alimentación.
Baja tensión
La fuente alimentación conmutada pasos abajo de la tensión de + 5VDC que alimenta la bobina del relé y además es caminó abajo a + 3.3V vía regulador lineal para alimentar el ESP8266. El pin digital en el ESP8266 se conecta al pin de disparo en el módulo de relé.
Cableado hasta
Usé un bloque de terminales para realizar la tensión de red cableado un poco más fácil y más flexible en caso de que quería cambiar la configuración. El caso acepta una placa de prototipado de 5x7cm y se monta utilizando separadores M3. Dependiendo del tamaño de la fuente alimentación conmutada puede que necesite hacer algunos ajustes en cómo usted pone hacia fuera en el tablero. Usé los encabezados en el tablero para que las partes no se fijen permanentemente en caso de necesite cambiar nada. Foto principal de referencia para la instalación de cableado.
