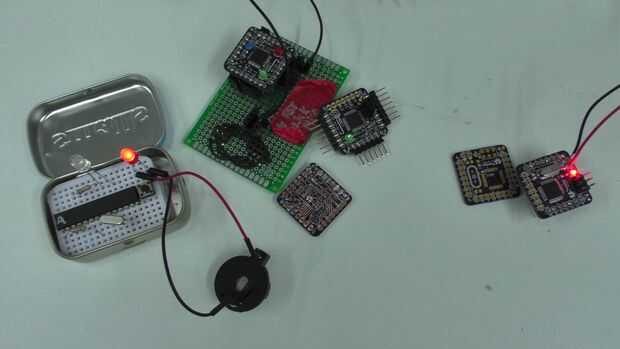

RedBitOne - pequeña pero de gran alcance

Una ruptura pequeña atmega328p-au con todo el poder de la ONU Arduino(TM), verlo conduciendo su próximo proyecto de micro!

Visita el Blog y participar en una encuesta sobre un AVRisp$ 10!

OPEN SOURCE---todos los archivos están en El GITHUB

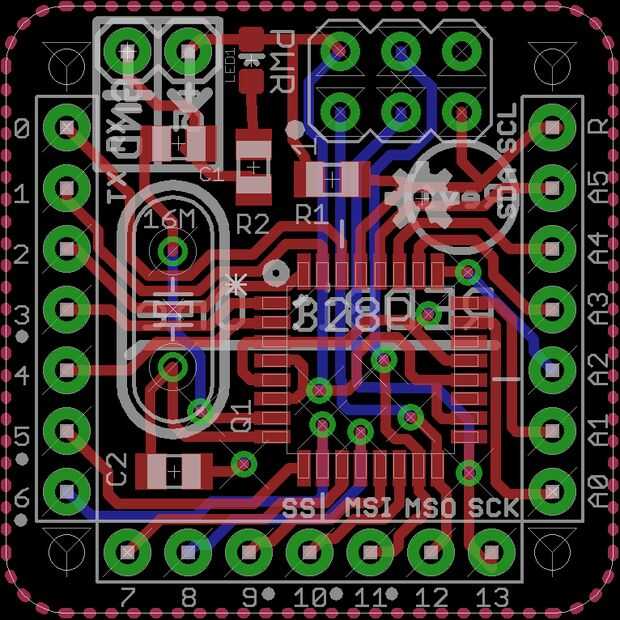

no dude en utilizar el esquema! su bastante básico pero es diseñado para ser hecho en un tablero pequeño y el kit contiene el tablero y las piezas todo en un paquete!

Disponible como un kit o completamente montado en Mi tienda de Tindie con todas las especificaciones y capacidades de la lista. Esto va a servir como instrucciones de montaje e instrucciones de programación tanto para el Kit de continúan con la Asamblea en las páginas siguientes para un pre ensamblada modelo vaya directamente a la "Programación"

De "https://www.tindie.com/products/LukeJA/redbit-one/..."

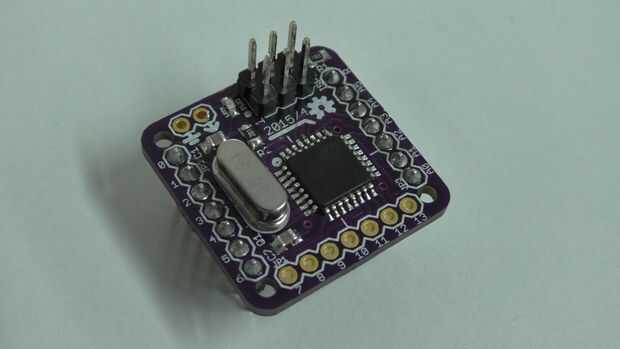

Diseñado para exprimir a los más pequeños de Proyectos donde el espacio es clave, pero tan potente como un UNO Arduino(TM) en el mismo chip. En el corazón su un tablero de arranque Atmega328p-AU con 0,1" espaciamiento, la más básica de apoyo circuitos y un puerto de isp para la programación. Esto le permite ser hackeable y adaptarse, poder con cualquier voltaje de 2.7-5.5V. (probablemente) sobrevivirá y seguir! cambiar el fusible bits! meterse con el reloj! luego cosas en una caja pequeña y ver que conducir su pequeño robot!

Por qué ISP

¿Así que programa esta necesidad y ISP programador sino - ISP libre para arriba un montón de posibilidades y es mucho más confiable y más rápido que habla sobre la serie mediante un conversor (como UNO) y ambas requieren de un programador hablar con un ordenador!? por qué perder el tiempo con la serie! tomando dos de sus pernos, valiosos puertos Uart y espacio gestor de arranque... UGH. He probado un bootloader USB (por ejemplo, de Adafruit baratija Pro) pero que también toma 2 pins! y el gestor de arranque toma edades para carga, con ISP sobre y programas apagado! al igual - sin esperas.

Programadores de ISP solía ser caro, pero ahora hay tan fáciles de conseguir y más útiles que un adaptador serial ftdi. Recomiendo el USB pequeño ISP, FAbisp ambos utilizan los mismos controladores, orUSBasp

Y hey! Si no tienes de uno sólo envíame tu código un info en INO o hexagonal y mal pone en allí para ya!

Lo que tienes

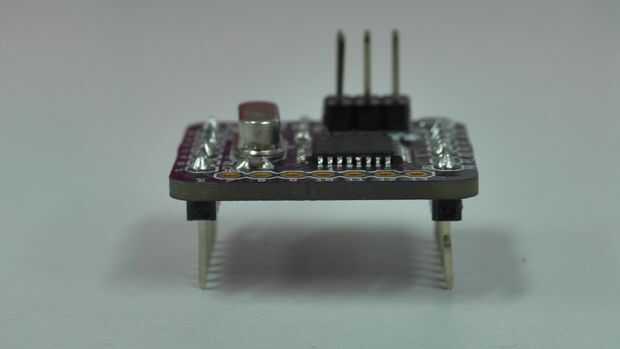

1" por 1" (encajará en protoboard si 2 filas opuestas están pobladas) y voluntad de encajar en un perfboard

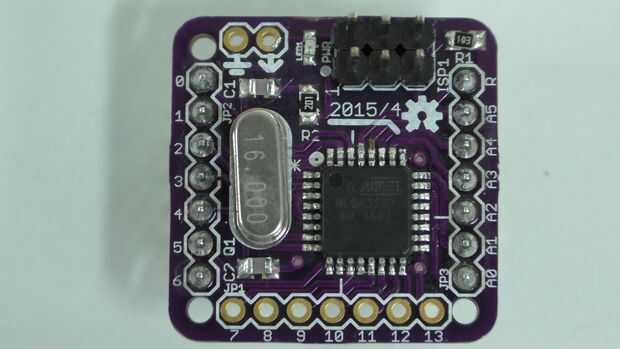

El Atmega328P-au

Una configuración de cristal de 16 MHZ

resistencia de pull-up reset

Construido en el LED de encendido en su elección de color

muchos ' jefes O

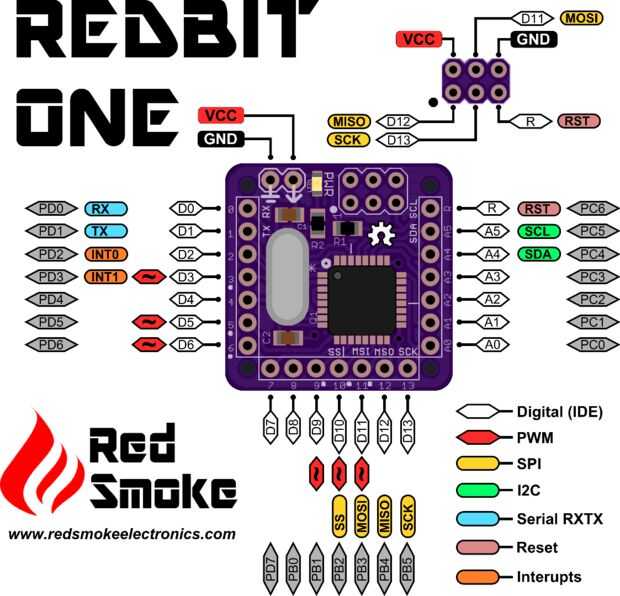

Todos los pernos necesarios son explotados para su proyecto, incluyendo reajuste - la nueva Junta Directiva tiene una serigrafía actualizado con funciones de pines etiquetadas como (fotos son de tablero ligeramente mayor)

Especificaciones

Procesador-Atmega328P-AU

Reloj 16MHZ

Fusible Bits igual que UNO

Voltaje-5.5 a 2.7 (REG no. y lo que quiere)

Actual > 15MA

¿Quieres algo más? Envíeme un correo electrónico para consultas

Viene como un kit con la configuración del chip para correr a 16MHZ y probada funcionando BLINK pin 13 sino 0,8 mm TQFP puede ser un dolor, por lo que se reunirán con la mano si ha requerido. Las piezas son 0805 y el LED es 0603, el cristal es a través del orificio para facilitar la soldadura a mano. Otra vez si quieres software pre-cargado en lugar de abrir y cerrar sólo me tiro una llamada.

Envío - los pedidos realizados antes de 12 AM GMT enviaremos antes de 7:30 GMT de ese día todos los días de negocios. Las piezas vienen en pequeños sobres Jiffy acolchado con plástico de burbuja adicional - dentro de una bolsa antiestática con referencia rápida montar instrucciones así como una lista de comprobación de serie y número. Instrucciones de montaje completo pronto estará arriba en instructables.com pero debe ser enchufe y juego que por ahora solo da una llamada si usted necesita ayuda. A programa enchufe en ISP y uso > subir programador usando el IDE de Arduino después de haber seleccionado tu programador

Finalmente permanecer publicada por Redbit One Pro y la RedISP - una actualización con un ISP y un minúsculo AVRisp

Comprobar hacia fuera la Geek de la costumbre y su tablero "1 pulgada cuadrada", similar pero en lugar de otro utiliza ftdi.

¡ Gracias por me check out!
