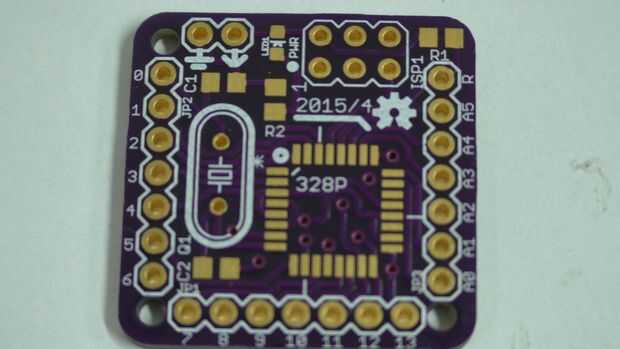

Paso 3: Los condensadores, resistencias, led y cristal
Yo recomendaría para soldar las piezas en el orden arriba a partir de la 0805 resistores y condensadores y led (0605). Los resistores y capacitores no tienen ninguna polaridad tan wack en todas formas. Primera lata una almohadilla de cada parte de cada soldadura idealmente la almohadilla en el lado que usa la plancha tan reflujo será más fácil. Use pinzas para recoger cada parte y colocarlos en sus almohadillas y reflujo después de agregar el flujo de la soldadura - esto va virar las piezas en su lugar. Finalmente soldar el otro lado de la parte y hey presto

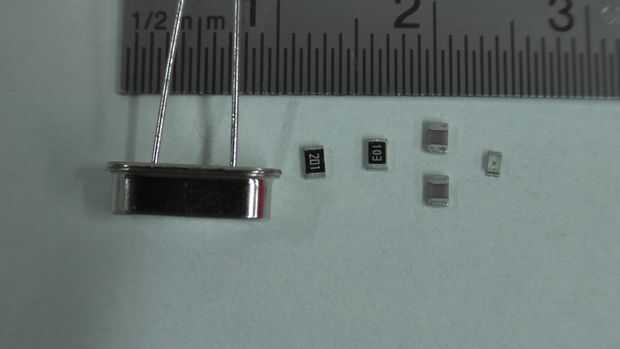

C1 y C2 son idénticos y se muestra en la hoja de inserción (pequeño paquete mas marrones sin marca)
R2 está marcado 201 y es de 200 ohmios para el LED
R1 (movido para permitir nuevos modelos de orificio de montaje) es 103 y 10 K ohmios para reset pullup
Es de cristal de 16MHZ
LED está bien, un led y el más pequeño - positivo va al borde de la Junta
El LED como su 0603 puede ser bastante incómodo y ha demostrado una polaridad en la hoja que viene con el REDbit. Su también super fácil perder.
Aquí está un video que explica bien por itsInOurKernel
El cristal no tiene polarty y es a través del orificio - mal asume que usted puede soldar si se está intentando un tqfp
Agregar encabezados para isp y pernos como sea necesario.
