Paso 10:7. Audio cableado Amp.
En este paso vamos a soldar los cables que necesitamos para el amplificador de Audio.

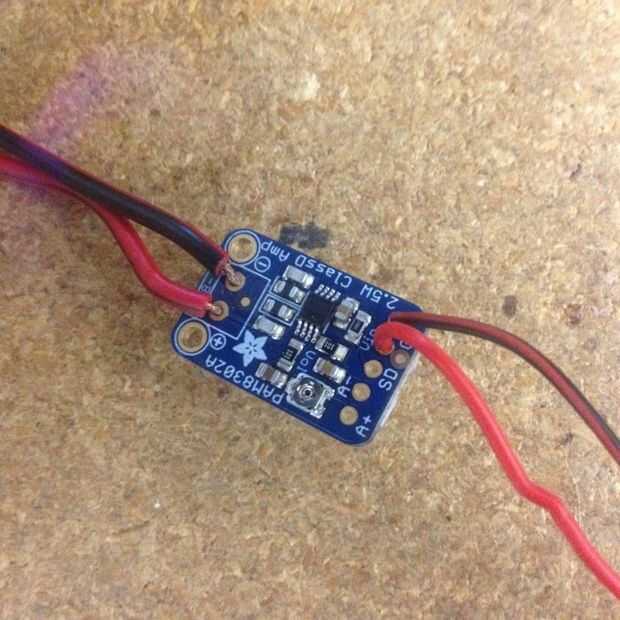

1. Suelde un cable negro con el "-" terminal en la Junta Directiva de la amp con sólo 2 puntos en un extremo de la soldadura.
2. Suelde un cable rojo al terminal "+" en la Junta Directiva de la amp junto al "-" usted apenas soldadas de alambre.
3. Suelde un cable negro con el terminal en el extremo opuesto de la placa de tierra.
4. Suelde un cable rojo al terminal marcado 2-5VDC junto a la tierra que sólo soldados.
5. soldadura el "+" y "-" los cables de tu cable auricular de 3.5m m a los dos terminales marcados "En +" y "En-".

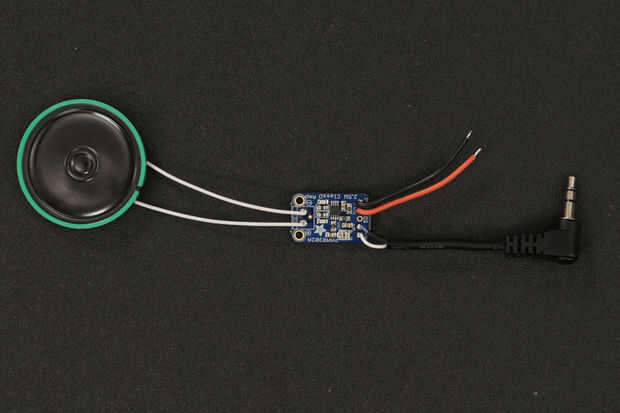

Su cableado debería verse algo como la imagen primera.
