Reductor de polvo de gatos (3 / 5 paso)

Paso 3: Las conexiones

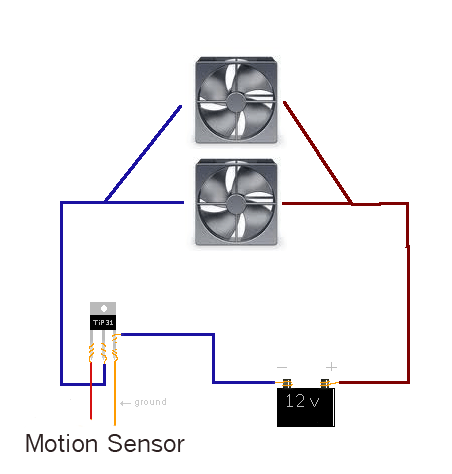

yo estaba teniendo problemas para encontrar la manera correcta de activar mis fans, después de haber probado varias cosas sin éxito. Afortunadamente me ha pasado en la caja de luz de LED de motadacruz música. Su método de activación de LEDs via sonido entrada fácilmente traducido para accionar los ventiladores vía el pequeño voltaje enviado al LED por mi sensor de movimiento. He modificado su esquema aquí - que es bastante claro.

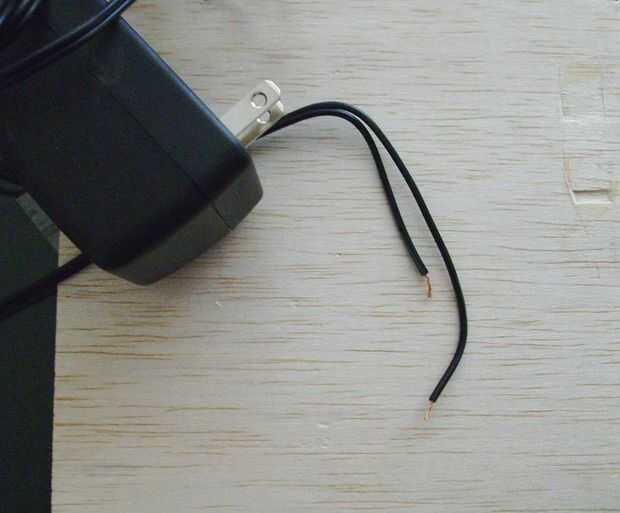

Tendrá que introduzca el extremo de la verruga de la pared para que pueda llegar al desnudo Alambres - por favor, asegúrese de que no está enchufada al hacerlo. Rebanada por la mitad para separar los dos cables entonces tira un poco del aislamiento de cada uno, tendrás suficiente soldadura- o conexión tuercas para alambre. Desde el principio me dijo que si se cortan los cables de diferentes longitudes, tienes menos posibilidades que accidentalmente toque y un cortocircuito. Usted necesitará utilizar el multímetro para buscar los cables positivos y negativos. Conecte el cable positivo a los dos cables rojos de los ventiladores de tu CPU, coloque el negativo en el conector de tierra del TIP31. (Para el que comprar en Radio Shack, el esquema de arriba es exacto cuando se mira en la parte delantera del transistor)

Conectar los cables que sueldan en el sensor de movimiento para los conductores a ambos lados del TIP31, conecte los cables negro (masa) de los ventiladores a la iniciativa del centro del TIP31. En este punto, debería tener un circuito de trabajo, mejor que probarlo ahora. Para algunos sensores de movimiento, la he utilizado que se incluye, toma algunos minutos para que el sensor para 'calentar' y ser funcional así que usted puede pensar que no funciona cuando sólo tiene un poco de un plomo. Si su sensor tiene un interruptor como el mío, puede convertirlo en "on" para la fase de prueba. Una vez que los adeptos soplando es hora de poner todo en una caja.
