Redux de coche R/C LEGO® (10 / 12 paso)

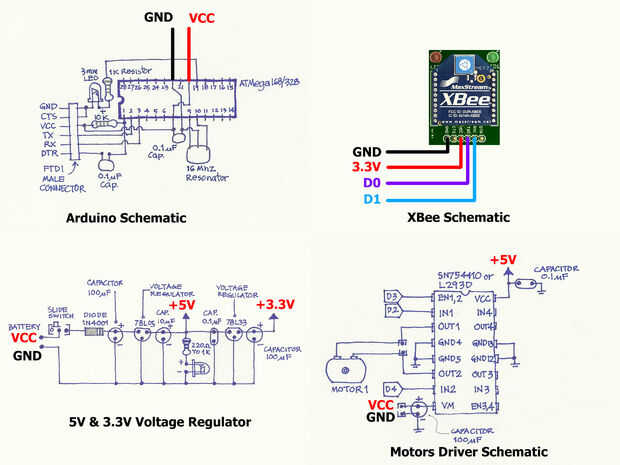

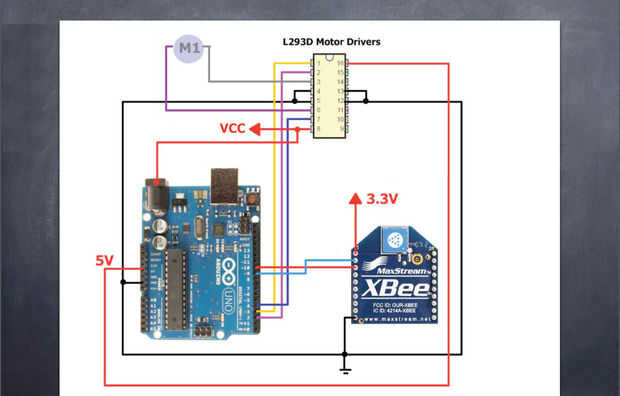

Paso 10: Arduino, conductor del Motor y módulo inalámbrico (XBee)

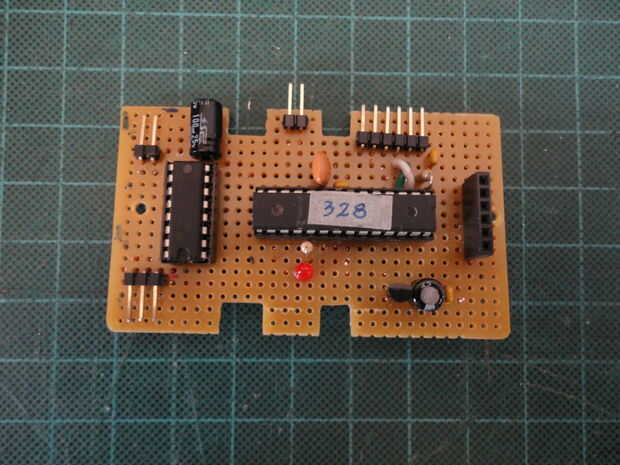

Este paso es similar al paso 8 de R/C coche de Lego: Arduino, Control Motor y XBee. Necesitaba modificar el PCB por agregado 1 x 2 plates(#3023) de Lego a la PCB (como se muestra abajo).

Los siguientes son el show de fotos montaje de piezas:

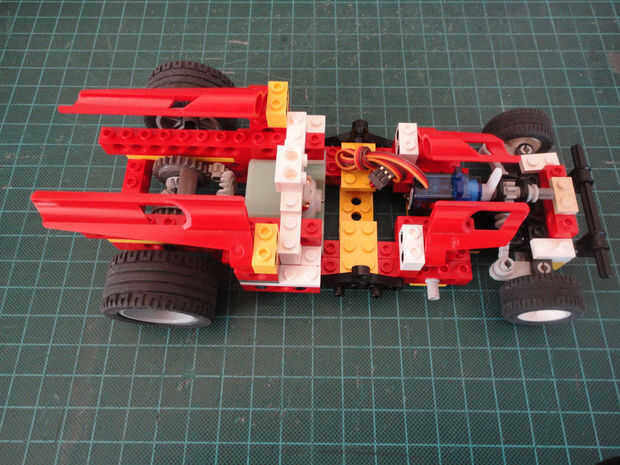

Foto 5 Retire el montado carenados de Panel núms. 7 y 8 de ambos lados antes de instalar al controlador Arduino y Motor de PCB.

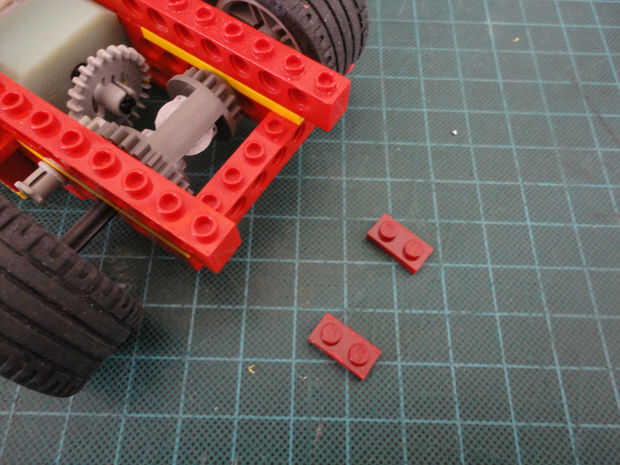

Foto 6 Preparar dos 1 x placa 2 (#3023) (elegí las placas viejas o raramente usadas).

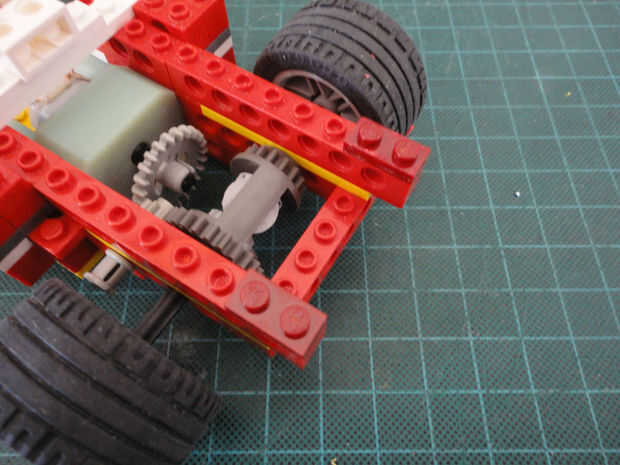

Foto 7 Poner las placas de 1 x 2 en la final de 1 x 8 ladrillos en ambos lados.

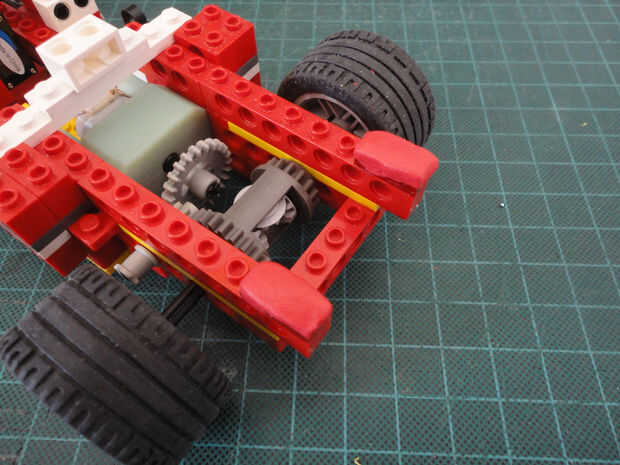

Foto 8 Preparar Sugru y añadir encima de ambas placas de 1 x 2.

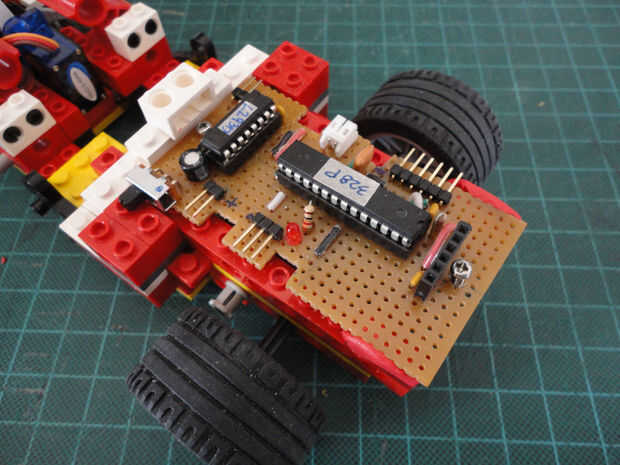

Foto 9 Coloque el Arduino y el controlador motor PCB encima Sugru. Espere 24 horas permiten Sugru secar.

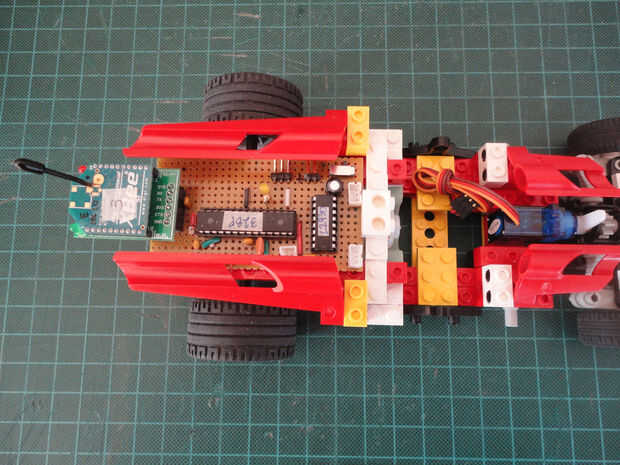

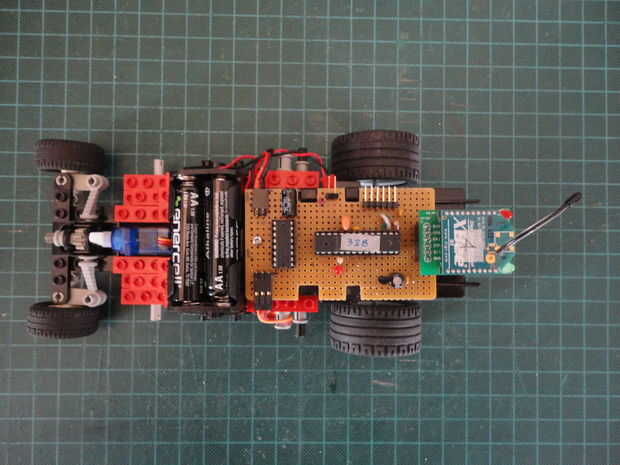

Foto 10,11 Completado!

Vea el paso
