Paso 1: 3D impreso caja del Motor
No estaba muy feliz y estaba cansado de usar motor hackeado y vivienda motor de coche de juguete o coche R/C del juguete, porque cada vez que quiero construir un diseño diferentes coches de Lego. Mayoría de las veces el nuevo diseño de coche de Lego que planeo hacer no fue capaz de usar la anterior hackeado caja motor y motor.
Ahora que he creado mi propio 3D impreso caja del motor. Mi caja del motor de encargo del coche LEGO® puede ser utilizado una y otra vez, y no tengo que comprar coche R/C del juguete para hackear para el motor de la vivienda de él y mod para encajar con mi nuevo diseño de coche de Lego ya.
Esta carcasa 3D fue diseñado para tener postes de madera (4 x 6 pernos prisioneros) compatibles con el sistema modular de LEGO®.

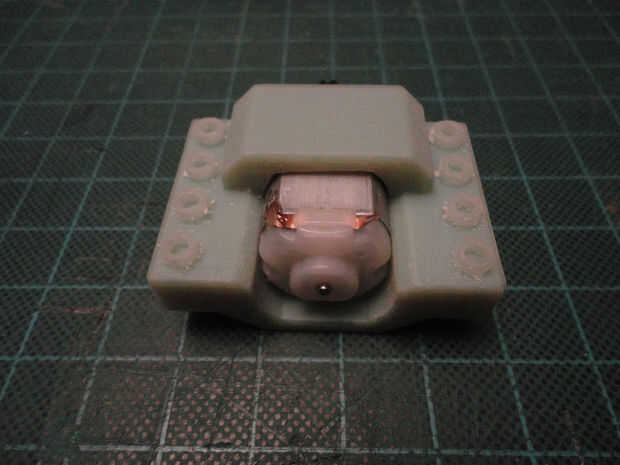

carcasa del motor impreso cabe la mayor parte del engranaje de la C.C. motores (130-tamaño), estándar del juguete motores de DC, con el tamaño aproximado de 15x20x25mm (altura x anchura x longitud) con 2mm de diámetro de eje.

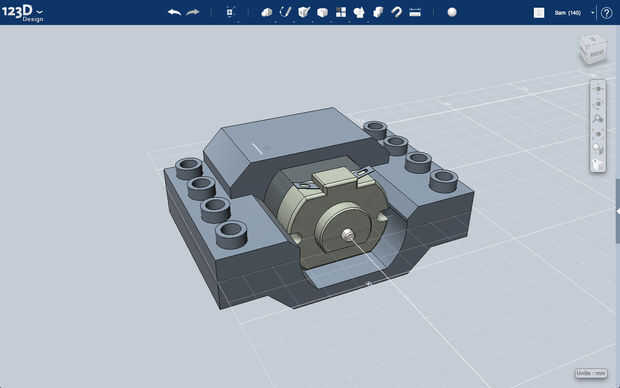

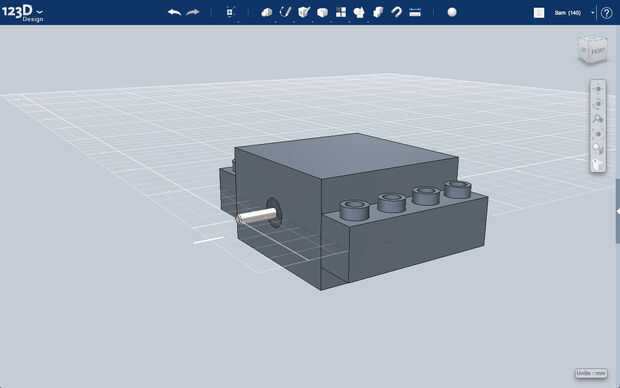

Foto 1 Pantalla agarrada del 123D diseño del acabado modelo 3D de la cubierta del motor.
Foto 2, 3 La carcasa del motor impresa 3D utilizada en este proyecto fue creada en 123D Beta 9 y luego emigró a diseño 123D, ambos tienen funcionalidades similares. La carcasa del motor impresa 3D era el primer impreso de la libre oferta de impresión 3D de instructables.com (ahora cerrado).

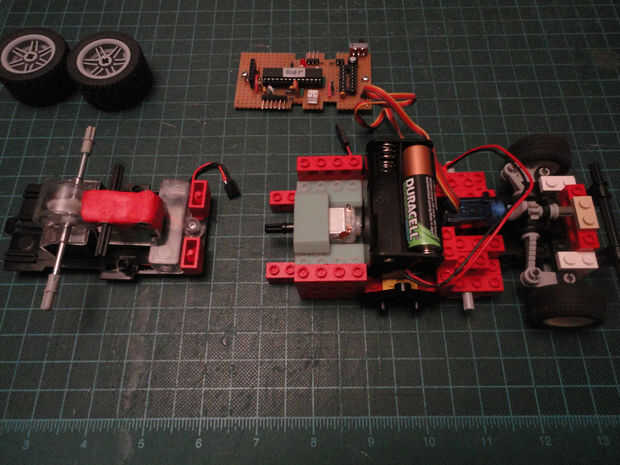

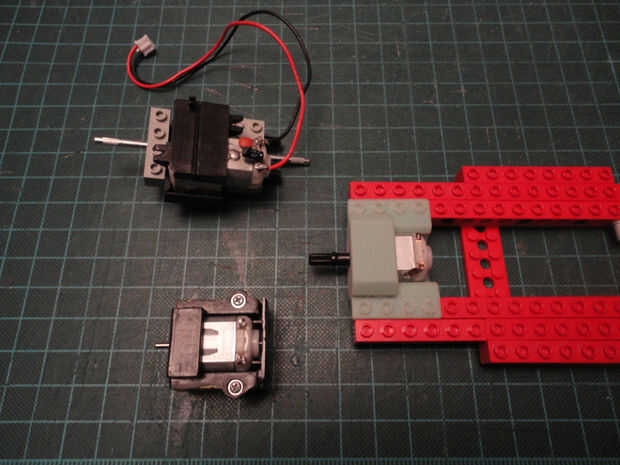

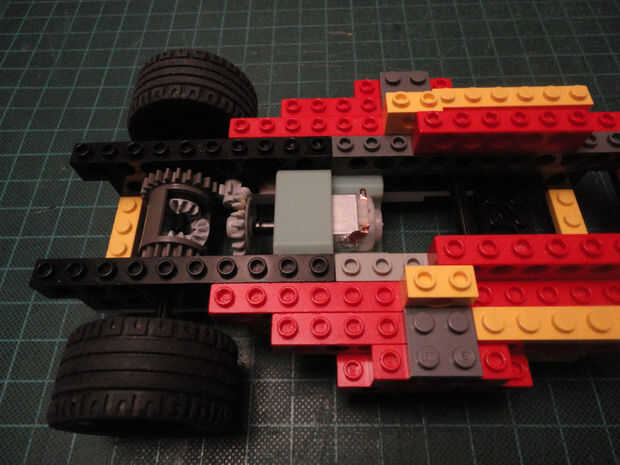

Foto 4, 5, 6 Mostrar la instalación de la carcasa del motor en mi coche de carreras Lego Wireless.
Estos son los pasos que hice para crear 3D carcasa imprimible en diseño 123D,

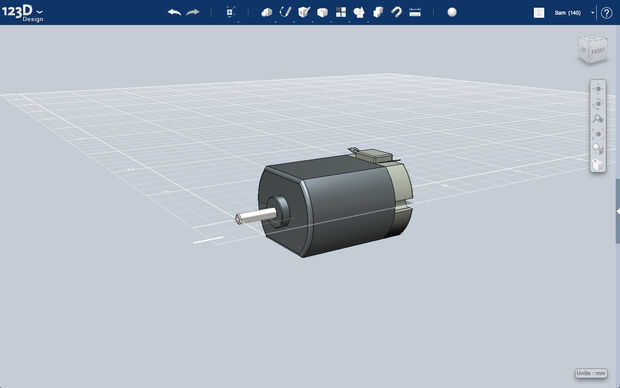

Foto 7 antes que emigraron de 123D Beta 9 diseño 123D probé el 123D diseño de la bobina por el motor de 130-tamaño creado en el 123D diseño primero.

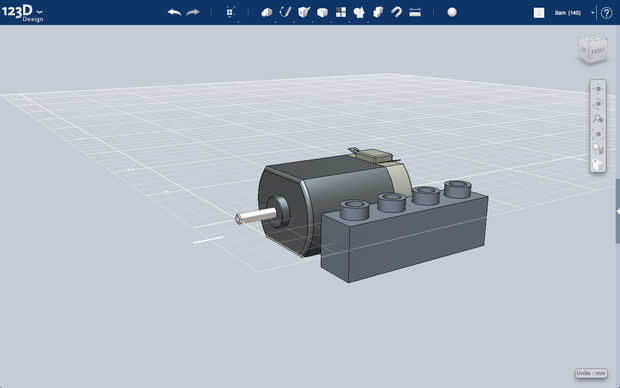

Foto 8 entonces creé el ladrillo de LEGO de 1 x 4.

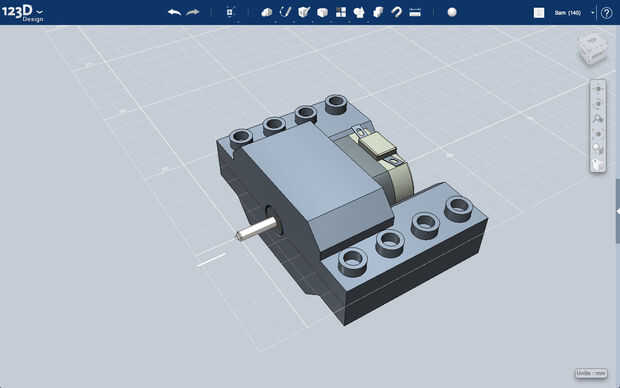

Foto 9 añadido a primitivas y utiliza herramientas se combinan para formar la caja.

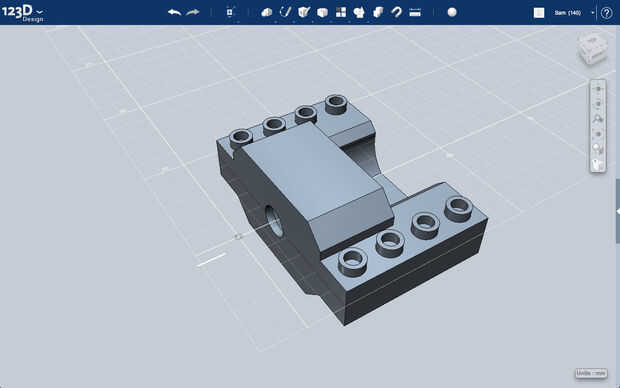

Foto 10 y listo modelo de impresión 3D.
Foto 11 yo escondidos el motor listo para enviar al fabricante y modelo.
Adjunto se encuentra el archivo STL, también puede ver el modelo y descargar el archivo de Shapeways aquí.
