Paso 2: Piezas y herramientas

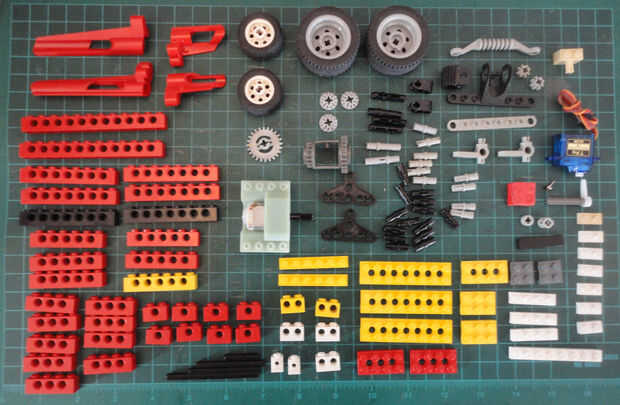

Siguiente es la lista de piezas de Lego que he usado para la construcción de este coche.
La mayoría de las piezas son de mi anterior construido R/C de coches de Lego. Algunas partes de la adición fueron de ebay.
Si usted quiere hacer esta R/C de coches de Lego con un color diferente, no dude en hacerlo.
Nota: El número en el soporte es diseño ID. de Lego
2 no. -1 x 12 ladrillos Technic (#3895)
No. 6. -1 x 8 ladrillos Technic (#3702)
No. 7. -1 x 6 ladrillos Technic (#3894)
15 Nº - 1 x 4 técnica del ladrillo (#3701)
10 Nº - 1 x 2 ladrillos Technic (#32000)
No. 4. -1 x 2 ladrillos Technic con agujero (#3700)
1 Nº - ladrillo 1 x 2 con cierre Horizontal (#2458)
4 núms. - técnica de 2 x 8 placas (#3738)
1 no. -2 x 6 placa técnica (#32001)
4 núms. - técnica 2 x 4 de la placa (#3709)
No. 2. -2 x 3 placa estándar (#3021)
No. 2. -2 x 2 placa estándar (#3022)
No. 3. -1 x 8 placa (#3460)
No. 2. -1 x 6 la placa (#3666)
11 núms. - placa de 1 x 4 (#3710)
No. 5. -1 x 2 la placa (#3023)
1 no. -1 x 4 azulejo plano (#2431)
1 no. -Arbusto de Cruz del eje (#6590)
2 núms. - Bush 1/2 dientes tipo II (#4265b)
1 no. -Arbusto de Cruz del eje (#6590)
1 no. -1/2 Bush (#32123)
No. 3. -Conector Peg/cruz eje (#6562)
14 núms. - conector de clavija (#3673)
No. 8. -Conector Peg con fricción (#2780)
No. 4. -Conector clavija 3M (#32556)
1 Nº - cruz eje 12M (#3708)
1 Nº - Cruz árbol 6M (#3706)
1 Nº - cruz eje 3M (#4519)
2 núms. - Carpintero de eje Perpendicular (#6536)
Kit de dirección
1 no. -1 x soporte Rack 8 manejo de la placa (#4262)
1 no. -Timón titular (#2790)
1 no. -Dirección superior del estante (#2792)
1 no. -Manejo del estante (#2791)
2 núms. - caída de brazo dirección enlace (#4261)
3 Nº - 8 dientes de engranaje (#3647)
Corona 24 dientes engranaje tipo III (#3650)
Cuerno del servo pegado al eje 3L con el perno prisionero (#6587)
Ruedas y llantas
Frente
2 Nº - neumático tamaño 30.4 x VR 14 (#6578)
2 Nº - rueda tamaño 30.4 x VR 14 (#2994)
Parte trasera
2 Nº - neumático tamaño 43.2 x 22 ZR (#44309)
2 Nº - borde reforzado con ningunos agujeros de perno 30,4 mm D x 20 mm (#56145)
2 núms. - triángulos de brazo de elevación fina (#2905)
2 Nº - 1 x 2 x 2 esquina de la placa (#2420)
1 Nº - Panel de carenado rojo #5 (#32527)
1 Nº - Panel de carenado rojo #6 (#32528)
1 Nº - Panel de carenado rojo #7 (#32534)
1 Nº - Panel de carenado rojo #8 (#32535)
Servo
9g Micro servos (T Pro SG90)
Motor
4.5V - 9V, Motor tamaño 130
3D impreso caja del Motor
2mm adaptador para ruedas de Lego (Pololu parte #1001)
(o eje de Peg/Cross de conector modificado (#6562) para encajar el eje del motor del juguete DC.)
Arduino y el controlador de motores
Arduino o Arduino compatible (yo usé Arduino DIY en este proyecto).
IC de controlador de motores L293D (o SN754410)
Módulo XBee
XBEE breakout Junta (yo usé XB-Buddy Kit básico, parte Nº 2163680 de Jameco)
PCB (aproximadamente 2 "x 3")
Gancho encima del alambre
Herramientas
Sugru
X-ACTO cuchillo
Papel de lija
Archivos
