Reemplace la batería en un gadget de escritorio con USB power (1 / 3 paso)

Paso 1: Averiguar el circuito

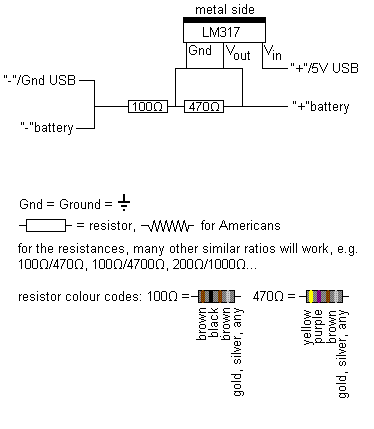

utilicé un regulador de voltaje LM317 y dos resistencias de 100 ohm y 470 ohm para obtener la tensión correcta. Utilicé el cable USB de una antigua estación de sincronización de PDA para la entrada. La placa muestra la disposición, que no tengo un diagrama de cableado.
Si no has trabajado con un protoboard antes, pegar las piezas en los agujeros, y los agujeros están conectados entre sí en filas perpendiculares al eje longitudinal de la Junta.
Por favor vea la imagen para obtener más instrucciones.
Medir el cable USB para encontrar el suelo / "-" y el positivo.

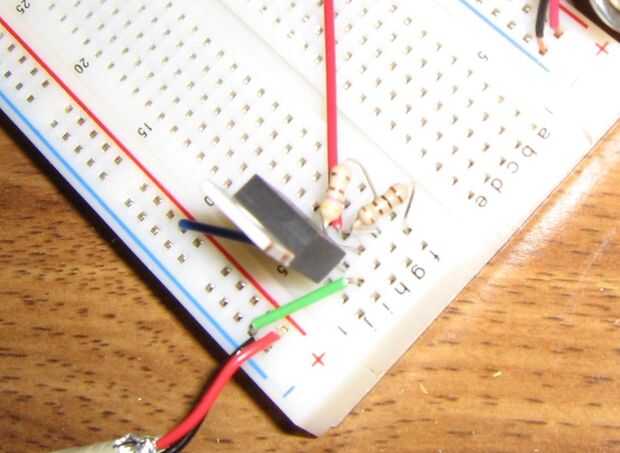

Tomé la foto desde varios ángulos, pero podría no encontrar uno que realmente hizo las cosas claras. Espero que las instrucciones de la imagen.
