Reemplazar/diagnosticar IR Junta Phillips 47PFL3603D LCD TV (1 / 5 paso)

Paso 1: Tratar con el problema de no poder

Tengo el TV para $125 y no tenía una condición de poder. Sin embargo el regalo que sería mucho era que había una etiqueta en el lado de la unidad que lea $280. Así que esta unidad fue marcada porque fue dañado en el almacén. Afirmaron que uno de los pasadores en la base de enchufe fueron rechazados. He encontrado esto para ser verdad después de una rápida inspección en el almacén. Lo siento no hay fotos de los daños. Pero aquí está la reparación como lo hice. Recogí una manta que se sabe que no es un monstruo estática. Un zap y tiene un peso de papel #80 para definir la unidad cara sin dañar la pantalla. Para la referencia nunca hacerlo con una pantalla de plasma porque se fríe la pantalla.

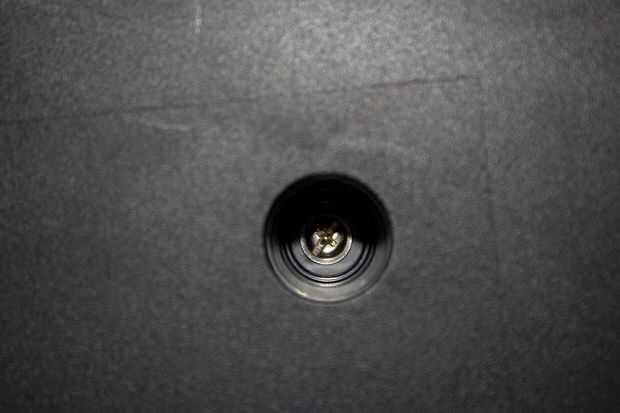

1. hay 4 #2 tornillos Phillips que sujetan la base en la unidad. Eliminar estos. Lo hice con la vertical sobre la base de la unidad. Una vez que los tornillos se quitan con cuidado levante el televisor directamente el soporte situado en la parte inferior y luego cuidadosamente volcarla cara abajo. Puede recibir ayuda como la pantalla sin la base es todavía fuerte y rebelde.

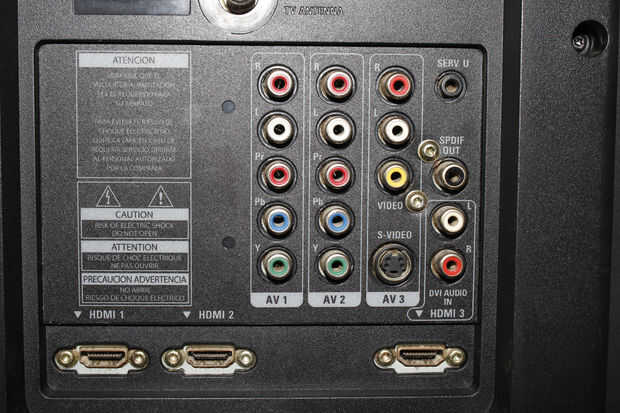

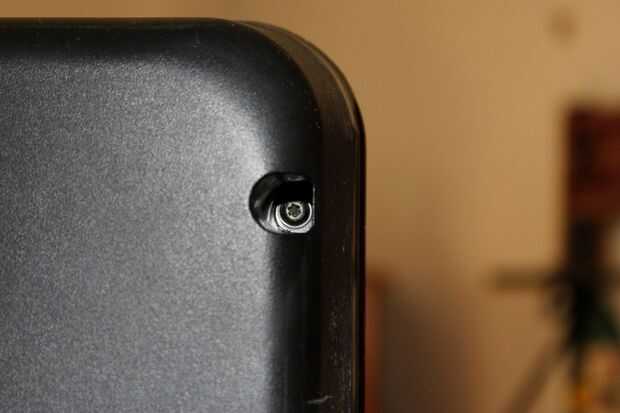

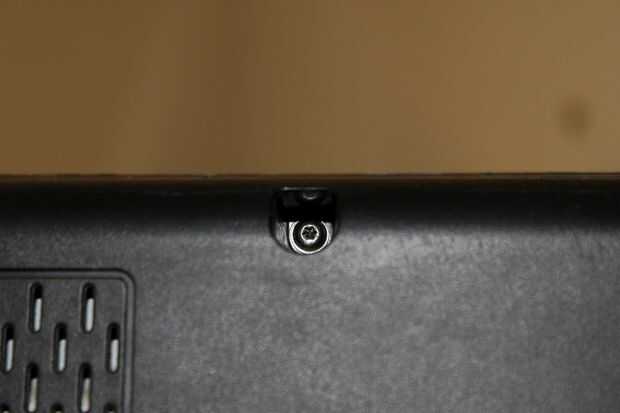

2. una vez que tenga la unidad boca abajo; hay 18 tornillos de Torx #8 a lo largo del perímetro de la carcasa trasera. Retire todos los tornillos. Una vez que tienes estas eliminada todos van al panel de la entrada-salida y quitar los dos tornillos ubicados en el centro del panel. También hay uno en los puertos de E/S del panel de lado.

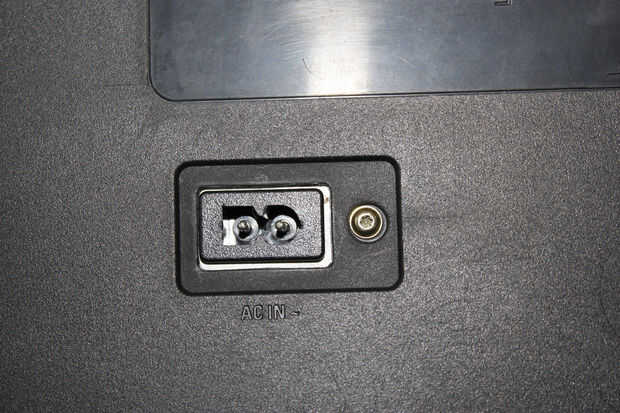

3. por último, retire el tornillo restante junto al puerto de alimentación.

Ahora debe levantar la cáscara trasera casi sin esfuerzo. Fijar la carcasa a un lado para más adelante la limpieza.

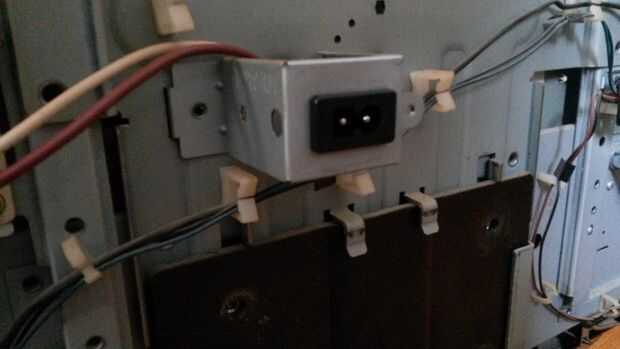

4. en este momento quitar el puerto de alimentación del centro de la montura de la unidad y había desconectada de la placa de alto voltaje. La toma tiene que "exprimir" trabas para liberarla.

Una vez tuve el enchufe quitado es tiempo de corregir el problema terminal.

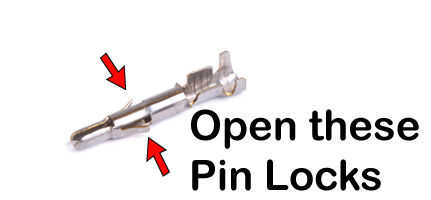

Revise mis fotos y ver el diagrama de los pines. Me levantó suavemente las lengüetas y había reinsertado en el zócalo. Tuve que hacerlo con el otro perno así como era flojo. Usted debe hacer este don no ser áspero con las lengüetas como se romperán fácilmente.

Una vez que los pernos fueron encerrados he reinstalado el encaje en el soporte y había conectado a la placa de potencia.

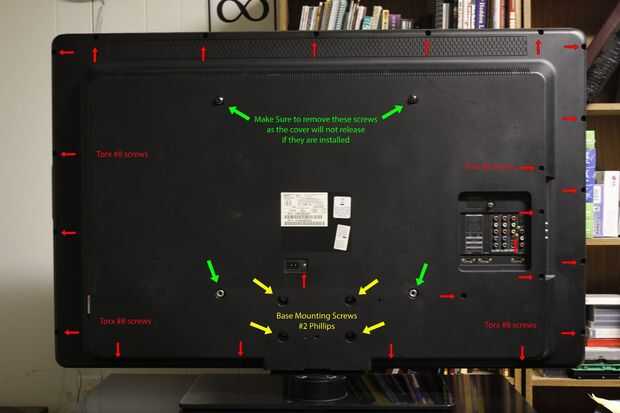

Para el tornillo ubicaciones Compruebe mi pic que tiene todos los lugares. El único que no aparece es el uno en el costado del I/O. Este es el lado opuesto del lado del botón de alimentación.
