¿Reemplazar el Joystick en un mando de Xbox 360 (4 / 6 paso)

Paso 4: Colocar el Joystick nuevo

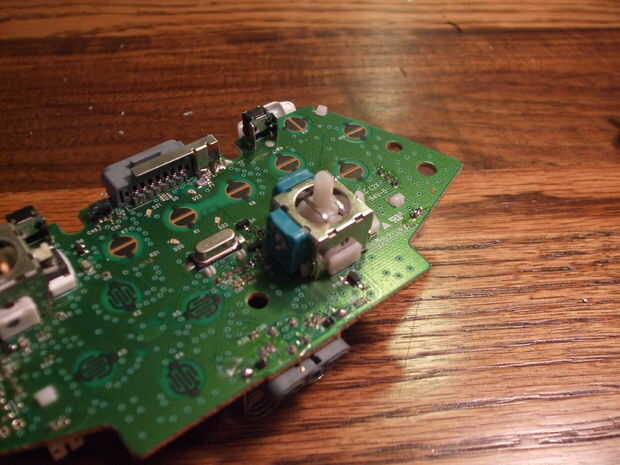

2. orientar el módulo joystick según los agujeros de la PCB e inserte el módulo en el PCB.

3. voltear el PCB alrededor manteniendo el módulo insertado en los agujeros.

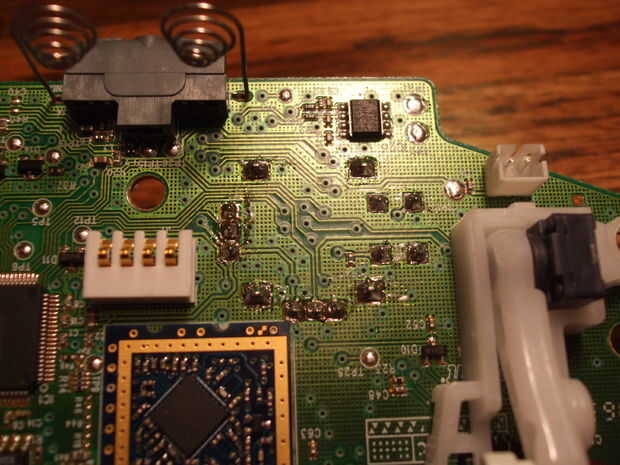

4. utilizando el cautín y la soldadura, suelde uno de los pasadores a la PCB. Para soldar correctamente
técnica, marque aquí.

Consejo: Cuando el primer pin de soldadura, asegúrese de que el módulo se asiente firmemente al ras contra la placa PCB.

5. Repita el paso 4 para todos los restantes.

6. Inspeccione cada empalme para correcta aplicación soldadura asegurándose de que cada conjunto se asienta correctamente y
que no escasean entre las clavijas diferentes.
