¿Reemplazar el Joystick en un mando de Xbox 360 (5 / 6 paso)

Paso 5: Montaje del controlador

2. si cualquier botón o piezas se cayeron durante el desmontaje, vuelva a insertar los componentes en la
cubierta superior. (Otra vez, la cubierta superior es la mitad ves cuando sostiene normalmente en las manos).

Consejo: - Afortunadamente Microsoft diseña los botones solo insertarse en la ranura correcta. Así que, si
olvidó que ranura cierto pedazo va en, tratar las diferentes ranuras hasta encontrar la
correcto de una.

3. Coloque los thumbsticks, vuelva a los joysticks.

Sugerencia: - Si ha solicitado el módulo joystick de SparkFun, vino con PS3 estilo joystick análogo.
(Al menos mío hizo.) Puede volver a instalar el joystick original de Xbox o adjuntar el nuevo estilo de PS3
Stick.

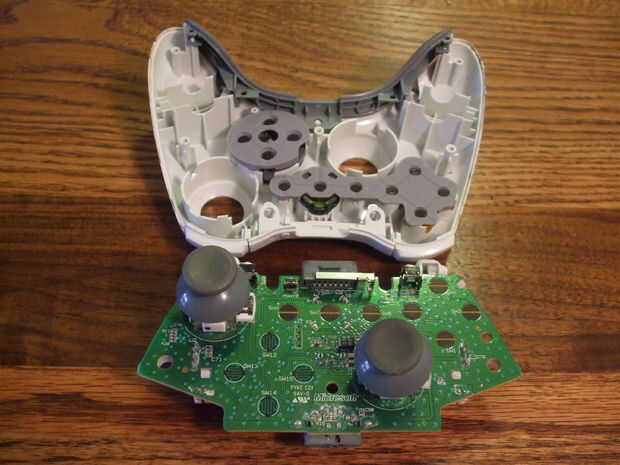

4. Coloque el PCB en la cubierta superior, procurando que todos el botón "Contacta con pastillas" son
en la posición correcta.

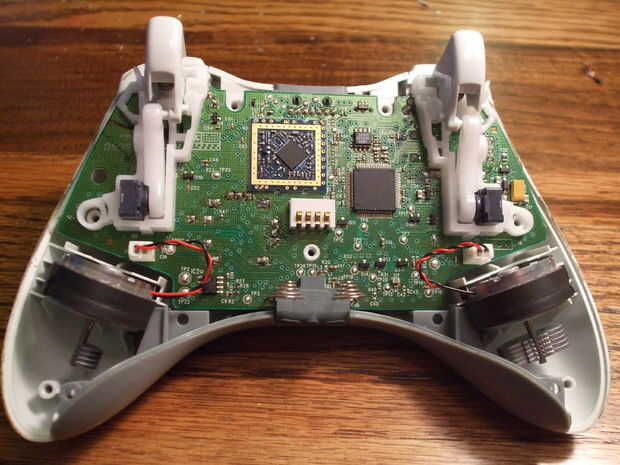

5. enchufe en los motores de vibración. (Si se les quita de sus ranuras, vuelva a introducirlas en los
ranuras).

6. Coloque la parte inferior la mitad del controlador cubrir sobre la mitad superior y junte hasta que encaje
en su lugar.

Consejo: - asegurarse de que todos los cables y los componentes están fuera del camino por lo que no consigue "intercala"
entre las dos cubiertas.

7. vuelva a colocar los tornillos.

Consejos: - para propósitos de solución de problemas, está bien poner sólo 2-3 tornillos en el, lo suficiente para mantener Unidas.

8. vuelva a insertar las pilas.

Solución de problemas: Después de volver a montar el regulador (a excepción de algunos de los tornillos), probar el joystick
jugando un juego. Asegúrese de que es responsable de toda la gama de movimiento y que funciona el botón de"click"
tan bien. Si algo no está funcionando muy bien, desarma nuevamente el controlador y comprobar algunas de estas
Sugerencias:

-Comprobar todas las juntas soldadas. Especialmente hacer "contacto" o que haya faltado
de las juntas soldadas.
-Hacer seguro de que ninguno de los rastros han sido dañada. Si han estado, habrá un incompleto
circuito. Esto se puede solucionar mediante la búsqueda de un pequeño trozo de alambre para parchear el rastro dañado.
-Asegurar que todos los botones están asentados y son el botón de "contacto pads" está en la
lugares correctos.

9. después de resolución de problemas, repita los pasos 1-8 (si es necesario) sustituir todos los tornillos de este tiempo.
