Paso 4: Modificar el conector Molex
¿Por qué hacer esto? Conector P8/P9
Como ya he mencionado antes, en el futuro podría tomar el ladrillo de la energía a un profesional de mostrar y conseguirlo fix, así que no quiero cortar el cable de alimentación o modificar los ladrillo en todos modos.
Si usted no es preocuparse por él, puede omitir este paso y echa un vistazo a uno de cableado alternativo.

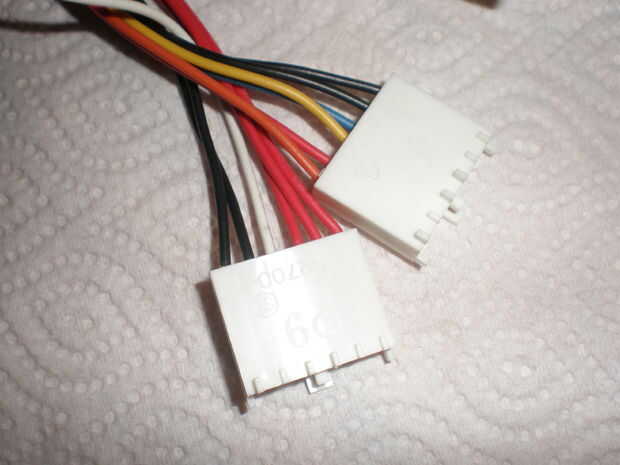

El viejo "En" el estilo de alimentación tiene 2 conectores Molex (generalmente blanco) etiqueta P8 y P9 (cuadros 1 y 2).
Este conectores tienen un factor de forma similar al conector de alimentación interno en el PIX506e, pero son llaves diferentemente, por lo que modificaremos P8.
Retire todos los cables
El primer paso sería quitar todos los cables conectados a él, como no están en el orden correcto para las necesidades de nuestros

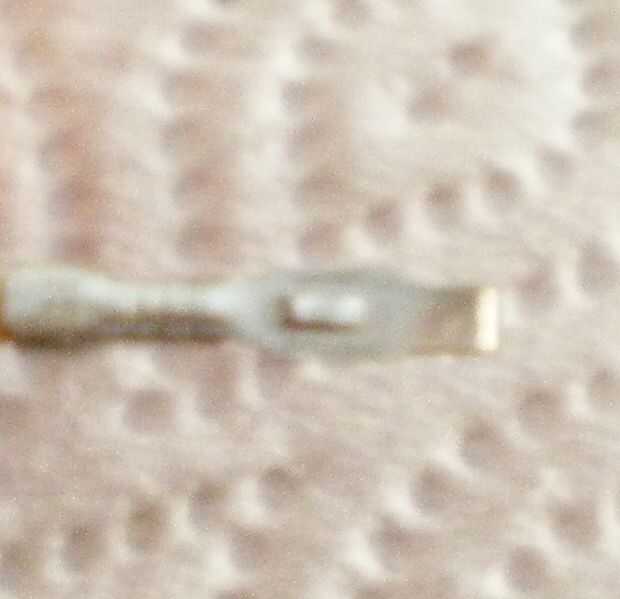

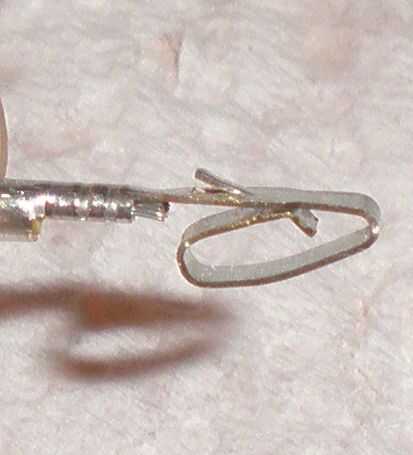

Los conectores metálicos dentro del enchufe tienen una pequeña lengüeta para asegurarlo en su lugar (cuadros 3 y 4), tenemos que cerrar (suavemente) esa ficha para sacar el cable.

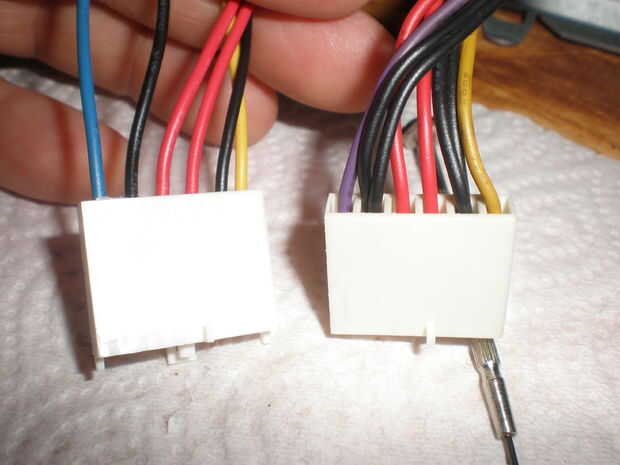

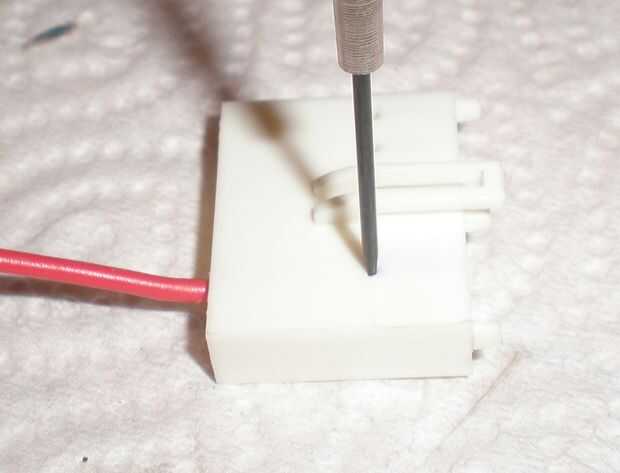

He probado diferentes enfoques para hacer esto, y encontré que la manera más fácil es perforar el plástico con un destornillador pequeño o una aguja fuerte o un alambre, con el fin de empujar el pasador. (ver fotos 5 y 6)
Una vez que es retirado el pasador puede saque el cable, repita para todos los cables que recuerda.
Reintroducir el conector.
Comparación de P8 y P9 (cuadro 2) contra el interior de un PIX (cuadro 7) noté que P8 es el que más coincide con la original, pero aún debían modificarse.

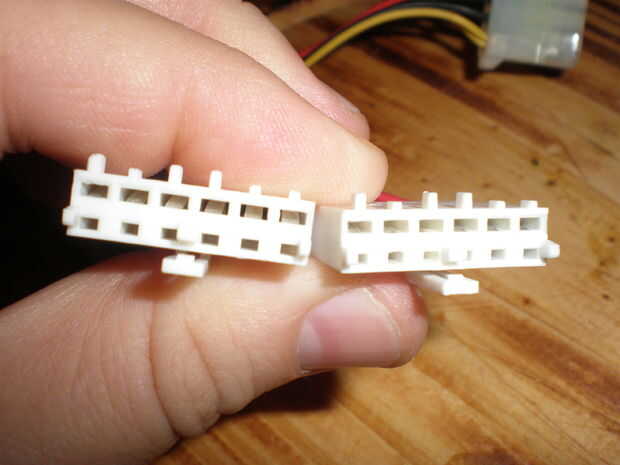

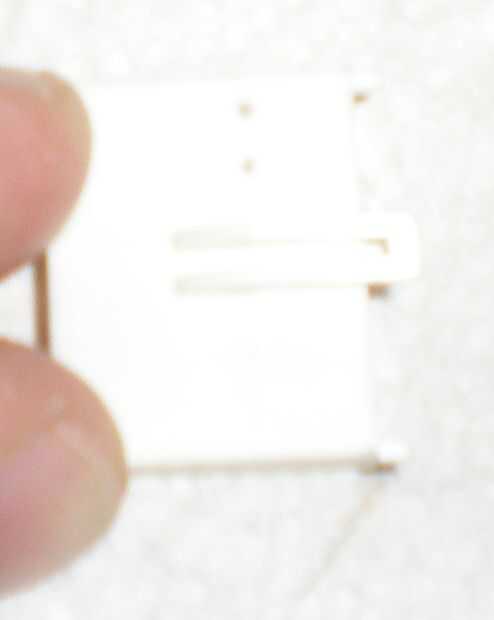

Con un cuchillo o cortador de eliminar todas las fichas en P8 excepto la más grande (ver foto 8)

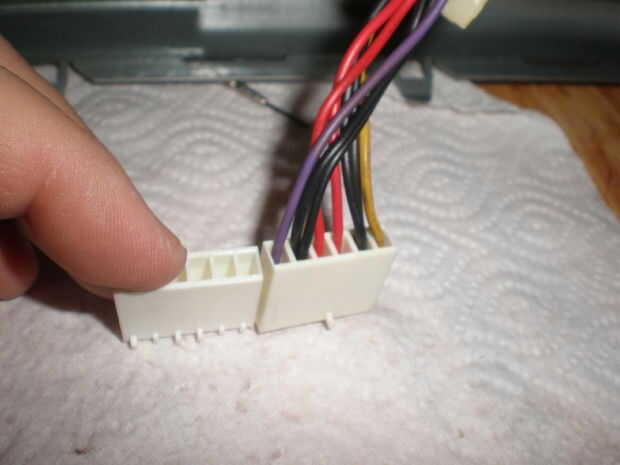

Unos pasos adelante, pero Foto 9 muestra el P8 modificada y la original del PIX
El conector de prueba

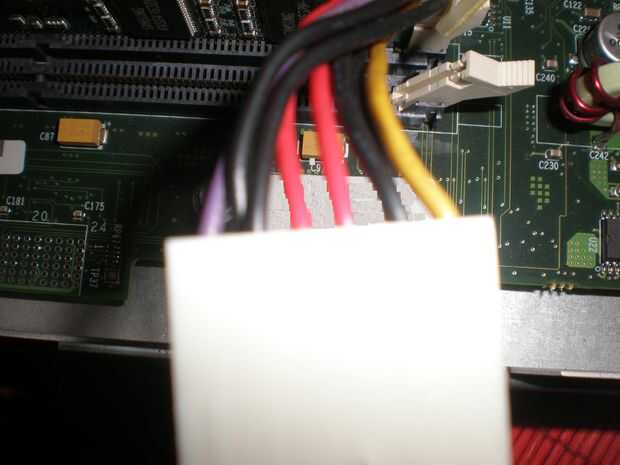

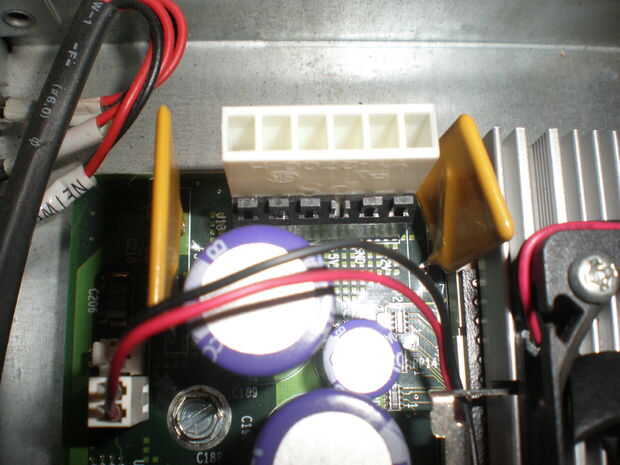

Prueba el nuevo conector en la placa base de PIX, debe encajar perfectamente (cuadro 10)
