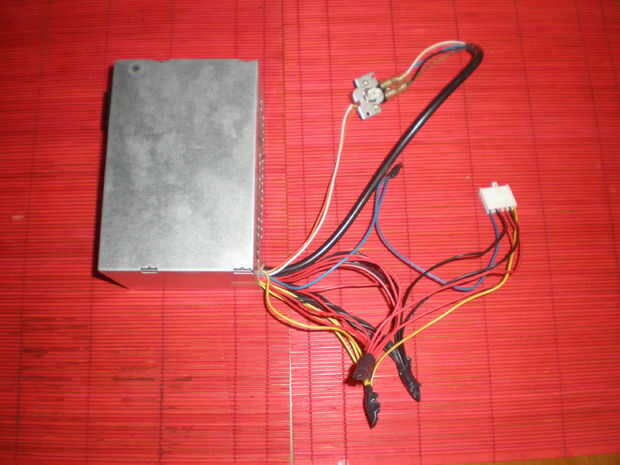

Paso 5: Preparación de la alimentación
Según los esquemas de cableado que pude encontrar (por ejemplo en wikipedia) los colores son:
+ 5 rojo
+ Amarillo 12
-12 azul
Tierra negra

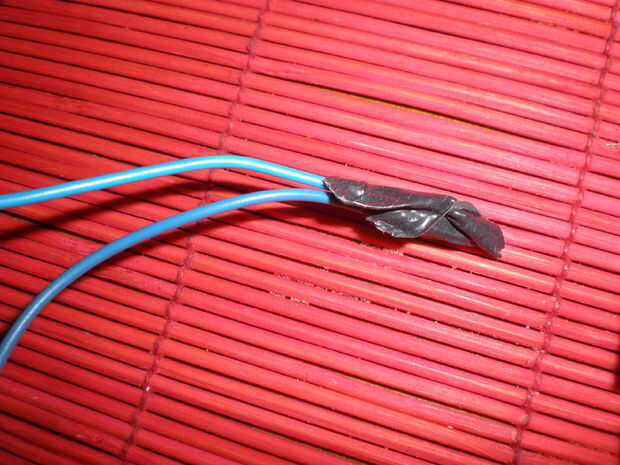

1. usted debe tener al menos uno de cada uno de los conectores P8 y P9, recorto dejando al menos 10 cm (4"), excepto el cable azul (-12 v)

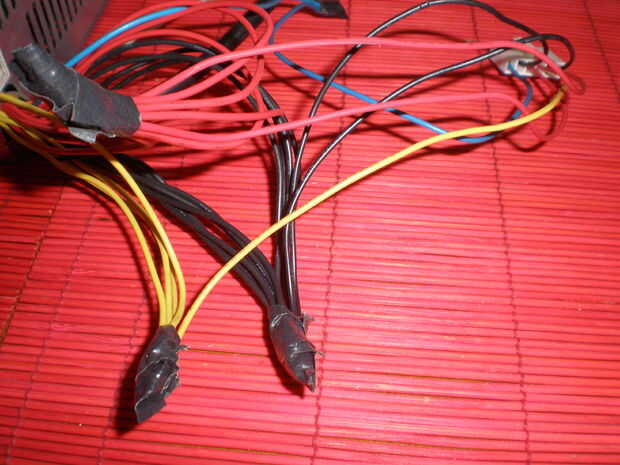

2. Retire todos los conectores y cable los cables juntos por color, por lo que deben conectar todos los cables del mismo color.
3. Además de azul, puede haber algunos otros cables que están solos (probable naranja y blanco), dejarlos solos.
4. ahora sería un buen momento para probar que todo es OK.
5. Encienda la fuente de alimentación y compruebe el voltaje y amperaje en los diferentes cables.
Negro - rojo debe mostrar + 5v y por lo menos 4A
Negro - amarillo debe mostrar + 12v y por lo menos 1A
Negro - azul debe mostrar - 12v y por lo menos .5A
Si usted fuente de alimentación no gira, es probable porque el interruptor está apagado :-)

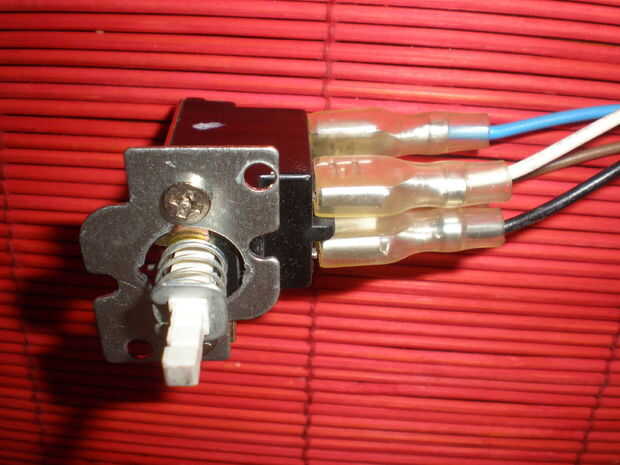

Debe haber un conjunto extra de cables que salen de su fuente de alimentación, probablemente 4 cables (negro, marrón, azul y blanco) envuelto en un protector de plástico negro.
Este cables sirven para conectar con el interruptor de encendido en la parte frontal de la caja del ordenador.
Si se puede salvar el interruptor y usarlo directamente.
Si no, conecte los siguientes cables: negro con blanco y azul con marrón. De esta forma que la fuente de alimentación estará en "Siempre en" modo.
Nota:
Me gusta la electrónica y electricidad, pero sé que mi (bajo) nivel de conocimientos, así que no intento salir de mi "zona de confort electrónico".
Por esa razón, este proceso fue hecho completamente fuera de la fuente de alimentación en.
Si tuviera confianza suficiente supongo, habría hecho todo este cableado dentro de la PSU, para obtener un resultado de aspecto más agradable. Si te apetece probar, comprobar los muchos instructables que describe cómo hacerlo.
