Paso 2: Desconectar la pantalla
El conector y el cable plano son muy, muy delicado. Si se rompe uno de ellos, no podrás arreglarlo.
La forma que el conector funciona en este modelo es el siguiente - he leído acerca de algunos modelos tienen un conector de corredera, pero después de un poco de sondar descubrió cómo ésta funciona.
Tiene una sección de blanco que se suelda a la Junta y una sección negra.
Utilizando un destornillador muy pequeño (como un pin, incluso) Deslice bajo la parte delantera de la parte negra y tire hacia arriba ligeramente. La parte negra es una aleta larga que los clips hacia abajo en la punta blanca. Cuando empujas hacia arriba, moverá de un tirón abierto y plano-flex es capaz de extraer. No empuje demasiado fuerte o se coloque en el centro. Es microscópica.

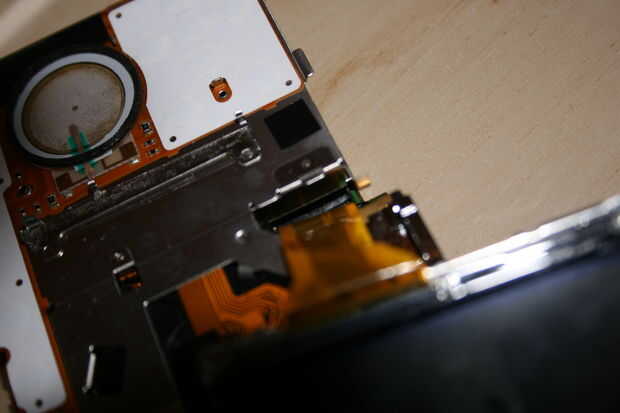

Abajo está la foto (o dos) que pude obtener de él, porque se entierra entre el PCB y el lente unidad y prácticamente todo lo demás.
Cuando el bit negro voltea para arriba, utilizar su destornillador para tirar del cable hacia atrás de él - otra vez, no nick o cortar ese plano-flex con el destornillador.

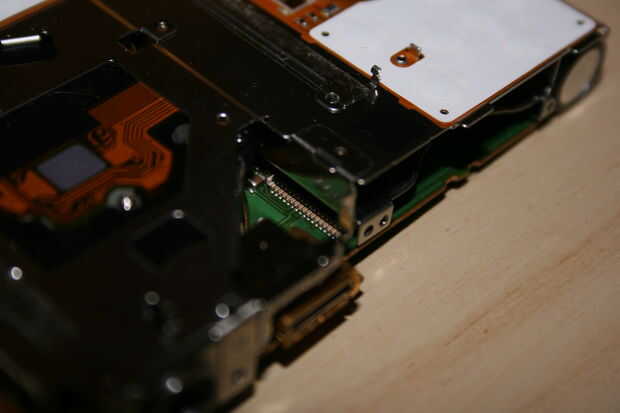

La segunda foto de abajo muestra el cuerpo de la cámara después de retirar la pantalla. Puedes ver el conector abierto. No es más que grande en la vida real - puede tener una idea de su tamaño mirando el conector de oro en la parte inferior; es el tamaño del mini-usb!

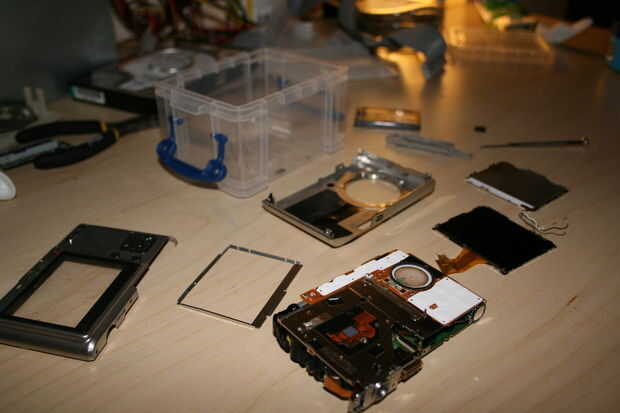

La tercera foto muestra lo que usted podría tener en sus manos. (Nota que hay un montón de bits porque me tira la pantalla aparte de la vivienda, no lo recomiendo, no es ninguna ventaja!)
