Paso 3: Montaje de la nueva pantalla
1. pegar el nuevo modelo de pantalla y la retroiluminación en lugar.
2. Empuje la naranja plana flex de la pantalla LCD nuevo en el conector. Alinee el cable con el enchufe hasta que quede absolutamente paralela. Utilice el destornillador para Presione suavemente el conector en su lugar.
3. PARADA. Asegúrese de que el conector es absolutamente paralelo con el conector. Se puede saber si está considerando la revisión de plano la flexión entre las patillas del conector y la broca donde se convierte en flexible. Este bit es rígido por lo que la ranura fácilmente. ¿Es la anchura de boquete absolutamente igual a todo lo largo de? Si no es así, seguir presionando.
La razón tiene que ser paralelo es porque si está ligeramente fuera de alineación, pernos tocará las conexiones que no debían (o quizás más de uno cada!) y usted podría terminar enviando un voltaje incorrecto al pin equivocado (gracias por el papá de información!) Es su nueva pantalla de soplado. Cuidado!
4. con el destornillador pequeño otra vez, cierre tapa negra del conector. Se pinza hacia abajo y sujete el cable en su lugar - que es tan pequeño no hace un emite haga clic, pero eso es lo que está haciendo.

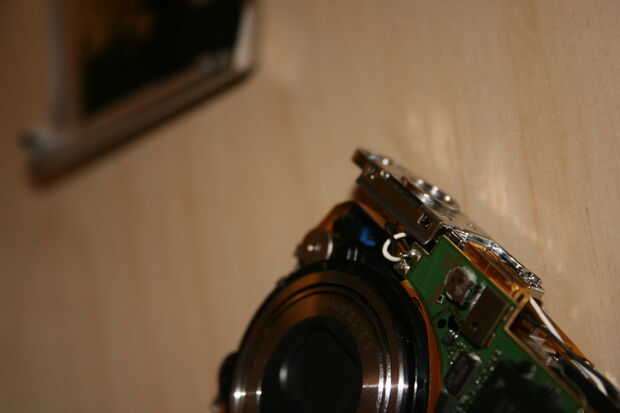

5. Empuje los cables de luz de fondo blanco y negro detrás del conector oro, métalos en la PCB de dónde llegaron, dejando los extremos cerca de los conectores en la parte frontal de la cámara, debajo de la unidad de la lente. La primera foto siguiente muestra donde sea.
6. soldar los cables blanco y negro de nuevo. Negro en la parte inferior, blanco en la parte superior de la cámara.

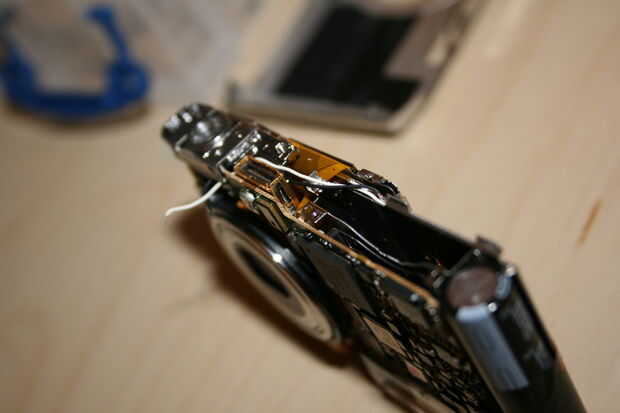

Terminarás con algo como la segunda foto (sí se ven cruzadas sobre, sólo tenía pinzas para sostenerlos en lugar mientras que suelda, por lo que son un poco flojo)
7. revisa la batería corroída en la segunda foto junto a los cables de soldaduras. En la tierra Qué hizo el dueño anterior para que la cámara!
