Reemplazar una batería de reloj de Apple IIGS (3 / 7 paso)

Paso 3: desmontaje

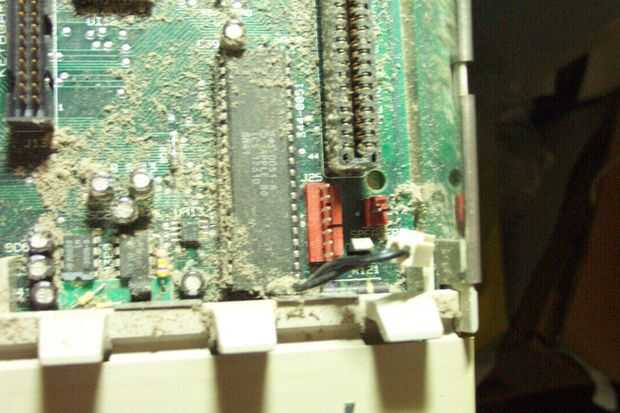

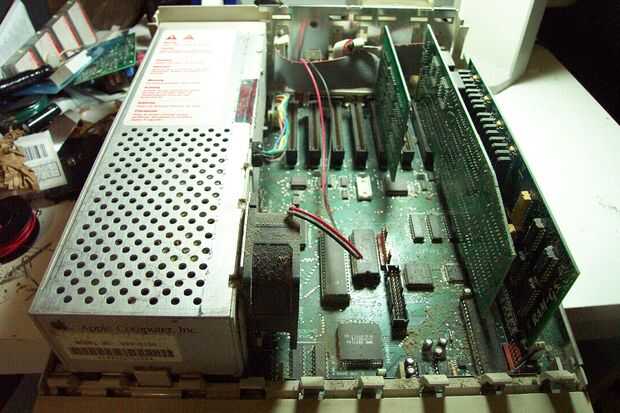

Remove the cover. Ya sabes que hacer este – simplemente pulse en los botones de cierre situados a ambos lados de la parte posterior de la caja y tire para arriba suavemente en la carátula del. Toma tu tarjetas out – sí, todos ellos. Escriba el número de ranura cada uno por lo que puede volverlos a montar más adelante! Entonces desconecte todos los cables (alimentación, el altavoz interno y el ventilador si uno está instalado) y quitar la fuente de alimentación. Se libera con cuidado empujando hacia atrás la lengüeta de plástico snap y moviendo la parte delantera de la fuente de alimentación para arriba. Algunos de los conectores tienen lengüetas de plástico pequeño, asegúrese de liberar a éstos.

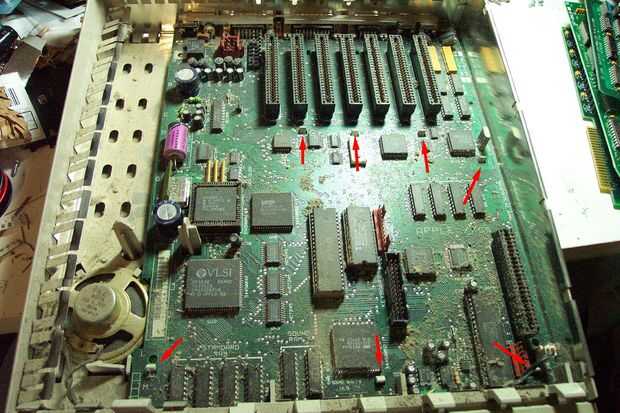

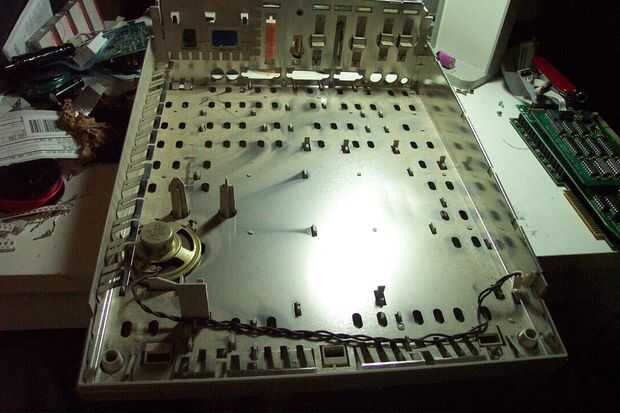

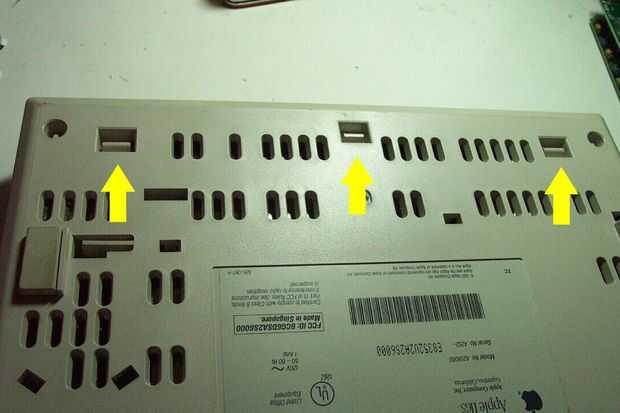

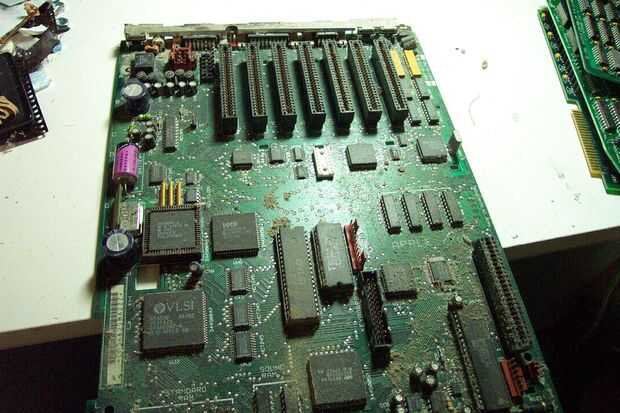

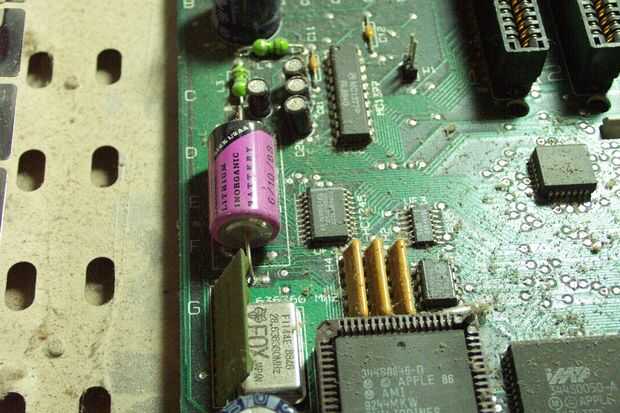

Ahora tenemos que quitar la placa base. (Ufff. ¿Recuerde lo que dije sobre complejidad)? La batería es, como se puede ver, situado debajo de la fuente de alimentación, pero tenemos que acceder a la parte inferior del tablero para quitarlo. Voltee la máquina y extraiga el panel frontal presionando cuidadosamente detrás las tres lengüetas de plástico grandes, marcadas con flechas amarillas en la foto. Súbalo lado derecho otra vez y desate la Junta aplicar ligera presión hacia arriba y con cuidado empujando hacia atrás las siete lengüetas de plástico pequeño que se muestra con flechas rojas, a partir de la parte delantera. La Junta simplemente balancea hacia atrás y se desliza hacia fuera.
