Paso 7: Construir el regulador de corriente y Bi-Pin conectores
![]()
![]()

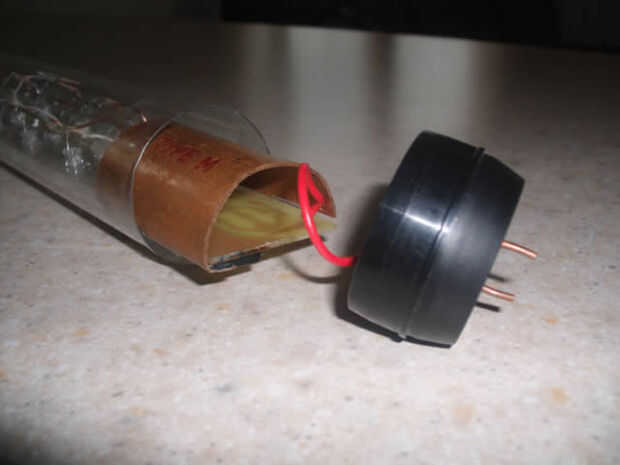

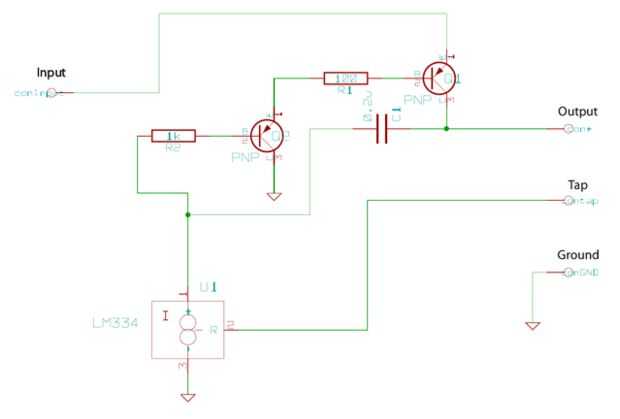

Construir un regulador de corriente según el esquema que se muestra a continuación. Usted puede diseñar el arte de PCB o construir en algunos proto-board. El LED placa de montaje debe ahora ser poblado con LEDs, resistencias y carriles de la energía. Deslice la placa de montaje con todos sus componentes en el protector de tubo transparente. Hay tres terminales en el regulador de corriente: (+) (-) y un grifo. Conecte los extremos sueltos de un lado de los carriles de la energía (+) y (-) los agujeros en la PCB que la polaridad sea correcta. Tome un pedazo corto de alambre de cualquier calibre y conecte a la primera tripleta de LED entre el resistor y el lado (-) del LED. Conecte el otro extremo de este cable al grifo en el PCB para el regulador de corriente. Este es el "grifo" utilizado para regular la corriente. El siguiente paso es tomar un trozo corto de cable de 18 AWG y conectar el positivo bi-pin para el rastro de entrada. El conector de clavija doble negativa y conecta en el riel de energía negativa en el extremo opuesto del tubo. Este es el riel con las resistencias instaladas. Cortar todos los cables para ser tan corto como sea posible. El paso final en la creación de la lámpara del LED es Deslice todo el tubo y hoja bi-conectores en los extremos. Asegúrese de que estén alineados uno con el otro.
No es un requisito para utilizar conectores de clavija doble. Podría fácilmente conectar una simple toma de corriente. para el + y el negativo del circuito.
(Un esquema nuevo, más claro es muy pronto).
