Reemplazo para los bulbos de lámpara quirúrgica mediante el LED del circuito (2 / 7 paso)

Paso 2: Creación de PCB

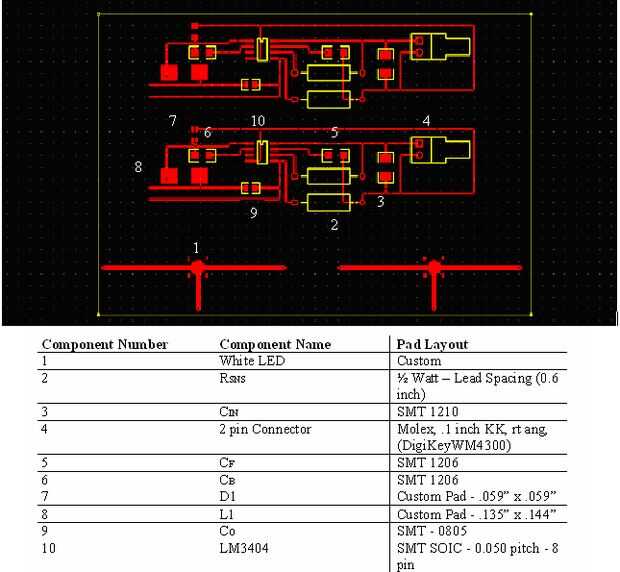

Imprimir el diseño de PCB que aquí en una transparencia. Haz un tablero del PWB, cortado al tamaño correcto y colocar la transparencia entre el tablero y la luz en un cuarto oscuro en caso contrario. Coloque un pedazo de vidrio sobre la transparencia para mantener el diseño y transparencia alineadas. Asegúrese de que la transparencia está orientada correctamente, y el papel protector se pela apagado. Después de unos 7 minutos a la luz, coloque la Junta en un baño de líquido revelador. Asegúrese de usar guantes para proteger sus manos y tener cuidado no a los fluidos salpicaduras en la ropa. El líquido revelador debe ser 1 desarrollador parte 10 partes de agua.

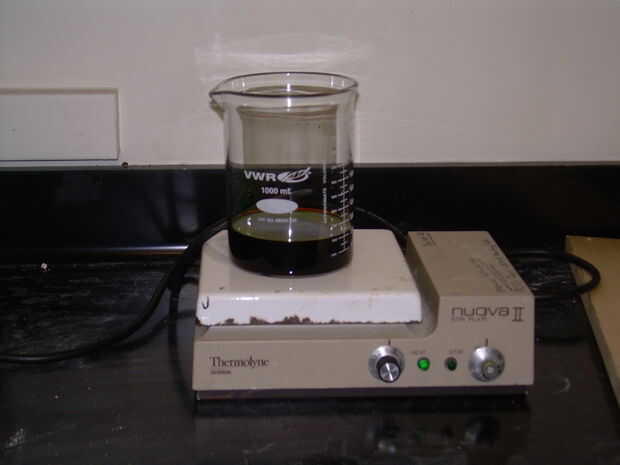

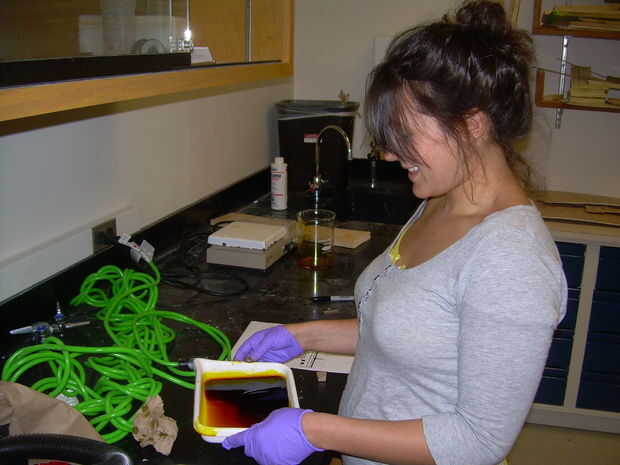

A continuación, colocar el PCB en un recipiente de la solución de la aguafuerte. Agitar la sartén para hacer el proceso de producción más rápido. También es útil calentar la solución ligeramente. Mantener la placa en la solución hasta que todo el cobre se retira excepto en donde se imprime el diseño de circuito en el tablero. La solución de la aguafuerte se mancha la ropa, así que mucho cuidado de no salpicar a ti mismo.

Enjuague el impreso a fin de eliminar todos los fluidos.

El diseño impreso está diseñado para que dos circuitos y dos pastillas de LED pueden caber en una placa PCB. Separar estas cuatro piezas usando una sierra.

Recorte cualquier exceso del tablero para hacer el circuito tan pequeño como sea posible. Finalmente, perfore los orificios donde los componentes fijan utilizando un taladro muy pequeño. Las posiciones donde deberá perforar se muestran como círculos pequeños en el diseño de PCB.

Utilizamos el ExpressPCB para diseñar esta placa. Puesto que este circuito utiliza dispositivos de montaje superficiales, el diseño del pad de soldadura necesario para cada componente individual.
