Hace unos 10 años compré un Mastech 3.5 dígitos + multímetro analógico cuando estaban en la venta en Maplin. Me gusta este metro, pero he perdido la confianza en su exactitud y el pensamiento que en lugar de comprar una nueva, o pagar para la calibración profesional, tenía un ir en calibración DIY. Me gustaría compartir los resultados, así que aquí está.
Las gamas de voltaje de mi particular medidor son: 200mV, 2V, 20V, 200V, 600V. En el rango de 200mV tiene 0.1mV resolución y tolerancia de ± (0,5% + 1 dígito)
Antes de ir más lejos, me gustaría dirigirlo a esta excelente guía con precisión multímetro: http://www.designworldonline.com/articles/5416/260/How-to-Determine-Digital-Multimeter-Accuracy.aspx. Aprendí mucho más de lo que pensé que sabía.

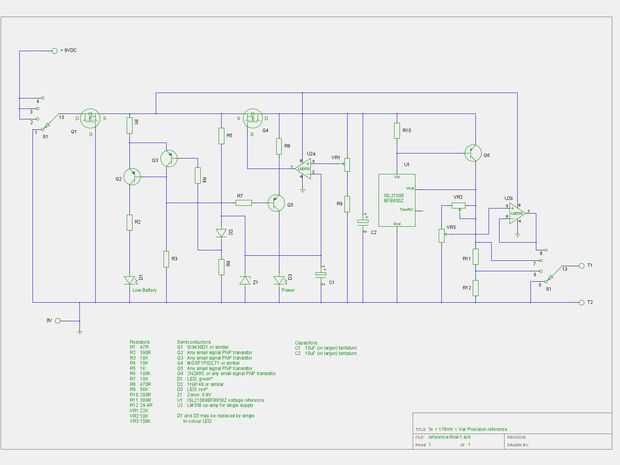

Después de muchas horas de jugar con varios números, colocó sobre el uso de una referencia de 5 v con una tolerancia de ±0.5mV, equivalente a ±0. 01%. A pesar de que el medidor de 's más bajo rango es 200mV, decidí usar esta referencia y dividen por la salida por unos 26 (realmente en la práctica fue unos 28) utilizando resistores de precisión (±0. 01%), ya que como se divide la tensión de salida, usted también divide el voltaje de error absoluto, que se mueve hacia abajo de la significación de los dígitos.
Finalmente hice una hoja de cálculo para elaborar los diferentes escenarios de la referencia y las resistencias están hacia fuera en ±0. 01%, mostrando casos mejores y peores. El error es ahora ±0.052mv en el peor de los casos, que en términos de la resolución de mi medidor es insignificante si dentro de la tolerancia del fabricante si es negativo o positivo. Es 0% en el mejor y de más de 24 combinaciones posibles, el error fue mejor que ±0. 01% para 12 de ellos y exactamente ±0. 01% para 4 de ellos. He subido la hoja de cálculo como un .pdf .xls.
Creo que tendría que ser muy mala suerte para el peor de los casos. El voltaje real es un poco lamentable como se redondea hacia arriba por 0.036mV por metro - una figura que termina en un 0.1 entero de un milivoltio hubiera sido mejor, sin embargo, tener un presupuesto muy ajustado, tuve que usar las piezas más baratas disponibles. Estoy seguro que usted puede elegir valores mejores que hice.
Si desea descarga la hoja de cálculo y jugar con los números, basta con introducir cualquier valor una vez figuras rojas a la derecha para tolerancias, negro negrita figuras junto a la parte superior para las entradas de V, R1 y R2 - prácticamente todo el resto es fórmulas para no cambiar nada hasta comprenderlas. Se mostrará voltios o milivoltios automáticamente, distancia en 199.9mV. Segunda página muestra las tolerancias del metro, una vez más, sólo necesitas cambiar algo una vez. Muestra "E" para en rango.
La lógica de la elección de este método era en la tolerancia de las referencias de voltaje que podría realmente pagar. Hay una gama de referencias con una tolerancia de ±0.5mV de Intersil. Para una referencia de 5v es ±0. 01%. Aunque estas referencias ir a 1.25V. la tolerancia sigue siendo ±0.5mV, que es ±0, 04%
