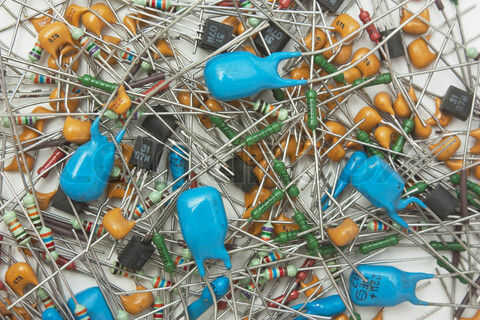

Paso 1: Piezas y herramientas
U1: Referencia de voltaje de precisión de Intersil ISL21009BFB850Z 5V ±0.5mV (usted puede encontrar la ficha técnica aquí)
RX: 806 ohm ±0. 01% (Vishay)
Ry: 29,4 ohmios ±0. 01% (Vishay)
Consejo de Vero o similar
SOIC - tabla de conversión de DIL
(Realmente podría usar una placa Arduino de proyecto como estos tienen matriz de 0,1" y cojines SOIC en ellos. Ya tuve Consejo de Vero que es por eso que lo usé)
Clip de batería, cables, casquillos (tipo contacto suspendida), caso de prueba
D1 y D3 están dispuestos de modo que puede substituir por un solo LED de bicolor de cátodo común si así lo desea. Voltaje del regulador se fija en 6.8V, omitir VR1 y R9 y conecte la entrada de los op-amp no invertir directamente a desagüe de Q4.
Piezas para la versión realzada:
Q1: MOSFET - Si9430DY - elegido porque es el nivel de lógica, tiene baja RDS (encendido) y era más barato que pude encontrar en Ebay!
Q2, Q3, Q5: Transistor de propósito General, PNP
P4: MGSF1P02LT1 elegido porque fue en mi caja de chatarra. Cualquier nivel bajo RDS (encendido) P-tipo mejora modo lógica MOSFET hará
P6: 2N2905 (recomendación de Intersil, pero sólo se utiliza otro propósito general PNP)
D1: LED, verde
D2: 1N4148
D3: LED, rojo
Z1: diodo Zener, 6,8 volts
C1, C2: condensador de 10μF (realmente utilicé 22μf)
R1: 47R
R2: 390R
R3: 10K
R4: 10K
R5: 1K
R6: 100K
R7: 10K
R8: 470R
R9: 56K
R10: 200 ohm (yo usé realmente 220 ohmios)
R11: 306R ±0. 01% (Vishay)
R12: 29.4R ±0. 01% (Vishay)
VR1: 22K preset
VR2: potenciómetro de 10K (lin) si es necesario ajuste "fino"
VR3: potenciómetro de 100K (lin)
(NB, un potenciómetro de precisión multivuelta simple sería mucho mejor, pero caro)
U1: Referencia de voltaje de precisión de Intersil ISL21009BFB850Z 5V ±0.5mV (usted puede encontrar la ficha técnica aquí)
U2: Op amp adecuado para la fuente sola (yo usé un LM358 ya que me ha pasado a tener uno)
